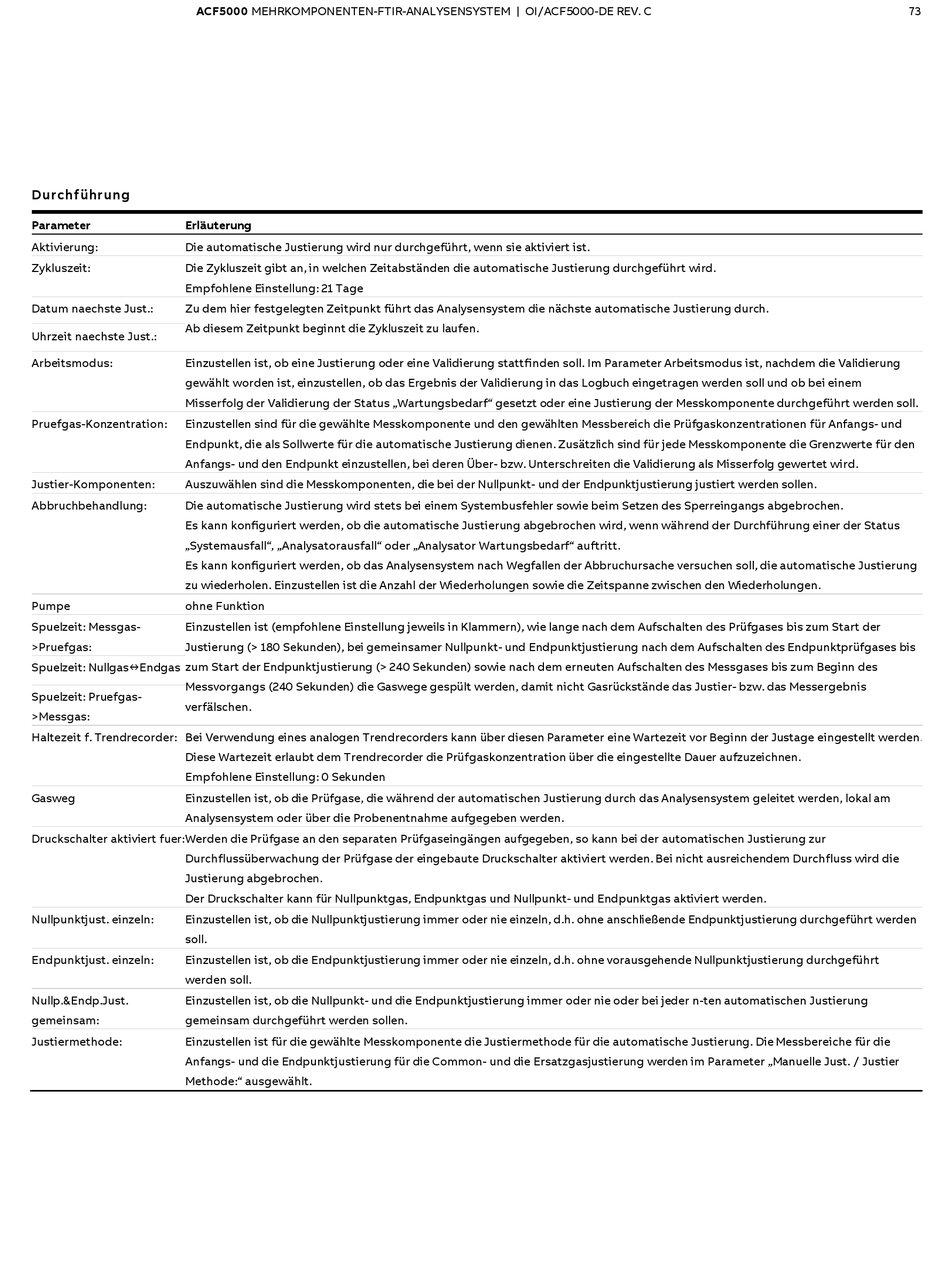

ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
Durchführung
Parameter Erläuterung
Aktivierung: Die automatische Justierung wird nur durchgeführt, wenn sie aktiviert ist.
Zykluszeit: Die Zykluszeit gibt an, in welchen Zeitabständen die automatische Justierung durchgeführt wird.
Empfohlene Einstellung: 21 Tage
Datum naechste Just.: Zu dem hier festgelegten Zeitpunkt führt das Analysensystem die nächste automatische Justierung durch.
Ab diesem Zeitpunkt beginnt die Zykluszeit zu laufen.
Uhrzeit naechste Just.:
Arbeitsmodus: Einzustellen ist, ob eine Justierung oder eine Validierung stattfinden soll. Im Parameter Arbeitsmodus ist, nachdem die Validierung
gewählt worden ist, einzustellen, ob das Ergebnis der Validierung in das Logbuch eingetragen werden soll und ob bei einem
Misserfolg der Validierung der Status „Wartungsbedarf" gesetzt oder eine Justierung der Messkomponente durchgeführt werden soll.
Pruefgas-Konzentration: Einzustellen sind für die gewählte Messkomponente und den gewählten Messbereich die Prüfgaskonzentrationen für Anfangs- und
Endpunkt, die als Sollwerte für die automatische Justierung dienen. Zusätzlich sind für jede Messkomponente die Grenzwerte für den
Anfangs- und den Endpunkt einzustellen, bei deren Über- bzw. Unterschreiten die Validierung als Misserfolg gewertet wird.
Justier-Komponenten: Auszuwählen sind die Messkomponenten, die bei der Nullpunkt- und der Endpunktjustierung justiert werden sollen.
Abbruchbehandlung: Die automatische Justierung wird stets bei einem Systembusfehler sowie beim Setzen des Sperreingangs abgebrochen.
Es kann konfiguriert werden, ob die automatische Justierung abgebrochen wird, wenn während der Durchführung einer der Status
„Systemausfall"‚ „Analysatorausfall" oder „Analysator Wartungsbedarf" auftritt.
Es kann konfiguriert werden, ob das Analysensystem nach Wegfallen der Abbruchursache versuchen soll, die automatische Justierung
zu wiederholen. Einzustellen ist die Anzahl der Wiederholungen sowie die Zeitspanne zwischen den Wiederholungen.
Pumpe ohne Funktion
Spuelzeit: Messgas- Einzustellen ist (empfohlene Einstellung jeweils in Klammern), wie lange nach dem Aufschalten des Prüfgases bis zum Start der
>Pruefgas: Justierung (> 180 Sekunden), bei gemeinsamer Nullpunkt- und Endpunktjustierung nach dem Aufschalten des Endpunktprüfgases bis
Spuelzeit: NullgasEndgas zum Start der Endpunktjustierung (> 240 Sekunden) sowie nach dem erneuten Aufschalten des Messgases bis zum Beginn des
Messvorgangs (240 Sekunden) die Gaswege gespült werden, damit nicht Gasrückstände das Justier- bzw. das Messergebnis
Spuelzeit: Pruefgas-
verfälschen.
>Messgas:
Haltezeit f. Trendrecorder: Bei Verwendung eines analogen Trendrecorders kann über diesen Parameter eine Wartezeit vor Beginn der Justage eingestellt werden.
Diese Wartezeit erlaubt dem Trendrecorder die Prüfgaskonzentration über die eingestellte Dauer aufzuzeichnen.
Empfohlene Einstellung: 0 Sekunden
Gasweg Einzustellen ist, ob die Prüfgase, die während der automatischen Justierung durch das Analysensystem geleitet werden, lokal am
Analysensystem oder über die Probenentnahme aufgegeben werden.
Druckschalter aktiviert fuer: Werden die Prüfgase an den separaten Prüfgaseingängen aufgegeben, so kann bei der automatischen Justierung zur
Durchflussüberwachung der Prüfgase der eingebaute Druckschalter aktiviert werden. Bei nicht ausreichendem Durchfluss wird die
Justierung abgebrochen.
Der Druckschalter kann für Nullpunktgas, Endpunktgas und Nullpunkt- und Endpunktgas aktiviert werden.
Nullpunktjust. einzeln: Einzustellen ist, ob die Nullpunktjustierung immer oder nie einzeln, d.h. ohne anschließende Endpunktjustierung durchgeführt werden
soll.
Endpunktjust. einzeln: Einzustellen ist, ob die Endpunktjustierung immer oder nie einzeln, d.h. ohne vorausgehende Nullpunktjustierung durchgeführt
werden soll.
Nullp.&Endp.Just. Einzustellen ist, ob die Nullpunkt- und die Endpunktjustierung immer oder nie oder bei jeder n-ten automatischen Justierung
gemeinsam: gemeinsam durchgeführt werden sollen.
Justiermethode: Einzustellen ist für die gewählte Messkomponente die Justiermethode für die automatische Justierung. Die Messbereiche für die
Anfangs- und die Endpunktjustierung für die Common- und die Ersatzgasjustierung werden im Parameter „Manuelle Just. / Justier
Methode:" ausgewählt.
