ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C

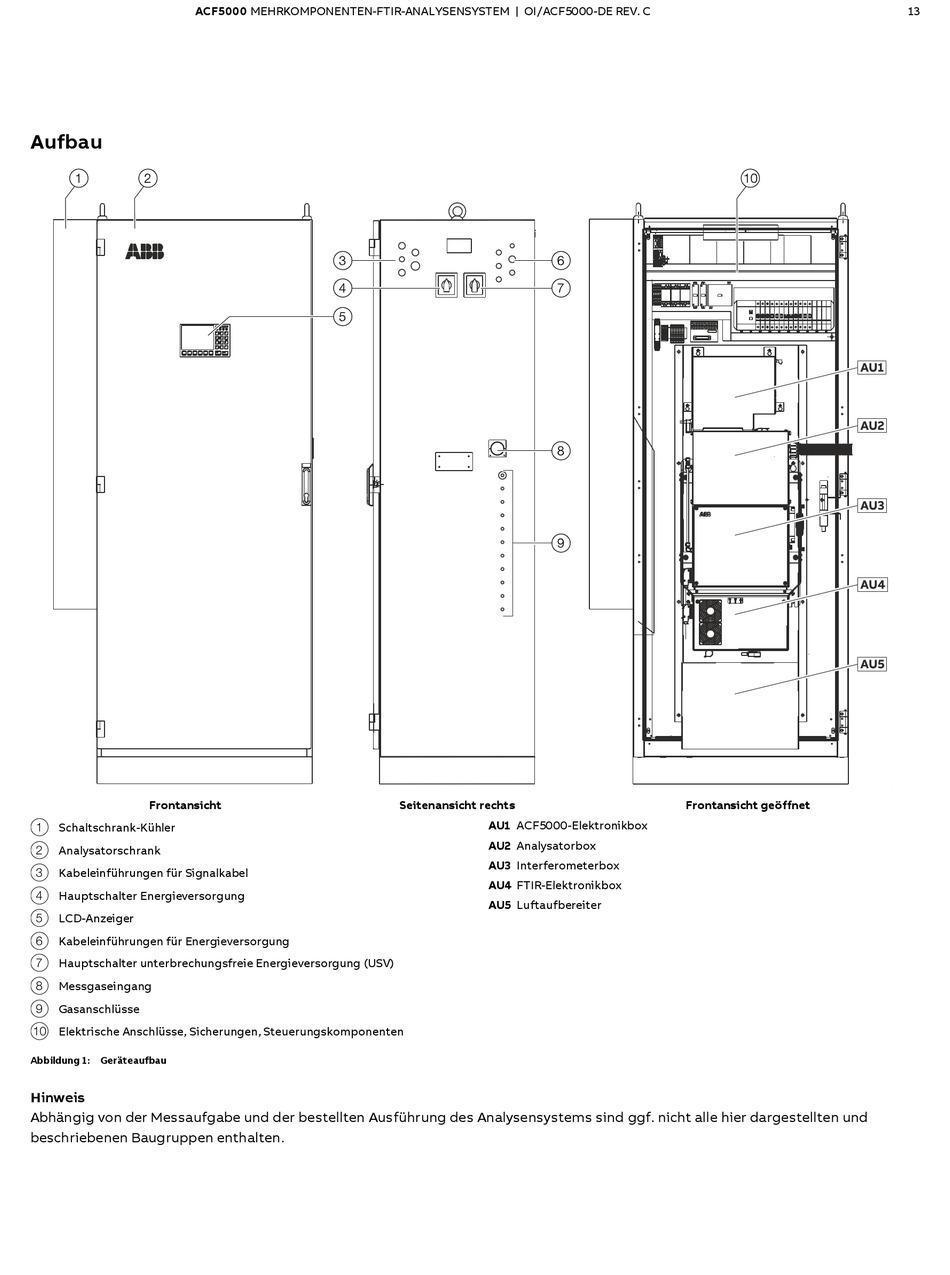

Aufbau
Frontansicht
1 Schaltschrank-Kühler
2 Analysatorschrank
3 Kabeleinführungen für Signalkabel
4 Hauptschalter Energieversorgung
5 LCD-Anzeiger
6 Kabeleinführungen für Energieversorgung
7 Hauptschalter unterbrechungsfreie Energieversorgung (USV)
8 Messgaseingang
9 Gasanschlüsse
0 Elektrische Anschlüsse, Sicherungen, Steuerungskomponenten
Abbildung 1: Geräteaufbau
Hinweis
Abhängig von der Messaufgabe und der bestellten Ausführung des Analysensystems sind ggf. nicht alle hier dargestellten und
beschriebenen Baugruppen enthalten.
Seitenansicht rechts
AU1 ACF5000-Elektronikbox
AU2 Analysatorbox
AU3 Interferometerbox
AU4 FTIR-Elektronikbox
AU5 Luftaufbereiter
Frontansicht geöffnet
