ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C

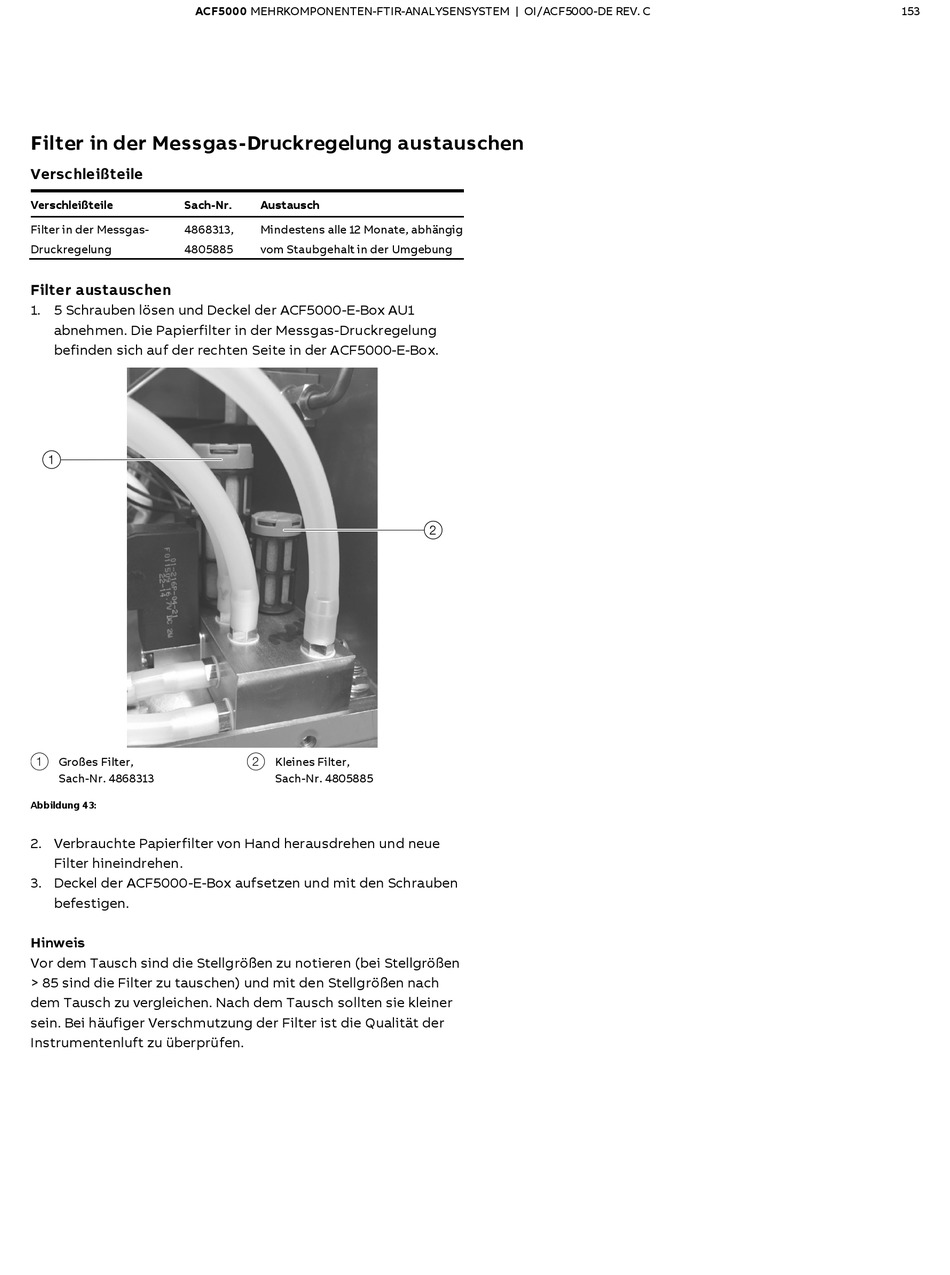

Filter in der Messgas-Druckregelung austauschen
Verschleißteile
Verschleißteile Sach-Nr.
Filter in der Messgas- 4868313,
Druckregelung 4805885
Filter austauschen
1. 5 Schrauben lösen und Deckel der ACF5000-E-Box AU1
abnehmen. Die Papierfilter in der Messgas-Druckregelung
befinden sich auf der rechten Seite in der ACF5000-E-Box.
1 Großes Filter,
Sach-Nr. 4868313
Abbildung 43:
2. Verbrauchte Papierfilter von Hand herausdrehen und neue
Filter hineindrehen.
3. Deckel der ACF5000-E-Box aufsetzen und mit den Schrauben
befestigen.
Hinweis
Vor dem Tausch sind die Stellgrößen zu notieren (bei Stellgrößen
> 85 sind die Filter zu tauschen) und mit den Stellgrößen nach
dem Tausch zu vergleichen. Nach dem Tausch sollten sie kleiner
sein. Bei häufiger Verschmutzung der Filter ist die Qualität der
Instrumentenluft zu überprüfen.
Austausch
Mindestens alle 12 Monate, abhängig
vom Staubgehalt in der Umgebung
2 Kleines Filter,
Sach-Nr. 4805885
