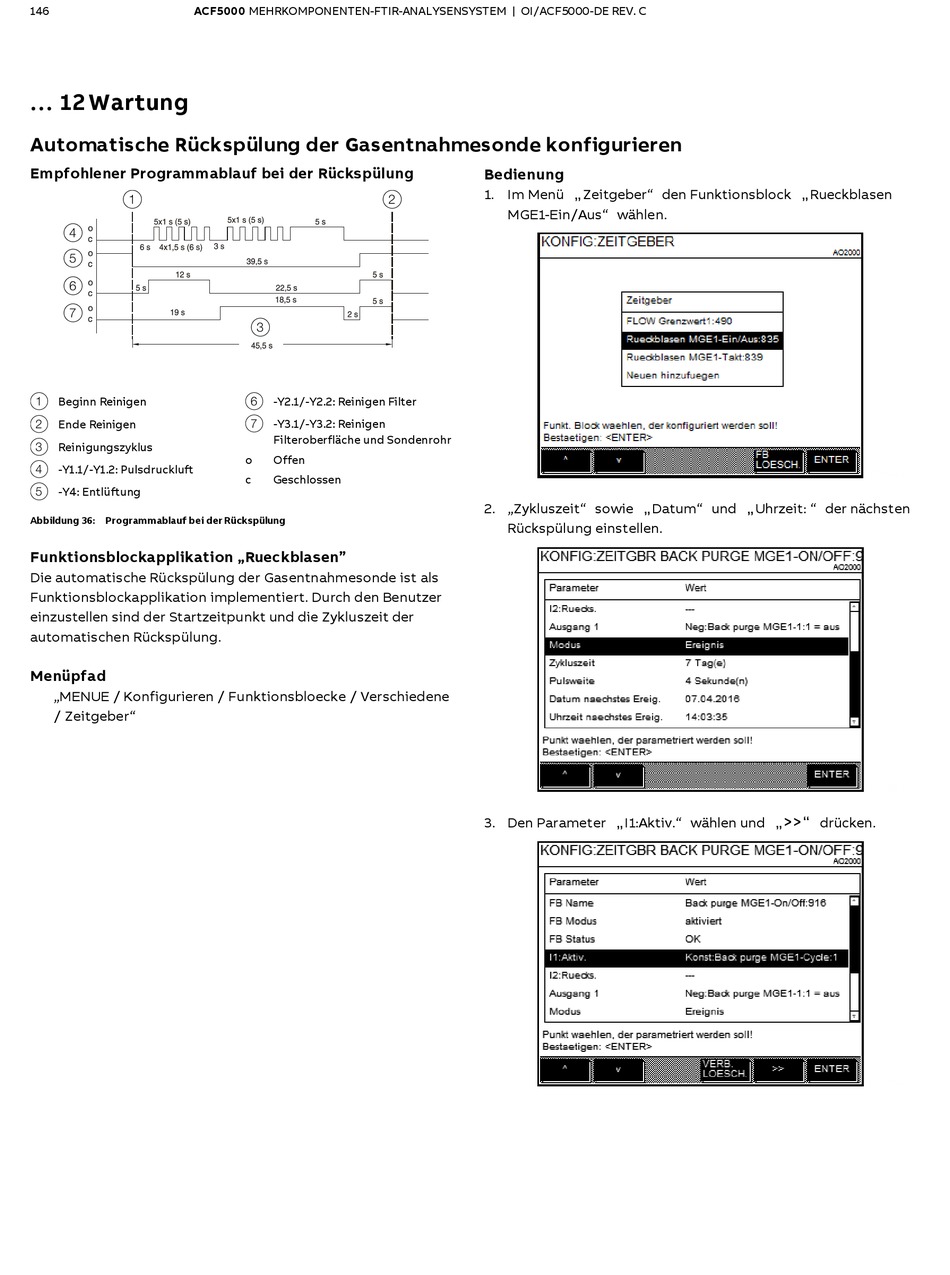

146 ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
... 12 Wartung
Automatische Rückspülung der Gasentnahmesonde konfigurieren
Empfohlener Programmablauf bei der Rückspülung
1
4
5
6
7
1 Beginn Reinigen
2 Ende Reinigen
3 Reinigungszyklus
4 -Y1.1/-Y1.2: Pulsdruckluft
5 -Y4: Entlüftung
Abbildung 36: Programmablauf bei der Rückspülung
Funktionsblockapplikation „Rueckblasen"
Die automatische Rückspülung der Gasentnahmesonde ist als
Funktionsblockapplikation implementiert. Durch den Benutzer
einzustellen sind der Startzeitpunkt und die Zykluszeit der
automatischen Rückspülung.
Menüpfad
„MENUE / Konfigurieren / Funktionsbloecke / Verschiedene
/ Zeitgeber"
2
3
6 -Y2.1/-Y2.2: Reinigen Filter
7 -Y3.1/-Y3.2: Reinigen
Filteroberfläche und Sondenrohr
o Offen
c Geschlossen
Bedienung
„
1. Im Menü Zeitgeber" den Funktionsblock
MGE1-Ein/Aus" wählen.
2. „Zykluszeit" sowie „ Datum" und
Rückspülung einstellen.
„
3. Den Parameter I1:Aktiv." wählen und
„
Rueckblasen
F00883
„ Uhrzeit: " der nächsten
F00883
„>>"
drücken.
F00886
