48 ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
... 8 Bedienung
... LCD-Anzeiger
Zusätzlich kann der Benutzer Anzeigeelemente konfigurieren, die
folgende Funktionen ermöglichen:
Eingabe von Werten im Messbetrieb, siehe Werteingabe
•
auf Seite 109.
Tasten zu betätigen, siehe Tasteneingabe auf Seite 111.
•
Hinweis
Für ausführliche Informationen zur Konfiguration der Anzeige im
Messbetrieb siehe LCD-Anzeige ab Seite 103.
Das Infofeld im Menübetrieb
Das Infofeld zeigt im Menübetrieb die Menüs bzw. Parameter mit
den zugehörigen Werten an.
Zusätzlich werden Hinweise für den Benutzer angezeigt.
Die Softkeyzeile
Die Softkeyzeile befindet sich am unteren Rand des Displays. Die
Softkeyzeile ist grau unterlegt und dadurch vom Infofeld
abgetrennt.
Die Softkeys sind unter Softkeys auf Seite 49 beschrieben.
Anzeige von Meldungen
In der Softkeyzeile werden auch Meldungen des Gasanalysators
angezeigt.
Die blinkende Meldungsanzeige hat folgende Funktionen:
• Aufforderung zum Drücken des Softkeys
„STATUSMELDUNG" bei Anliegen einer Statusmeldung.
• Anzeige, dass ein Passwort aktiv ist.
• Anzeige der Fernbedienung über ein Remote-HMI.
• Anzeige einer laufenden automatischen Kalibrierung.
Anzeige von Statusmeldungen
Die Meldungsanzeige zeigt Störungen des Gasanalysators als
Statusmeldung an.
Mit dem Funktionsblock „Meldungsgenerator" können zusätzlich
auch selbst definierte „Statusmeldungen" als Kurztext angezeigt
werden.
Dazu muss der Funktionsblock entsprechend konfiguriert
werden.
Hinweis
Eine detaillierte Beschreibung des Funktionsblockes ist in der
Technischen Information „Funktionsblöcke – 30/24-200"
enthalten.

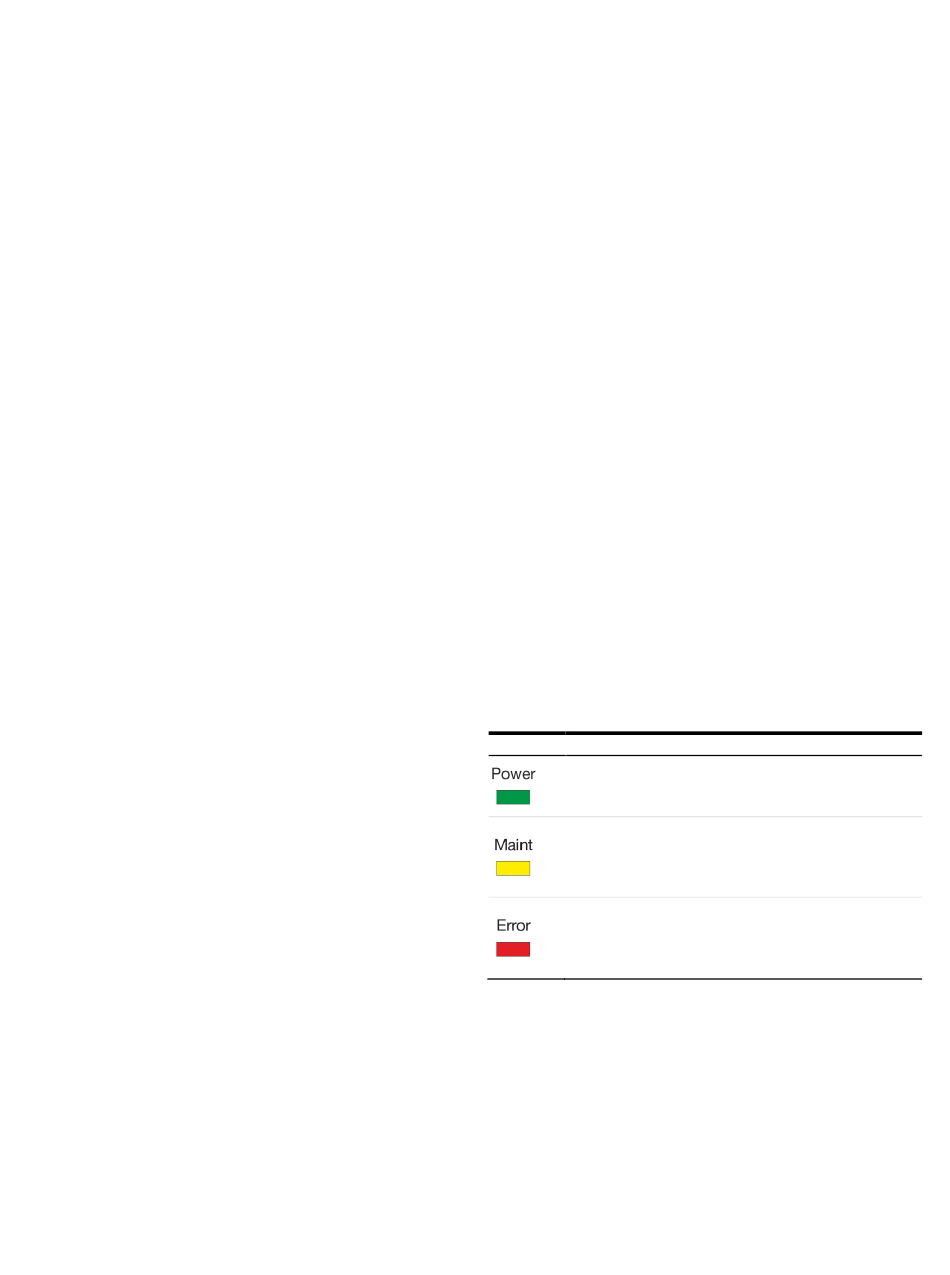

Status-LEDs
Die drei LEDs neben der LCD-Anzeige signalisieren dem Benutzer
den Status des Gasanalysators.
Status-LED Beschreibung
Die grüne LED „Power" signalisiert, dass die Energieversorgung
eingeschaltet ist.
Die gelbe LED „Maint" signalisiert, dass das Statussignal
„Wartungsbedarf" ansteht.
Gleichzeitig wird der Softkey „Statusmeldung" in der
Statusleiste angezeigt.
Die rote LED „Error" signalisiert, dass das Statussignal „Ausfall"
oder das Summenstatussignal ansteht.
Gleichzeitig wird der Softkey „Statusmeldung" in der
Statusleiste angezeigt.
Hinweis
Für ausführliche Informationen zu den möglichen
Statusmeldungen und Statussignalen siehe Mögliche
Statusmeldungen ab Seite 119.
