106
ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
... 10 Konfiguration
... LCD-Anzeige

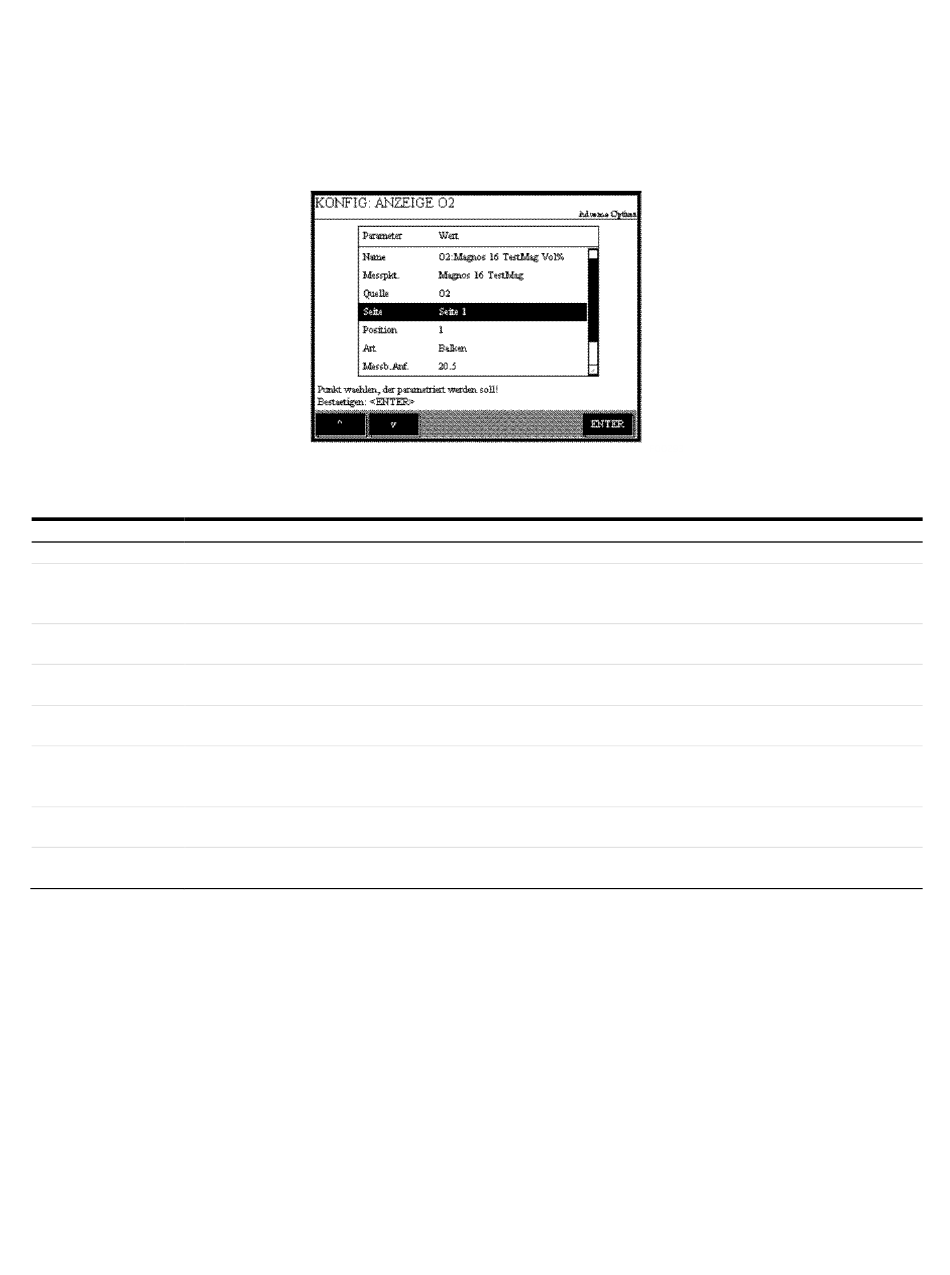

Parameterübersicht
Parameter
Die Anzeigeparameter haben folgende Funktionen:
Parameter
Beschreibung
Name
Der Name des Anzeigeelementes wird vom System vergeben und kann nicht geändert werden.
Messpkt.
Die bei „Messpkt." eingetragene Bezeichnung erscheint im Messbetrieb über dem Anzeigeelement. Die Bezeichnung wird vom System
vergeben; sie kann bei vom Benutzer konfigurierten Anzeigeelementen geändert werden.
Die maximale Länge beträgt 20 Zeichen.
Quelle
Die „Quelle" des Anzeigeelementes ist stets ein Funktionsblock. Bei den Anzeigeelementen der Standardbelegung, d.h. den
Messgrößen, und bei den Tasteneingaben kann sie nicht geändert werden.
Seite
Der Parameter „Seite" gibt die Seite an, auf der das Anzeigeelement angezeigt wird. Jedes Anzeigeelement kann auf eine beliebige
System- oder Benutzerseite verschoben werden.
Position
Die „Position" eines Anzeigeelementes auf einer Systemseite wird vom System vergeben. Sie kann durch Tauschen mit einem anderen
Anzeigeelement geändert werden. Auf einer Benutzerseite kann die Position vom Benutzer frei konfiguriert werden.
Art
Die „Art" der Darstellung hängt von der Art der Quelle ab. Es gibt die Darstellungsarten Balkenanzeige, Punktanzeige, Werteingabe
(siehe Seite 109) und Tasteneingabe (siehe Seite 111).
Beispiele für die unterschiedlichen Arten der Darstellung werden angezeigt, sobald dieser Parameter angewählt wird.
Messb.Anf., Messb.Ende
Die Parameter „Messb.Anf." und „Messb.Ende" bestimmen den Messbereichsumfang der Balkenanzeige und der Punktanzeige. Sie
können bei den Anzeigeelementen der Standardbelegung, d.h. den Messgrößen, nicht geändert werden.
Nachkomma
Der Parameter „Nachkomma" bestimmt die Anzahl der Nachkommastellen für die Digitalanzeige des Messwertes, siehe Seite 84. Er
kann bei den Anzeigeelementen der Standardbelegung, d.h. den Messgrößen, nicht geändert werden.
