A BB MEA SU RE ME NT & A NA L YT I C S | B ET RI EB SA N LE I TU N G | OI / A C F 5 0 0 0- D E R EV . C
ACF5000
Mehrkomponenten-FTIR-Analysensystem
—
Einführung
ACF5000

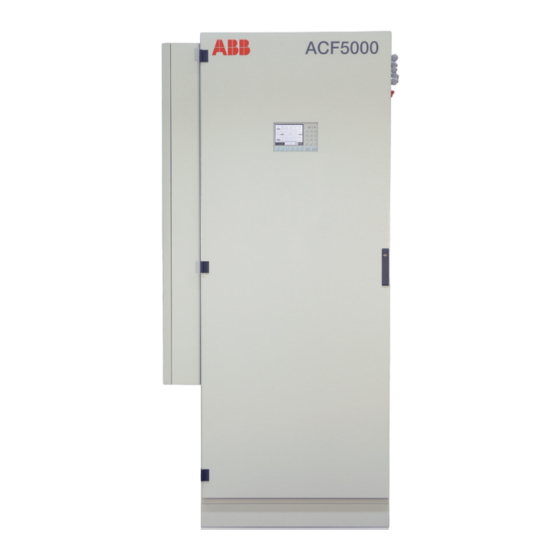

Das kontinuierliche Emissionsmesssystem
ACF5000 bietet die simultane Messung von bis zu
15 Komponenten inklusive der wasserlöslichen
Komponenten für eine präzise Überwachung der
Abgaszusammensetzung.
Die Standardsystemausführung vereint die
Vorteile eines FTIR-Spektrometers mit FID-
(Flammenionisations-)Technik und
Sauerstoffmessung. Das hochauflösende FTIR-
Spektrometer ermöglicht die selektive Messung
von infrarotaktiven Gasmolekülen mit hoher
Empfindlichkeit und Stabilität.
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum ACF5000 steht
kostenlos unter www.abb.de/analysentechnik zum
Download zur Verfügung.
Alternativ einfach diesen Code scannen:
