ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
Trockene Basis und O -Bezug konfigurieren
2
Messwertkorrekturen
Die Messgaskonzentrationen können auf trockenes Abgas und
Normbedingungen umgerechnet werden. Außerdem können die
Messgaskonzentrationen auf eine festgelegte
Sauerstoffkonzentration bezogen werden. Die
Korrekturfunktionen sind nur verfügbar, wenn die
entsprechende Option bestellt und werksseitig im
Analysensystem konfiguriert worden ist.
Die Korrekturfunktionen werden bei der Justierung automatisch
abgeschaltet, sobald kein Messgas mehr aufgeschaltet ist.
Sobald das Messgas wieder aufgeschaltet ist, werden die
Korrekturfunktionen wieder aktiviert (noch bevor der
Justiervorgang vollständig abgeschlossen ist).
Die Korrekturfunktionen wirken nur auf solche Messwerte, die
nach der Aktivierung der Funktion ermittelt werden. Daher kann
es beim FTIR-Spektrometer bis zu 30 Sekunden dauern, bis ein
korrigierter Messwert angezeigt wird.
Menüpfad
„MENUE / Konfigurieren / Komponentenspezifisch /
Korrekturen"

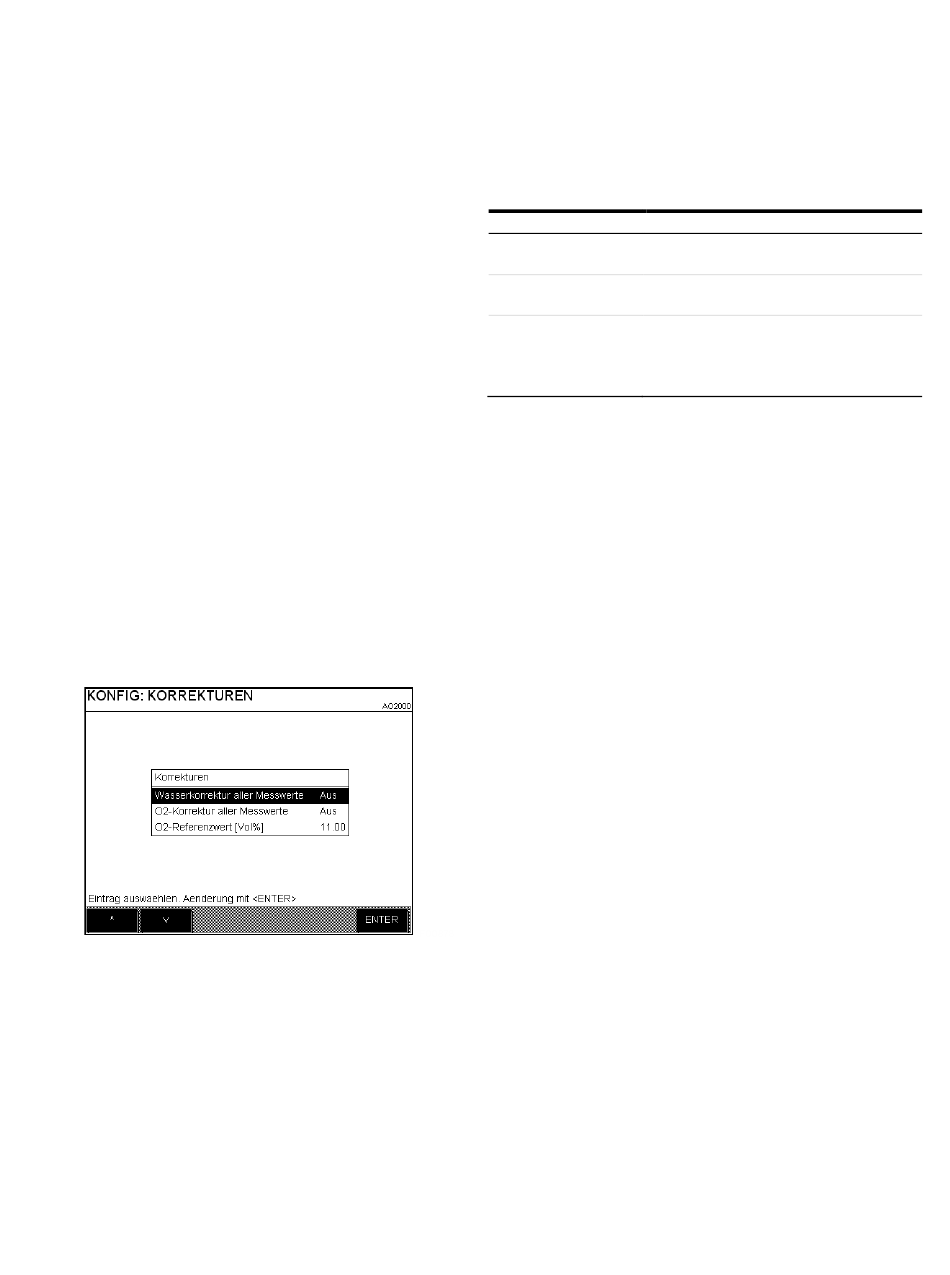

Anzeige
Angezeigt werden im Menü nur die freigeschalteten und
konfigurierten Korrekturen. Das Bild zeigt die maximale
Konfiguration.
Durchführung
Parameter Beschreibung
Wasserkorrektur aller Korrekturfunktion aktivieren oder deaktivieren.
Messwerte
O2-Korrektur aller Korrekturfunktion aktivieren oder deaktivieren.
Messwerte
O2-Referenzwert [Vol%] Den behördlich vorgeschriebenen O2-
Referenzwert in Vol% eingeben. Der O2-
Referenzwert ist auf den Bereich von ≥ 0 Vol% bis
< 21.00 Vol% begrenzt.
Messwertanzeige
In der Messwertanzeige im HMI sind diejenigen
Messkomponenten mit dem Symbol „*" markiert, auf die eine
Korrektur wirkt. Sofern mindestens eine der angezeigten
Messkomponenten korrigiert wird, wird die Art der Korrektur in
einem kleinen Textfenster über dem Softkey MENUE angezeigt:
„
*Trocken", „*O2korr." oder „*Trocken&O2korr."
