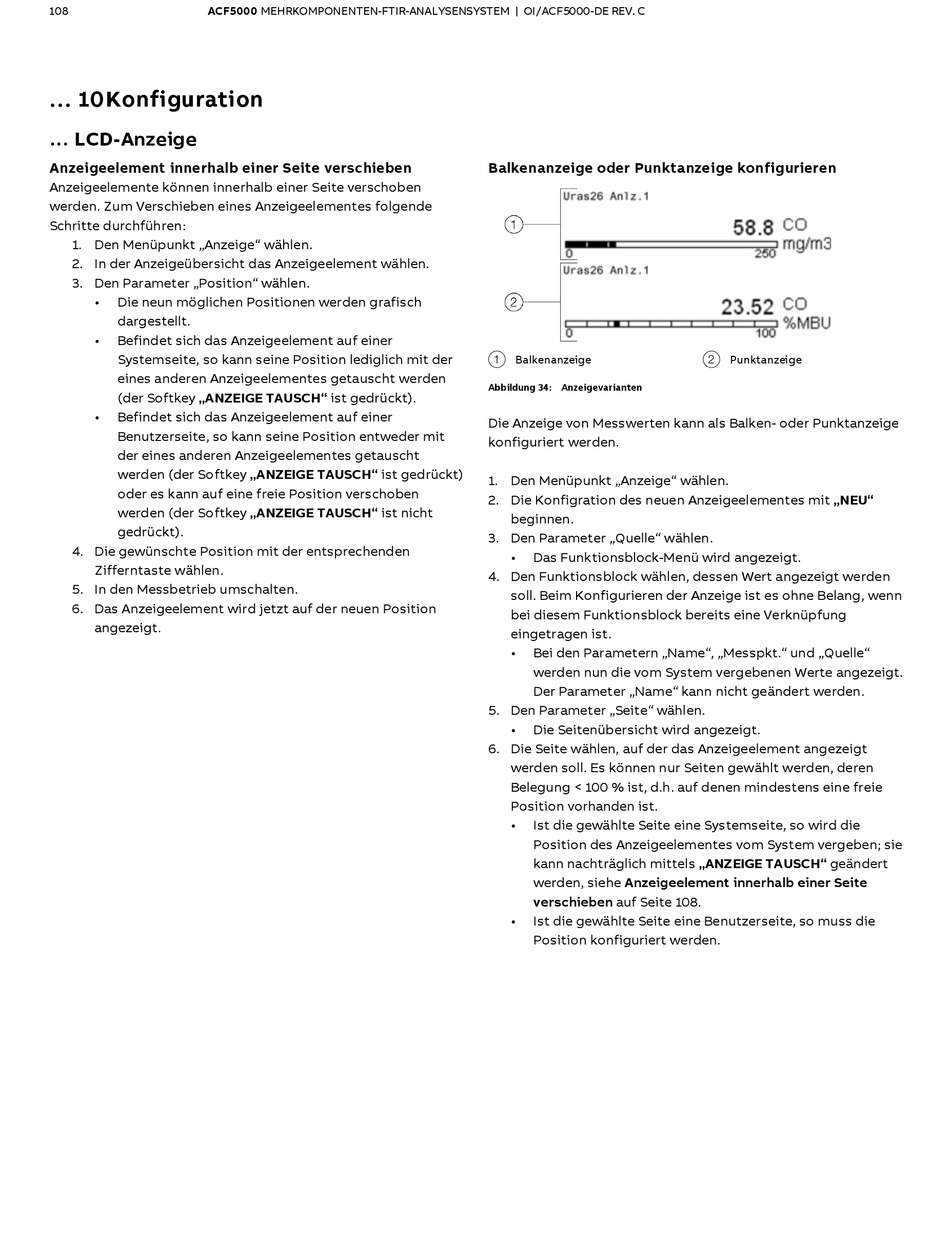

ABB ACF5000 Betriebsanleitung Seite 108

108 ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
... 10 Konfiguration
... LCD-Anzeige
Anzeigeelement innerhalb einer Seite verschieben
Anzeigeelemente können innerhalb einer Seite verschoben
werden. Zum Verschieben eines Anzeigeelementes folgende
Schritte durchführen:
1. Den Menüpunkt „Anzeige" wählen.
2. In der Anzeigeübersicht das Anzeigeelement wählen.
3. Den Parameter „Position" wählen.
• Die neun möglichen Positionen werden grafisch
dargestellt.
• Befindet sich das Anzeigeelement auf einer
Systemseite, so kann seine Position lediglich mit der
eines anderen Anzeigeelementes getauscht werden
(der Softkey „ANZEIGE TAUSCH" ist gedrückt).
• Befindet sich das Anzeigeelement auf einer
Benutzerseite, so kann seine Position entweder mit
der eines anderen Anzeigeelementes getauscht
werden (der Softkey „ANZEIGE TAUSCH" ist gedrückt)
oder es kann auf eine freie Position verschoben
werden (der Softkey „ANZEIGE TAUSCH" ist nicht
gedrückt).
4. Die gewünschte Position mit der entsprechenden
Zifferntaste wählen.
5. In den Messbetrieb umschalten.
6. Das Anzeigeelement wird jetzt auf der neuen Position
angezeigt.
Balkenanzeige oder Punktanzeige konfigurieren
1 Balkenanzeige
Abbildung 34: Anzeigevarianten
Die Anzeige von Messwerten kann als Balken- oder Punktanzeige
konfiguriert werden.
1. Den Menüpunkt „Anzeige" wählen.
2. Die Konfigration des neuen Anzeigeelementes mit „NEU"
beginnen.
3. Den Parameter „Quelle" wählen.
• Das Funktionsblock-Menü wird angezeigt.
4. Den Funktionsblock wählen, dessen Wert angezeigt werden
soll. Beim Konfigurieren der Anzeige ist es ohne Belang, wenn
bei diesem Funktionsblock bereits eine Verknüpfung
eingetragen ist.
• Bei den Parametern „Name", „Messpkt." und „Quelle"
werden nun die vom System vergebenen Werte angezeigt.
Der Parameter „Name" kann nicht geändert werden.
5. Den Parameter „Seite" wählen.
• Die Seitenübersicht wird angezeigt.
6. Die Seite wählen, auf der das Anzeigeelement angezeigt
werden soll. Es können nur Seiten gewählt werden, deren
Belegung < 100 % ist, d.h. auf denen mindestens eine freie
Position vorhanden ist.
• Ist die gewählte Seite eine Systemseite, so wird die
Position des Anzeigeelementes vom System vergeben; sie
kann nachträglich mittels „ANZEIGE TAUSCH" geändert
werden, siehe Anzeigeelement innerhalb einer Seite
verschieben auf Seite 108.
• Ist die gewählte Seite eine Benutzerseite, so muss die
Position konfiguriert werden.
2 Punktanzeige
