Analysenschrank aufstellen
Fundament errichten

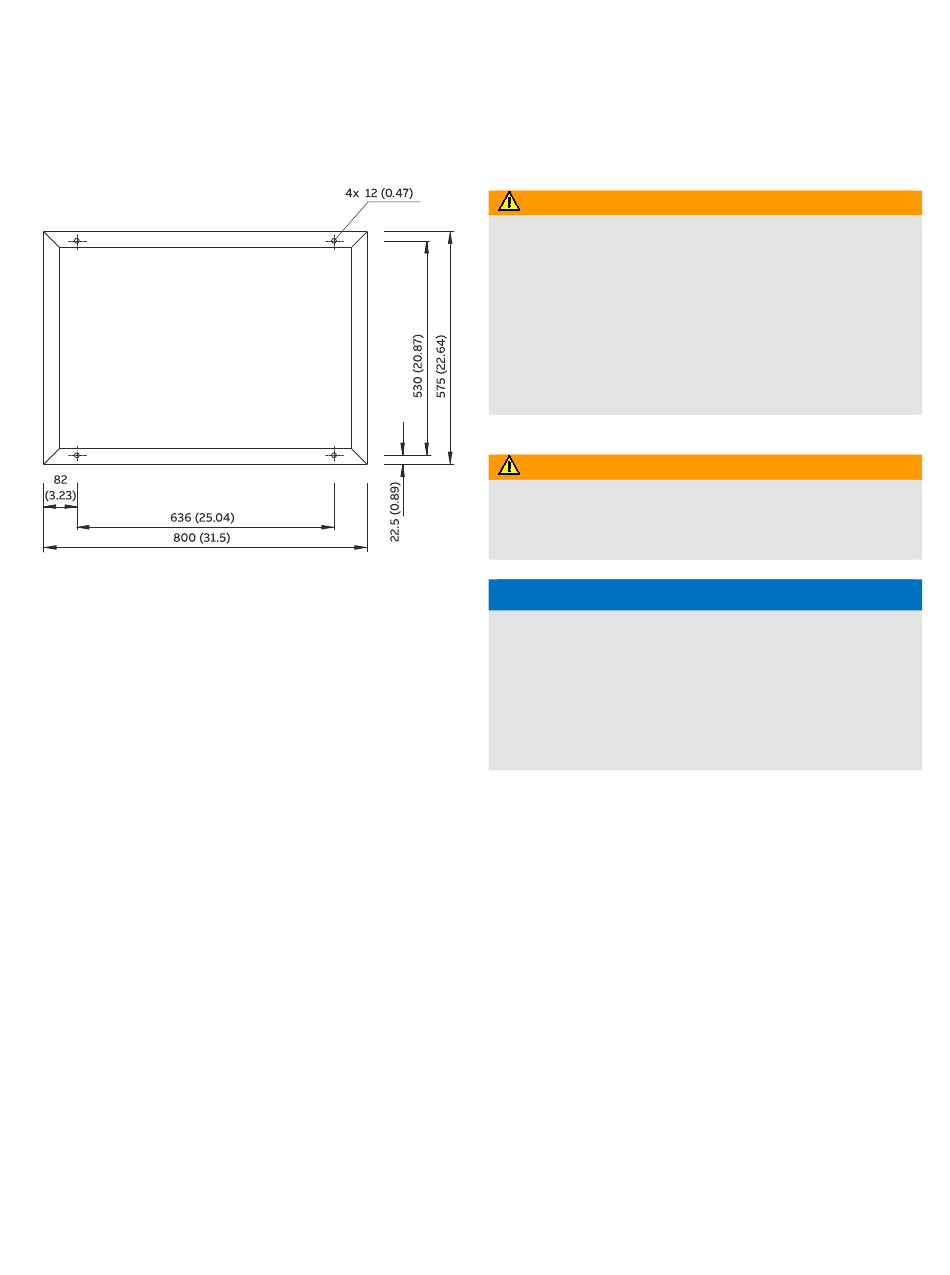

Abbildung 9: Montagebohrungen , Abmessungen in mm (in)
• „Anforderungen an den Aufstellungsort" beachten, siehe
Anforderungen an den Aufstellungsort auf Seite 24.
• „Anordnungsplan" in der Systemdokumentation beachten.
• Einen Betonsockel mit eingegossenen Stehbolzen M10 oder
Grundeisenrahmen mit Bohrungen oder Gitterrost errichten,
siehe Abbildung 9.
Analysensystem auspacken und transportieren
WARNUNG
Verletzungsgefahr durch schwere Komponenten
Unsachgemäßer Umgang mit schweren Komponenten kann zu
schweren Quetschungen, Knochenbrüchen oder sogar
tödlichen Verletzungen führen.
• Geeignete Ausrüstung verwenden, um schwere
Komponenten zu heben und zu transportieren.
• Sicherheitsschuhe tragen.
• Immer einen ausreichenden Sicherheitsabstand zu
schwebenden Lasten einhalten.
• Niemals unter eine schwebende Last treten.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Das Analysensystem wiegt ca. 300 kg!
• Zum Auspacken und Transportieren ist ein Kran mit einem
geeigneten Transportgeschirr erforderlich!
HINWEIS
Beschädigung des Analysatorschranks
Durch einen zu geringen Seilzugwinkel kann sich das
Analysensystem verziehen.
• Zum Anschlagen der Zugseile am Analysensystem die
vorgesehenen Transportösen benutzen.
• Die Zugseile müssen ausreichend lang sein, so dass sie
unter Spannung einen Seilzugwinkel von mindestens 60°
haben!
