ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
1 Durchführungsrohr
2 Montageflansch DN 65, PN 6,
Dichtfläche Form A nach DIN EN
1092-1

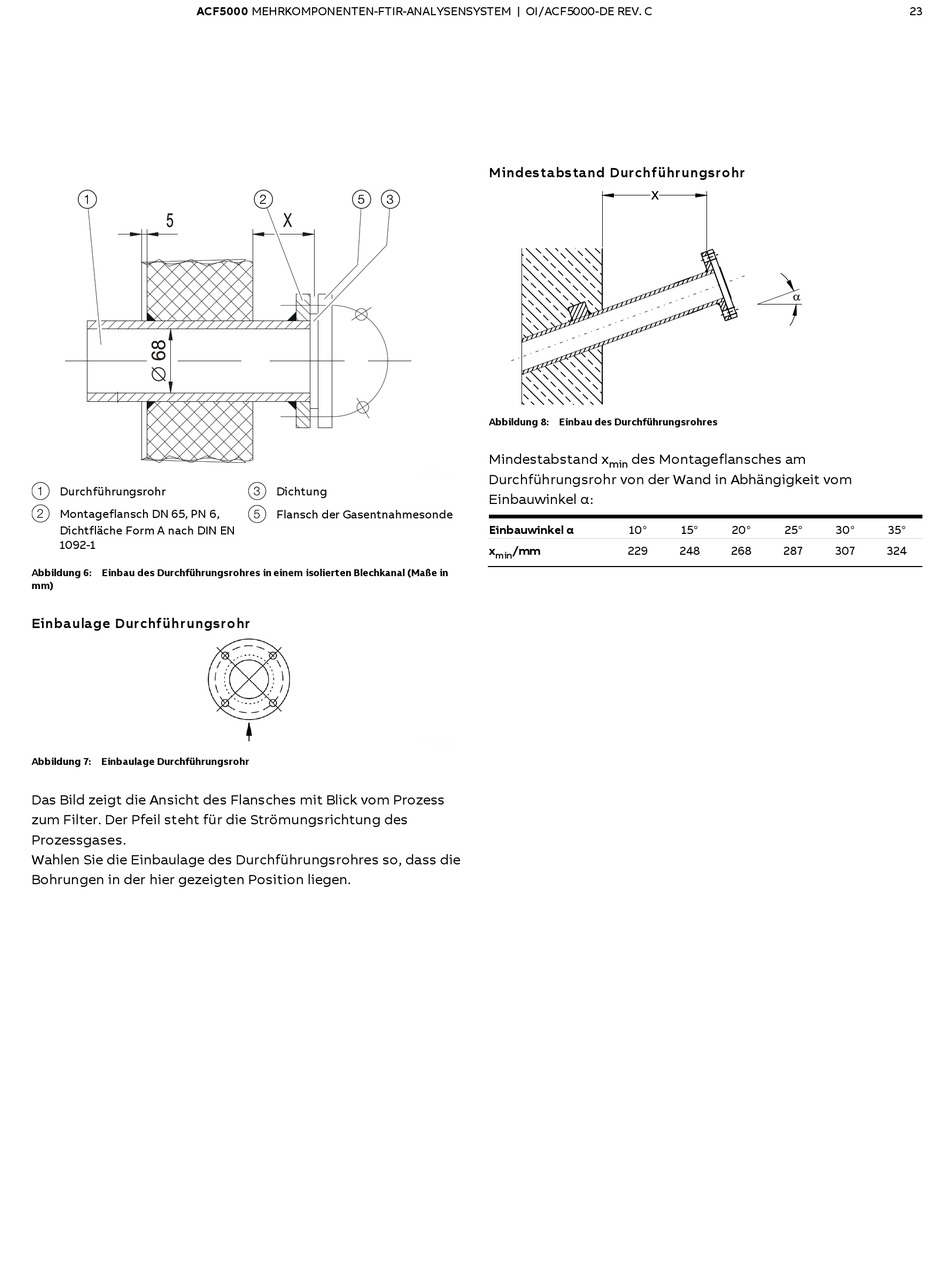

Abbildung 6: Einbau des Durchführungsrohres in einem isolierten Blechkanal (Maße in
mm)
Einbaulage Durchführungsrohr
Abbildung 7: Einbaulage Durchführungsrohr
Das Bild zeigt die Ansicht des Flansches mit Blick vom Prozess
zum Filter. Der Pfeil steht für die Strömungsrichtung des
Prozessgases.
Wahlen Sie die Einbaulage des Durchführungsrohres so, dass die
Bohrungen in der hier gezeigten Position liegen.
3 Dichtung
5 Flansch der Gasentnahmesonde
Mindestabstand Durchführungsrohr
Abbildung 8: Einbau des Durchführungsrohres
Mindestabstand x des Montageflansches am
min
Durchführungsrohr von der Wand in Abhängigkeit vom
Einbauwinkel α:
Einbauwinkel α 10°
x /mm 229
min
15° 20° 25° 30°
248 268 287 307
23
35°
324
