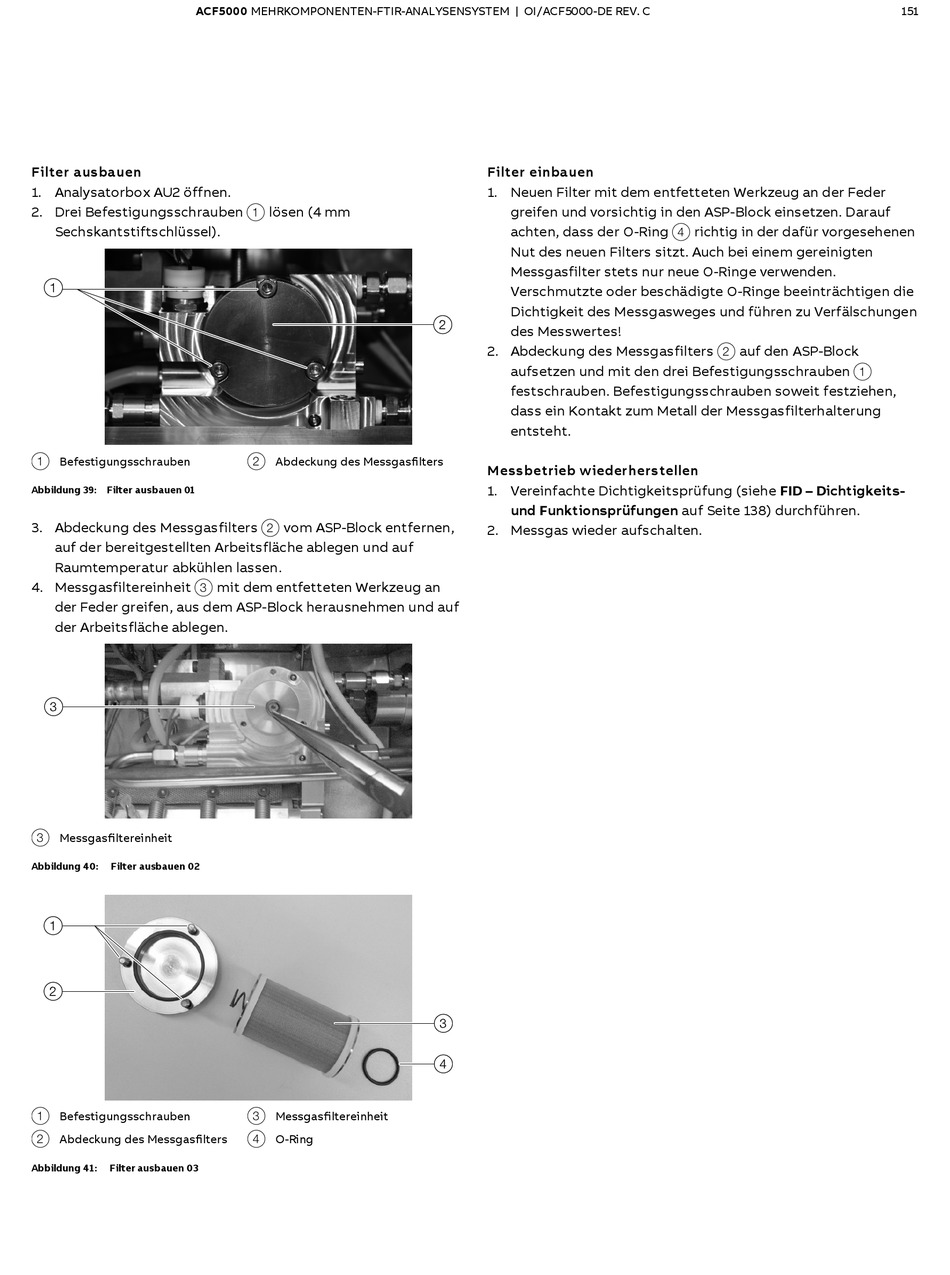

ABB ACF5000 Betriebsanleitung Seite 151

ACF5000 MEHRKOMPONENTEN-FTIR-ANALYSENSYSTEM | OI/ACF5000-DE REV. C
Filter ausbauen
1. Analysatorbox AU2 öffnen.
2. Drei Befestigungsschrauben
Sechskantstiftschlüssel).
1 Befestigungsschrauben
Abbildung 39: Filter ausbauen 01
3. Abdeckung des Messgasfilters
auf der bereitgestellten Arbeitsfläche ablegen und auf
Raumtemperatur abkühlen lassen.
4. Messgasfiltereinheit 3
der Feder greifen, aus dem ASP-Block herausnehmen und auf
der Arbeitsfläche ablegen.
3 Messgasfiltereinheit
Abbildung 40: Filter ausbauen 02
1 Befestigungsschrauben
2 Abdeckung des Messgasfilters
Abbildung 41: Filter ausbauen 03
1 lösen (4 mm
2 Abdeckung des Messgasfilters
2 vom ASP-Block entfernen,
mit dem entfetteten Werkzeug an
3 Messgasfiltereinheit
4 O-Ring
Filter einbauen
1. Neuen Filter mit dem entfetteten Werkzeug an der Feder
greifen und vorsichtig in den ASP-Block einsetzen. Darauf
achten, dass der O-Ring
Nut des neuen Filters sitzt. Auch bei einem gereinigten
Messgasfilter stets nur neue O-Ringe verwenden.
Verschmutzte oder beschädigte O-Ringe beeinträchtigen die
Dichtigkeit des Messgasweges und führen zu Verfälschungen
des Messwertes!
2. Abdeckung des Messgasfilters
aufsetzen und mit den drei Befestigungsschrauben
festschrauben. Befestigungsschrauben soweit festziehen,
dass ein Kontakt zum Metall der Messgasfilterhalterung
entsteht.
Messbetrieb wiederherstellen
1. Vereinfachte Dichtigkeitsprüfung (siehe FID – Dichtigkeits-
und Funktionsprüfungen auf Seite 138) durchführen.
2. Messgas wieder aufschalten.
4 richtig in der dafür vorgesehenen
2 auf den ASP-Block
