A.4

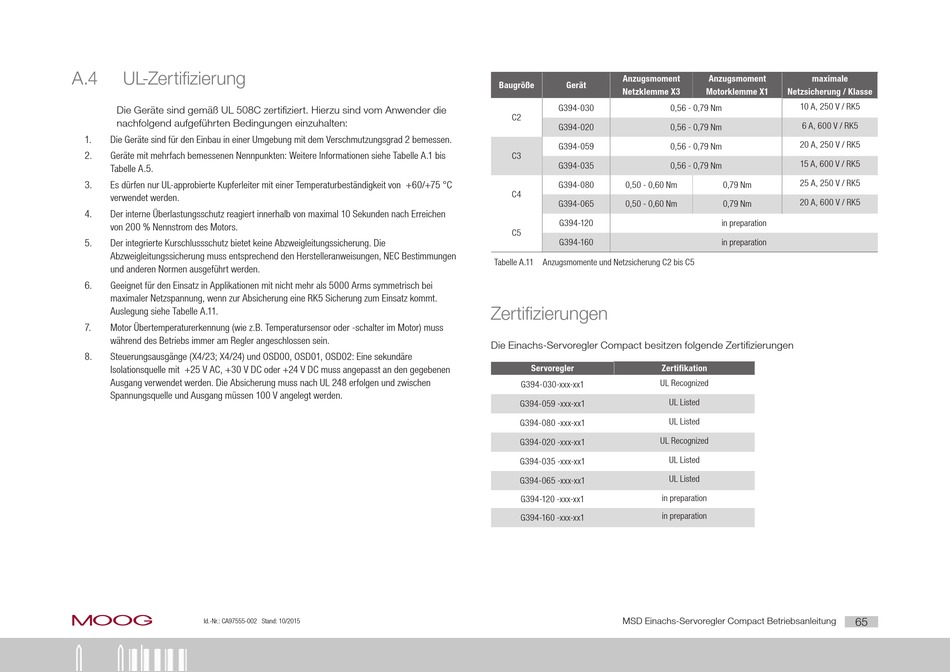

UL-Zertifizierung

Die Geräte sind gemäß UL 508C zertifiziert. Hierzu sind vom Anwender die
nachfolgend aufgeführten Bedingungen einzuhalten:
1. Die Geräte sind für den Einbau in einer Umgebung mit dem Verschmutzungsgrad 2 bemessen.
2. Geräte mit mehrfach bemessenen Nennpunkten: Weitere Informationen siehe Tabelle A.1 bis
Tabelle A.5.
3. Es dürfen nur UL-approbierte Kupferleiter mit einer Temperaturbeständigkeit von +60/+75 °C
verwendet werden.
4. Der interne Überlastungsschutz reagiert innerhalb von maximal 10 Sekunden nach Erreichen
von 200 % Nennstrom des Motors.
5. Der integrierte Kurschlussschutz bietet keine Abzweigleitungssicherung. Die
Abzweigleitungssicherung muss entsprechend den Herstelleranweisungen, NEC Bestimmungen
und anderen Normen ausgeführt werden.
6. Geeignet für den Einsatz in Applikationen mit nicht mehr als 5000 Arms symmetrisch bei
maximaler Netzspannung, wenn zur Absicherung eine RK5 Sicherung zum Einsatz kommt.
Auslegung siehe Tabelle A.11.
7. Motor Übertemperaturerkennung (wie z.B. Temperatursensor oder -schalter im Motor) muss
während des Betriebs immer am Regler angeschlossen sein.
8. Steuerungsausgänge (X4/23; X4/24) und OSD00, OSD01, OSD02: Eine sekundäre
Isolationsquelle mit +25 V AC, +30 V DC oder +24 V DC muss angepasst an den gegebenen
Ausgang verwendet werden. Die Absicherung muss nach UL 248 erfolgen und zwischen
Spannungsquelle und Ausgang müssen 100 V angelegt werden.
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
A Anhang
Anzugsmoment
Baugröße Gerät
Netzklemme X3
G394-030
C2
G394-020
G394-059
C3
G394-035
G394-080 0,50 - 0,60 Nm
C4
G394-065 0,50 - 0,60 Nm
G394-120
C5
G394-160
Tabelle A.11 Anzugsmomente und Netzsicherung C2 bis C5

Zertifizierungen

Die Einachs-Servoregler Compact besitzen folgende Zertifizierungen

Servoregler Zertifikation
UL Recognized
G394-030-xxx-xx1
UL Listed
G394-059 -xxx-xx1
UL Listed
G394-080 -xxx-xx1
UL Recognized
G394-020 -xxx-xx1
UL Listed
G394-035 -xxx-xx1
UL Listed
G394-065 -xxx-xx1
in preparation
G394-120 -xxx-xx1
in preparation
G394-160 -xxx-xx1
MSD Einachs-Servoregler Compact Betriebsanleitung
Anzugsmoment maximale
Motorklemme X1 Netzsicherung / Klasse
10 A, 250 V / RK5
0,56 - 0,79 Nm
6 A, 600 V / RK5
0,56 - 0,79 Nm
20 A, 250 V / RK5
0,56 - 0,79 Nm
15 A, 600 V / RK5
0,56 - 0,79 Nm
25 A, 250 V / RK5
0,79 Nm
20 A, 600 V / RK5
0,79 Nm
in preparation
in preparation
65
