4.14

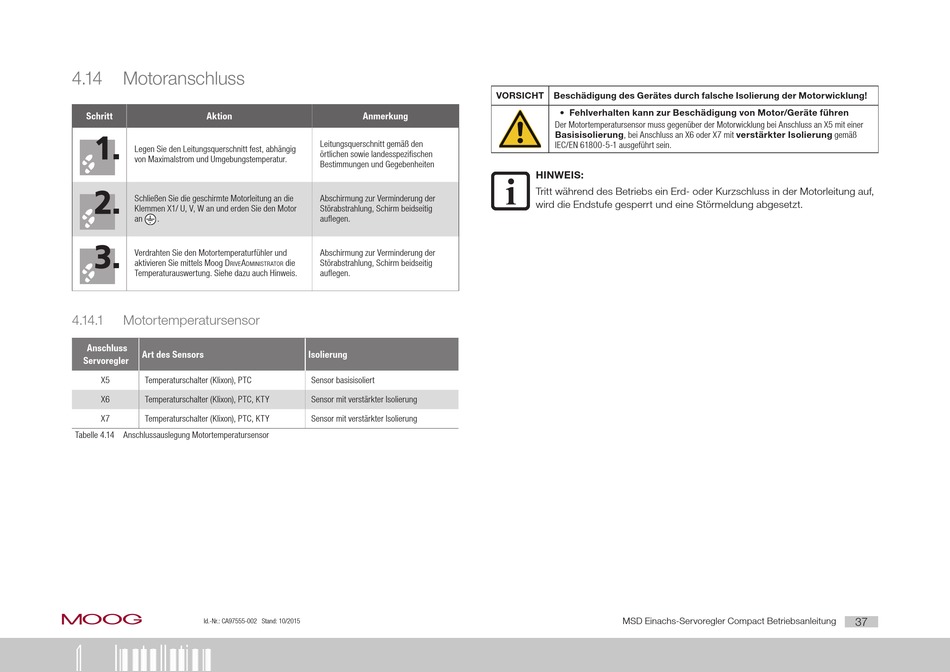

Motoranschluss

Schritt Aktion
1.
Legen Sie den Leitungsquerschnitt fest, abhängig
von Maximalstrom und Umgebungstemperatur.
2.
Schließen Sie die geschirmte Motorleitung an die
Klemmen X1/ U, V, W an und erden Sie den Motor
an .
3.
Verdrahten Sie den Motortemperaturfühler und
aktivieren Sie mittels Moog D
rive
Temperaturauswertung. Siehe dazu auch Hinweis.
4.14.1

Motortemperatursensor

Anschluss
Art des Sensors
Servoregler
X5 Temperaturschalter (Klixon), PTC
X6 Temperaturschalter (Klixon), PTC, KTY
X7 Temperaturschalter (Klixon), PTC, KTY
Tabelle 4.14 Anschlussauslegung Motortemperatursensor
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4 Installation

Anmerkung

Leitungsquerschnitt gemäß den
örtlichen sowie landesspezifischen
Bestimmungen und Gegebenheiten
Abschirmung zur Verminderung der
Störabstrahlung, Schirm beidseitig
auflegen.
Abschirmung zur Verminderung der
A die Störabstrahlung, Schirm beidseitig
DministrAtor
auflegen.

Isolierung

Sensor basisisoliert
Sensor mit verstärkter Isolierung
Sensor mit verstärkter Isolierung
VORSICHT Beschädigung des Gerätes durch falsche Isolierung der Motorwicklung!
• Fehlverhalten kann zur Beschädigung von Motor/Geräte führen
Der Motortemperatursensor muss gegenüber der Motorwicklung bei Anschluss an X5 mit einer
Basisisolierung, bei Anschluss an X6 oder X7 mit verstärkter Isolierung gemäß
IEC/EN 61800-5-1 ausgeführt sein.
HINWEIS:
Tritt während des Betriebs ein Erd- oder Kurzschluss in der Motorleitung auf,
wird die Endstufe gesperrt und eine Störmeldung abgesetzt.
