A A1
D
C
H1
C1 H2
B

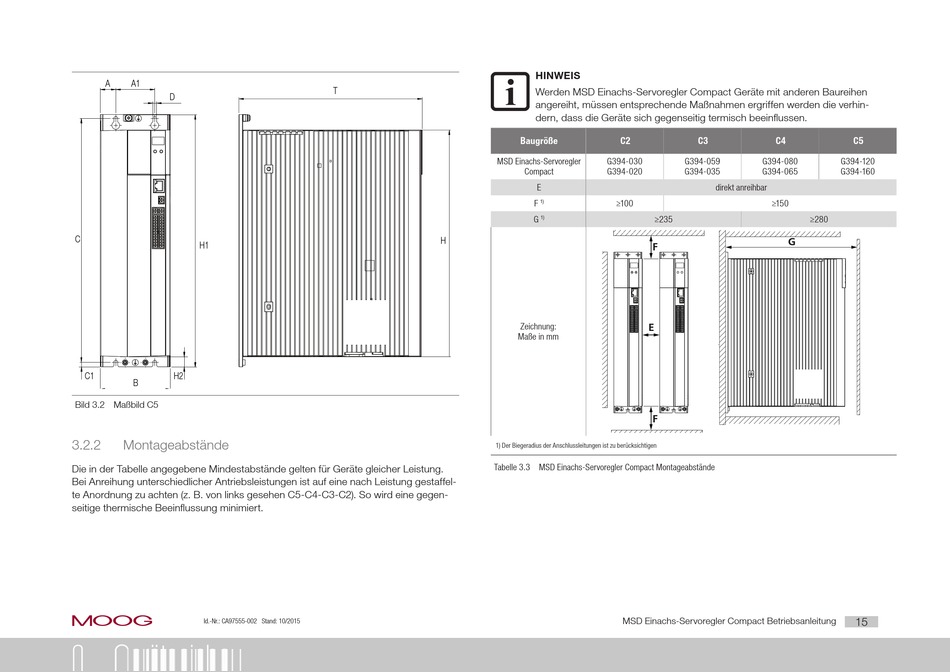

Bild 3.2 Maßbild C5
3.2.2 Montageabstände
Die in der Tabelle angegebene Mindestabstände gelten für Geräte gleicher Leistung.
Bei Anreihung unterschiedlicher Antriebsleistungen ist auf eine nach Leistung gestaffel-
te Anordnung zu achten (z. B. von links gesehen C5-C4-C3-C2). So wird eine gegen-
seitige thermische Beeinflussung minimiert.
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
3 Geräteeinbau
T
MSD Einachs-Servoregler
H
1) Der Biegeradius der Anschlussleitungen ist zu berücksichtigen
Tabelle 3.3 MSD Einachs-Servoregler Compact Montageabstände
HINWEIS
Werden MSD Einachs-Servoregler Compact Geräte mit anderen Baureihen
angereiht, müssen entsprechende Maßnahmen ergriffen werden die verhin-
dern, dass die Geräte sich gegenseitig termisch beeinflussen.
Baugröße C2
G394-030 G394-059
Compact G394-020 G394-035
E
F 1) ≥100
G 1) ≥235
F
Zeichnung: E
Maße in mm
F
MSD Einachs-Servoregler Compact Betriebsanleitung
C3 C4 C5
G394-080 G394-120
G394-065 G394-160
direkt anreihbar
≥150
≥280
G
