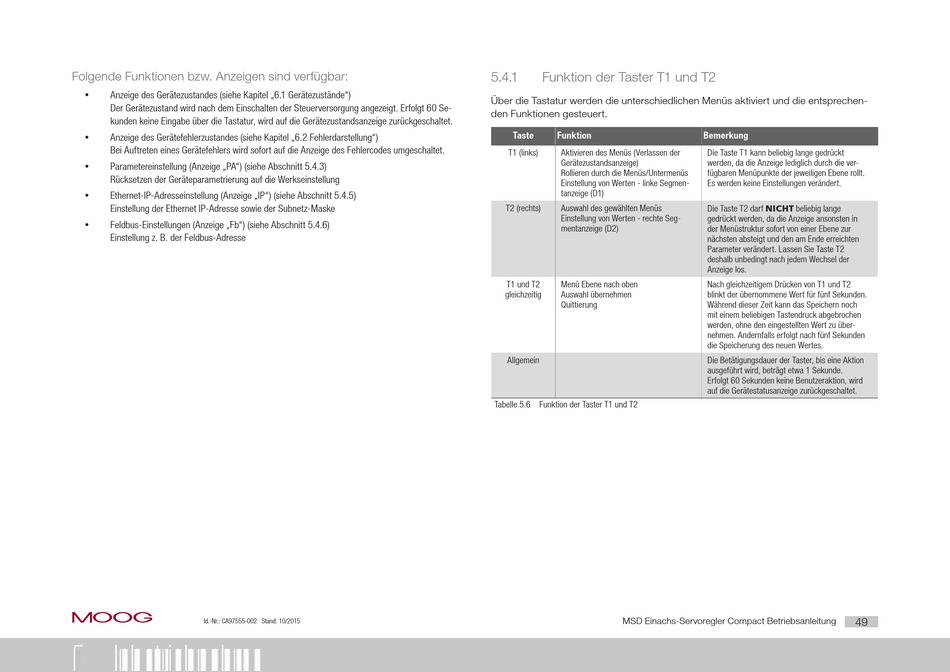

Folgende Funktionen bzw. Anzeigen sind verfügbar:
y Anzeige des Gerätezustandes (siehe Kapitel „6.1 Gerätezustände")
Der Gerätezustand wird nach dem Einschalten der Steuerversorgung angezeigt. Erfolgt 60 Se-
kunden keine Eingabe über die Tastatur, wird auf die Gerätezustandsanzeige zurückgeschaltet.
y Anzeige des Gerätefehlerzustandes (siehe Kapitel „6.2 Fehlerdarstellung")
Bei Auftreten eines Gerätefehlers wird sofort auf die Anzeige des Fehlercodes umgeschaltet.
y Parametereinstellung (Anzeige „PA") (siehe Abschnitt 5.4.3)
Rücksetzen der Geräteparametrierung auf die Werkseinstellung
y Ethernet-IP-Adresseinstellung (Anzeige „IP") (siehe Abschnitt 5.4.5)
Einstellung der Ethernet IP-Adresse sowie der Subnetz-Maske
Feldbus-Einstellungen (Anzeige „Fb") (siehe Abschnitt 5.4.6)
y
Einstellung z. B. der Feldbus-Adresse
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
5 Inbetriebnahme
5.4.1

Funktion der Taster T1 und T2

Über die Tastatur werden die unterschiedlichen Menüs aktiviert und die entsprechen-
den Funktionen gesteuert.
Taste Funktion
T1 (links) Aktivieren des Menüs (Verlassen der
Gerätezustandsanzeige)
Rollieren durch die Menüs/Untermenüs
Einstellung von Werten - linke Segmen-
tanzeige (D1)
T2 (rechts) Auswahl des gewählten Menüs
Einstellung von Werten - rechte Seg-
mentanzeige (D2)
T1 und T2 Menü Ebene nach oben
gleichzeitig Auswahl übernehmen
Quittierung
Allgemein
Tabelle 5.6 Funktion der Taster T1 und T2
MSD Einachs-Servoregler Compact Betriebsanleitung

Bemerkung

Die Taste T1 kann beliebig lange gedrückt
werden, da die Anzeige lediglich durch die ver-
fügbaren Menüpunkte der jeweiligen Ebene rollt.
Es werden keine Einstellungen verändert.
Die Taste T2 darf NICHT beliebig lange
gedrückt werden, da die Anzeige ansonsten in
der Menüstruktur sofort von einer Ebene zur
nächsten absteigt und den am Ende erreichten
Parameter verändert. Lassen Sie Taste T2
deshalb unbedingt nach jedem Wechsel der
Anzeige los.
Nach gleichzeitigem Drücken von T1 und T2
blinkt der übernommene Wert für fünf Sekunden.
Während dieser Zeit kann das Speichern noch
mit einem beliebigen Tastendruck abgebrochen
werden, ohne den eingestellten Wert zu über-
nehmen. Andernfalls erfolgt nach fünf Sekunden
die Speicherung des neuen Wertes.
Die Betätigungsdauer der Taster, bis eine Aktion
ausgeführt wird, beträgt etwa 1 Sekunde.
Erfolgt 60 Sekunden keine Benutzeraktion, wird
auf die Gerätestatusanzeige zurückgeschaltet.
