4 Installation
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
Netzversorgung Geräte der C4
HINWEIS
Vor der Inbetriebnahme ist der Wert der angeschlossenen Netzspannung im
Servoregler einzustellen (Werkseinstellung = 3 x 230 V AC /3 x 400 V AC).
C4
X2
Netz
3-phasig
L3
L2
L1
Netz-
F1 K1 Netz-
X3
drossel filter

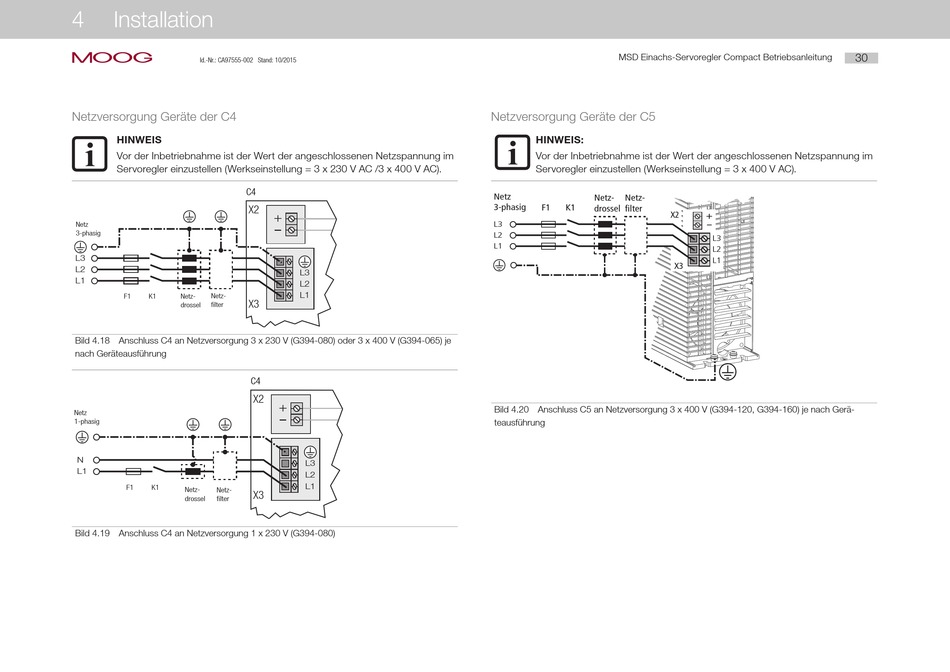

Bild 4.18 Anschluss C4 an Netzversorgung 3 x 230 V (G394-080) oder 3 x 400 V (G394-065) je
nach Geräteausführung
C4
Netz
1-phasig
N
L1
F1 K1
Netz- Netz-
drossel filter
Bild 4.19 Anschluss C4 an Netzversorgung 1 x 230 V (G394-080)
+
L3
L2
L1
X2
+
L3
L2
L1
X3
MSD Einachs-Servoregler Compact Betriebsanleitung
Netzversorgung Geräte der C5
HINWEIS:
Vor der Inbetriebnahme ist der Wert der angeschlossenen Netzspannung im
Servoregler einzustellen (Werkseinstellung = 3 x 400 V AC).
Netz
Netz- Netz-
3-phasig
F1 K1
drossel filter
L3
L2
L1
Bild 4.20 Anschluss C5 an Netzversorgung 3 x 400 V (G394-120, G394-160) je nach Gerä-
teausführung
X2 +
L3
L2
L1
X3
