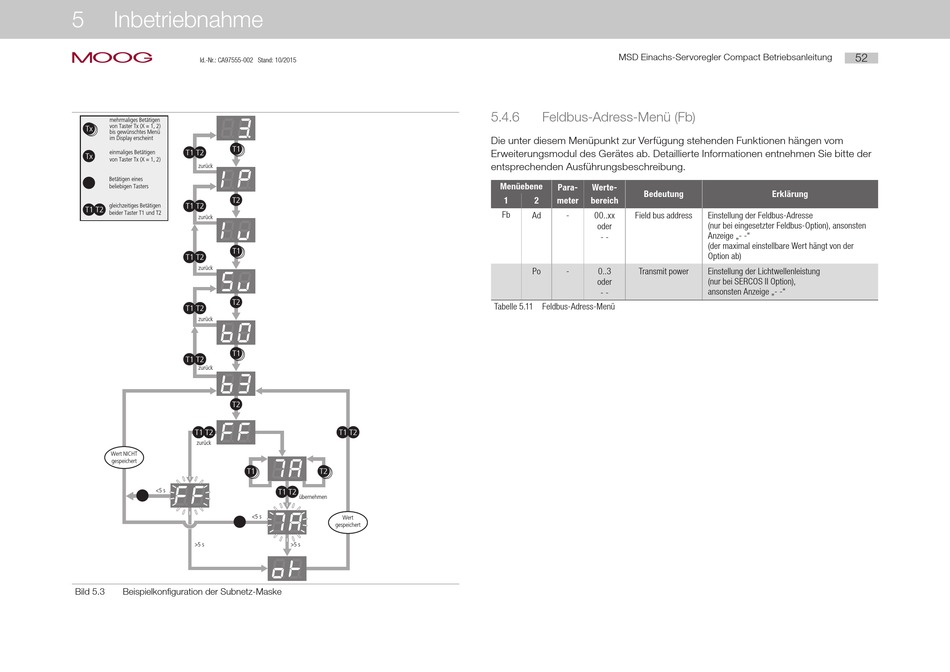

Feldbus-Adress-Menü (Fb); Erklärung - Moog MSD Betriebsanleitung

5 Inbetriebnahme
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
mehrmaliges Betätigen
von Taster Tx (X = 1, 2)
Tx
bis gewünschtes Menü
im Display erscheint
T1
einmaliges Betätigen T1 T2
Tx
von Taster Tx (X = 1, 2)
zurück
Betätigen eines
beliebigen Tasters
T2
T1 T2
gleichzeitiges Betätigen
T1 T2
beider Taster T1 und T2
zurück
T1
T1 T2
zurück
T2
T1 T2
zurück
T1
T1 T2
zurück
T2
T1 T2
zurück
Wert NICHT
gespeichert
T1
<5 s
>5 s
Bild 5.3 Beispielkonfiguration der Subnetz-Maske
T1 T2
T2
T1 T2
übernehmen
<5 s
Wert
gespeichert
>5 s
MSD Einachs-Servoregler Compact Betriebsanleitung
5.4.6 Feldbus-Adress-Menü (Fb)
Die unter diesem Menüpunkt zur Verfügung stehenden Funktionen hängen vom
Erweiterungsmodul des Gerätes ab. Detaillierte Informationen entnehmen Sie bitte der
entsprechenden Ausführungsbeschreibung.
Menüebene
Para- Werte-
Bedeutung
1 2 meter bereich
Fb
Ad - 00..xx Field bus address
oder
- -
Po - 0..3 Transmit power
oder
- -
Tabelle 5.11 Feldbus-Adress-Menü
52
Erklärung
Einstellung der Feldbus-Adresse
(nur bei eingesetzter Feldbus-Option), ansonsten
Anzeige „- -"
(der maximal einstellbare Wert hängt von der
Option ab)
Einstellung der Lichtwellenleistung
(nur bei SERCOS II Option),
ansonsten Anzeige „- -"
