4.5

EMV-gerechte Installation

4.5.1 Störfestigkeit der Servoregler
HINWEIS
Dies ist ein Produkt mit eingeschränkter Erhältlichkeit nach IEC/EN 61800-3.
Das Produkt kann Funkstörungen verursachen; in diesem Fall kann es für
den Betreiber erforderlich sein, entsprechende Maßnahmen zu ergreifen.
Für die Servoregler stehen externe Funkentstörfilter (CB09937-002 bis CB09940-
002, CB09942-002, für C5 vorläufig CA71185-001) zur Verfügung. Mit dem vorge-
schriebenen Messverfahren und dem externen Netzfilter halten diese Servoregler die
EMV-Produktnorm IEC/EN 61800-3 für „Erste Umgebung" (Wohnbereich C2) und
„Zweite Umgebung" (Industriebereich C3) ein.
4.5.2

Musteraufbau

Der auf den folgenden Seiten dargestellte Musteraufbau soll Ihnen die wichtigsten Maß-
nahmen für einen EMV-gerechten Aufbau exemplarisch veranschaulichen.
HINWEIS
Der Musteraufbau ist lediglich eine Empfehlung und garantiert nicht automa-
tisch die Einhaltung der geltenden EMV-Richtlinien. Der Nachweis zur Einhal-
tung der in der Norm geforderten Schutzziele muss vom Errichter/Betreiber
einer Maschine und/oder Anlage erbracht werden.
Übersicht
Das Bild 4.5 bietet Ihnen eine Übersicht der mindestens benötigten Komponenten:
A. Montageplatte mit Kabelkanälen
B. MSD Einachs-Servoregler Compact
C. Netzfilter
D. Netzdrossel
E. Verteilerschiene für AC-Leistungsversorgung und Steuerversorgung (+24 V DC)
Anordnung und Verkabelung basieren auf den Vorgaben in Abschnitt 4.1 Die numme-
rierten roten Pfeile verweisen auf vier sehr wichtige detaillierte Hinweise, die auf den
nächsten Seiten folgen.
MSD Einachs-Servoregler Compact Betriebsanleitung
A
B
C
D
E

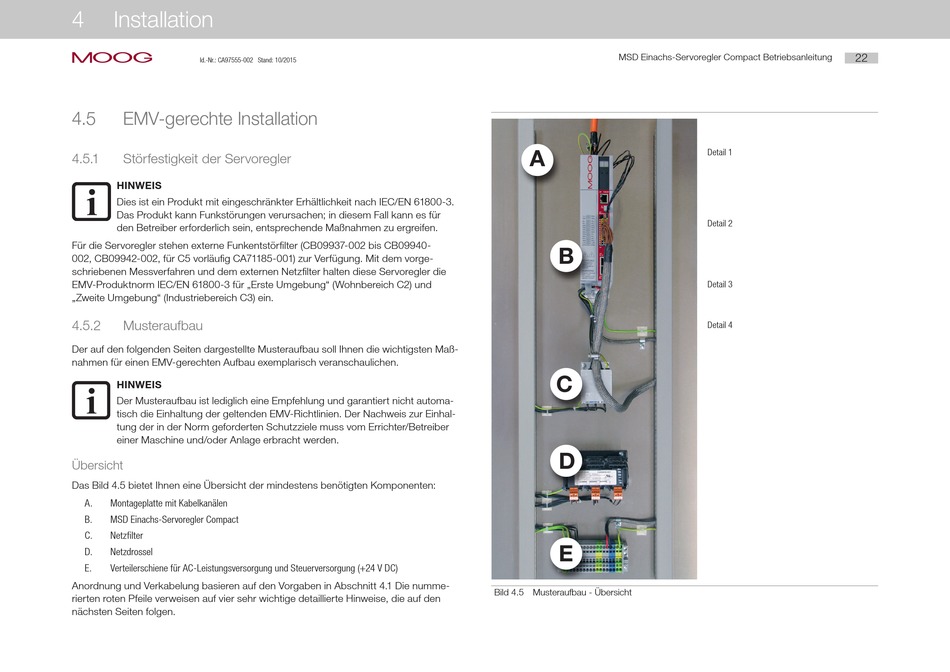

Bild 4.5 Musteraufbau - Übersicht
