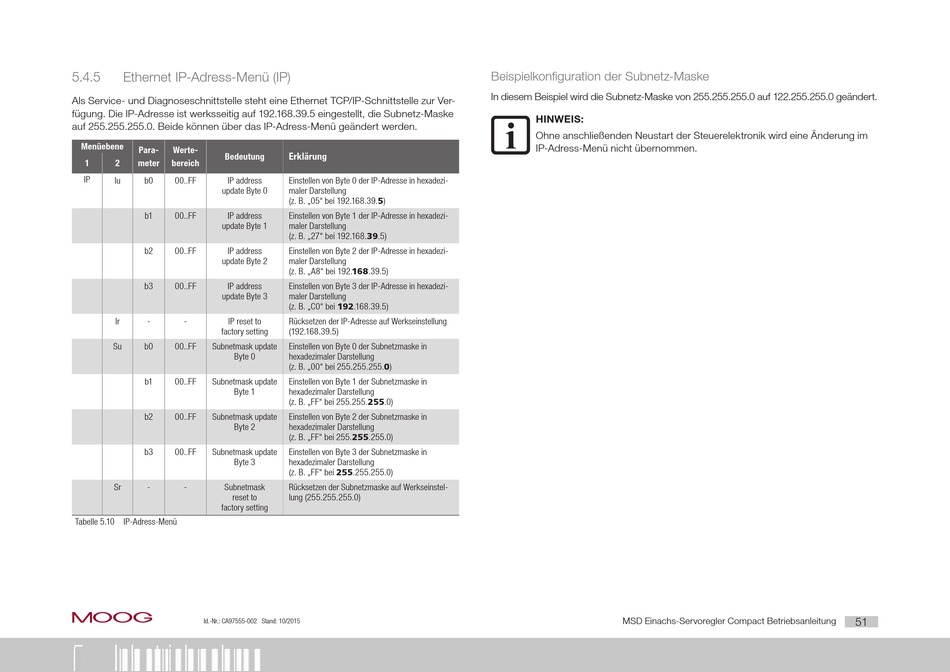

5.4.5 Ethernet IP-Adress-Menü (IP)
Als Service- und Diagnoseschnittstelle steht eine Ethernet TCP/IP-Schnittstelle zur Ver-
fügung. Die IP-Adresse ist werksseitig auf 192.168.39.5 eingestellt, die Subnetz-Maske
auf 255.255.255.0. Beide können über das IP-Adress-Menü geändert werden.
Menüebene
Para- Werte-
Bedeutung
1 2 meter bereich
IP
Iu b0 00..FF IP address
update Byte 0
b1 00..FF IP address
update Byte 1
b2 00..FF IP address
update Byte 2
b3 00..FF IP address
update Byte 3
Ir - - IP reset to
factory setting
Su b0 00..FF Subnetmask update
Byte 0
b1 00..FF Subnetmask update
Byte 1
b2 00..FF Subnetmask update
Byte 2
b3 00..FF Subnetmask update
Byte 3
Sr - - Subnetmask
reset to
factory setting
Tabelle 5.10 IP-Adress-Menü
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
5 Inbetriebnahme
Erklärung
Einstellen von Byte 0 der IP-Adresse in hexadezi-
maler Darstellung
(z. B. „05" bei 192.168.39.5)
Einstellen von Byte 1 der IP-Adresse in hexadezi-
maler Darstellung
(z. B. „27" bei 192.168.39.5)
Einstellen von Byte 2 der IP-Adresse in hexadezi-
maler Darstellung
(z. B. „A8" bei 192.168.39.5)
Einstellen von Byte 3 der IP-Adresse in hexadezi-
maler Darstellung
(z. B. „C0" bei 192.168.39.5)
Rücksetzen der IP-Adresse auf Werkseinstellung
(192.168.39.5)
Einstellen von Byte 0 der Subnetzmaske in
hexadezimaler Darstellung
(z. B. „00" bei 255.255.255.0)
Einstellen von Byte 1 der Subnetzmaske in
hexadezimaler Darstellung
(z. B. „FF" bei 255.255.255.0)
Einstellen von Byte 2 der Subnetzmaske in
hexadezimaler Darstellung
(z. B. „FF" bei 255.255.255.0)
Einstellen von Byte 3 der Subnetzmaske in
hexadezimaler Darstellung
(z. B. „FF" bei 255.255.255.0)
Rücksetzen der Subnetzmaske auf Werkseinstel-
lung (255.255.255.0)

Beispielkonfiguration der Subnetz-Maske

In diesem Beispiel wird die Subnetz-Maske von 255.255.255.0 auf 122.255.255.0 geändert.
HINWEIS:
Ohne anschließenden Neustart der Steuerelektronik wird eine Änderung im
IP-Adress-Menü nicht übernommen.
