6

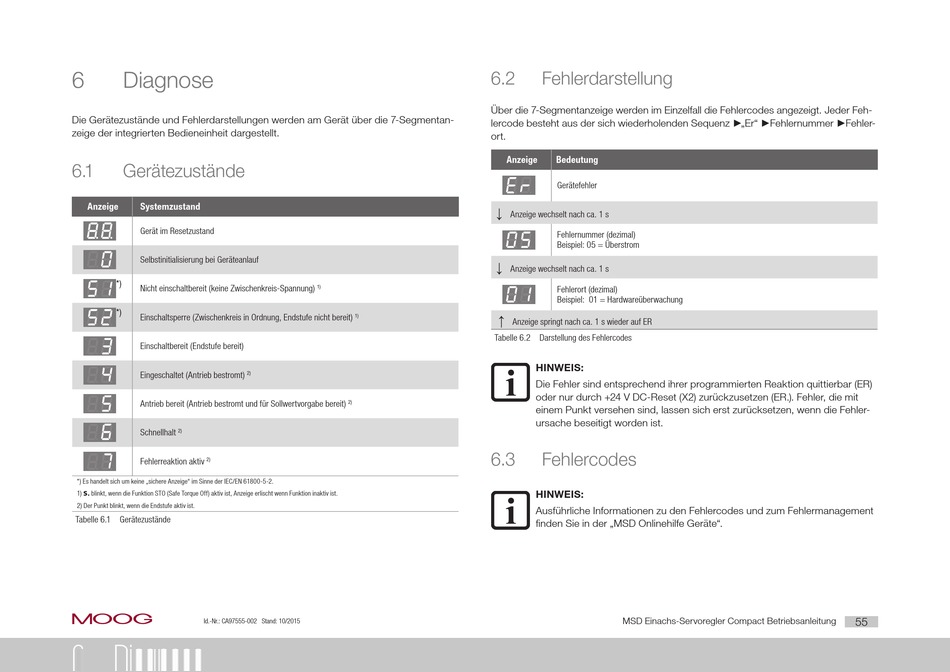

Diagnose

Die Gerätezustände und Fehlerdarstellungen werden am Gerät über die 7-Segmentan-
zeige der integrierten Bedieneinheit dargestellt.
6.1 Gerätezustände
Anzeige Systemzustand
Gerät im Resetzustand
Selbstinitialisierung bei Geräteanlauf
*)
Nicht einschaltbereit (keine Zwischenkreis-Spannung)
*)
Einschaltsperre (Zwischenkreis in Ordnung, Endstufe nicht bereit)
Einschaltbereit (Endstufe bereit)
Eingeschaltet (Antrieb bestromt)
2)
Antrieb bereit (Antrieb bestromt und für Sollwertvorgabe bereit)
Schnellhalt 2)
Fehlerreaktion aktiv
2)
*) Es handelt sich um keine „sichere Anzeige" im Sinne der IEC/EN 61800-5-2.
1) S. blinkt, wenn die Funktion STO (Safe Torque Off) aktiv ist, Anzeige erlischt wenn Funktion inaktiv ist.
2) Der Punkt blinkt, wenn die Endstufe aktiv ist.
Tabelle 6.1 Gerätezustände
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
6 Diagnose
6.2
Über die 7-Segmentanzeige werden im Einzelfall die Fehlercodes angezeigt. Jeder Feh-
lercode besteht aus der sich wiederholenden Sequenz ►„Er" ►Fehlernummer ►Fehler-
ort.
↓
↓
1)
1)
Tabelle 6.2 Darstellung des Fehlercodes
2)
6.3

Fehlerdarstellung

Anzeige Bedeutung
Gerätefehler
Anzeige wechselt nach ca. 1 s
Fehlernummer (dezimal)
Beispiel: 05 = Überstrom
Anzeige wechselt nach ca. 1 s
Fehlerort (dezimal)
Beispiel: 01 = Hardwareüberwachung
↑
Anzeige springt nach ca. 1 s wieder auf ER
HINWEIS:
Die Fehler sind entsprechend ihrer programmierten Reaktion quittierbar (ER)
oder nur durch +24 V DC-Reset (X2) zurückzusetzen (ER.). Fehler, die mit
einem Punkt versehen sind, lassen sich erst zurücksetzen, wenn die Fehler-
ursache beseitigt worden ist.

Fehlercodes

HINWEIS:
Ausführliche Informationen zu den Fehlercodes und zum Fehlermanagement
finden Sie in der „MSD Onlinehilfe Geräte".
MSD Einachs-Servoregler Compact Betriebsanleitung
55
