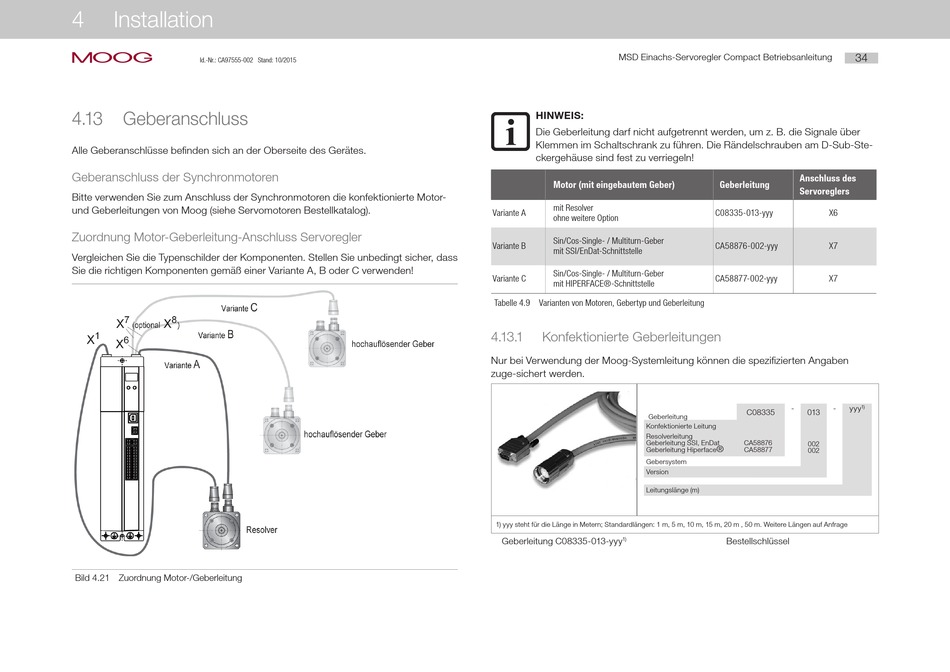

Geberanschluss
Alle Geberanschlüsse befinden sich an der Oberseite des Gerätes.
Geberanschluss der Synchronmotoren
Bitte verwenden Sie zum Anschluss der Synchronmotoren die konfektionierte Motor-
und Geberleitungen von Moog (siehe Servomotoren Bestellkatalog).
Zuordnung Motor-Geberleitung-Anschluss Servoregler
Vergleichen Sie die Typenschilder der Komponenten. Stellen Sie unbedingt sicher, dass
Sie die richtigen Komponenten gemäß einer Variante A, B oder C verwenden!
Bild 4.21 Zuordnung Motor-/Geberleitung
MSD Einachs-Servoregler Compact Betriebsanleitung
HINWEIS:
Die Geberleitung darf nicht aufgetrennt werden, um z. B. die Signale über
Klemmen im Schaltschrank zu führen. Die Rändelschrauben am D-Sub-Ste-
ckergehäuse sind fest zu verriegeln!
Motor (mit eingebautem Geber)
mit Resolver
Variante A
ohne weitere Option
Sin/Cos-Single- / Multiturn-Geber
Variante B
mit SSI/EnDat-Schnittstelle
Sin/Cos-Single- / Multiturn-Geber
Variante C
mit HIPERFACE®-Schnittstelle
Tabelle 4.9 Varianten von Motoren, Gebertyp und Geberleitung
4.13.1
Konfektionierte Geberleitungen
Nur bei Verwendung der Moog-Systemleitung können die spezifizierten Angaben
zuge-sichert werden.
Geberleitung
Konfektionierte Leitung
Resolverleitung
Geberleitung SSI, EnDat
Geberleitung Hiperface
Gebersystem
Version
Leitungslänge (m)
1) yyy steht für die Länge in Metern; Standardlängen: 1 m, 5 m, 10 m, 15 m, 20 m , 50 m. Weitere Längen auf Anfrage
Geberleitung C08335-013-yyy
1)
34
Anschluss des
Geberleitung
Servoreglers
C08335-013-yyy
X6
CA58876-002-yyy
X7
CA58877-002-yyy
X7
-
-
yyy
1)
C08335
013
CA58876
002
®
CA58877
002
Bestellschlüssel
