3.2.1 Abmaße der Geräte
Baugröße C2
MSD Einachs-Servoregler G394-030
Compact G394-020
Gewicht [kg] 1,0
B (Breite)
H (Höhe) 1) 210
T (Tiefe) 1) 142
A
A1 -
C 225
C1
D Ø
H1 235
Schrauben 2 x M4
alle Maße in mm
1) ohne Klemmen/Stecker
Tabelle 3.2 MSD Einachs-Servoregler Compact Abmaße - siehe Bild 3.1 und Bild 3.2
.
C3 C4 C5
G394-059 G394-080 G394-120
G394-035 G394-065 G394-165
1,5 2,8 5,9
55 90
290 291
189 235,5
27,5 20
- 40 50
305 313
5 6
4,8
315 324
4 x M4
MSD Einachs-Servoregler Compact Betriebsanleitung
A1
C H1
C
C2 + C3
C4
D
C1
A
B
D
C1
A
B

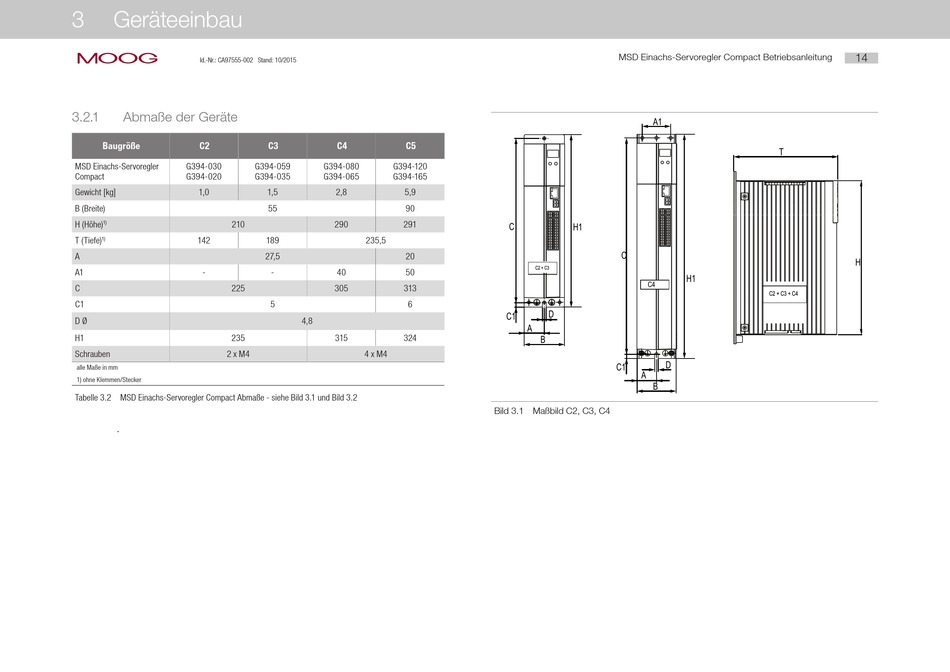

Bild 3.1 Maßbild C2, C3, C4
14
T
H
H1
C2 + C3 + C4
