PE
X1.c
X1.b
X1.a
S
X8
X7
X6
D1, D2
T1, T2
X9
X2
X5
X13
X3
X4
T. Software
T. Hardware
PE
OP1

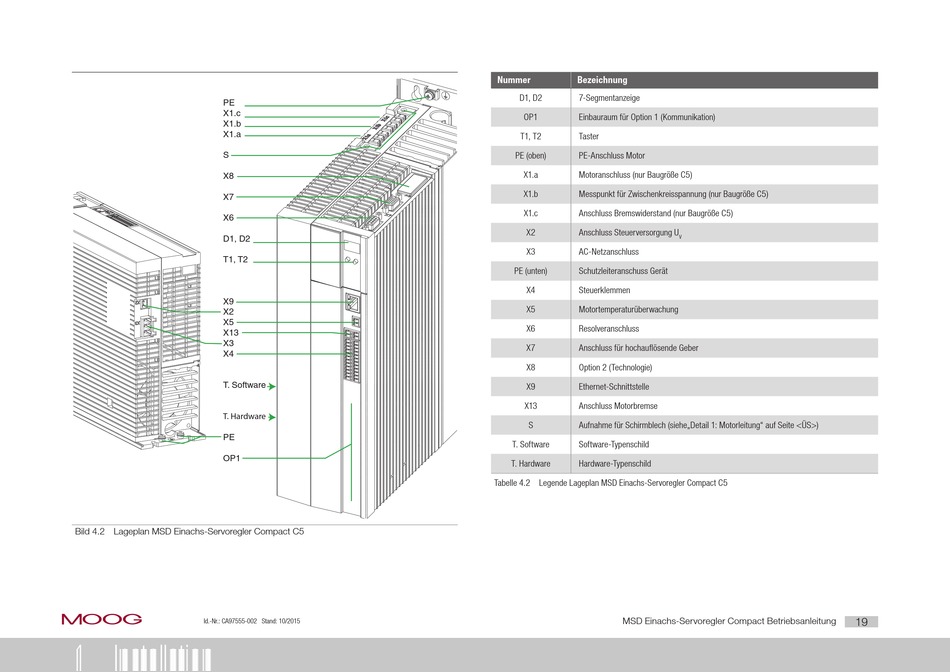

Bild 4.2 Lageplan MSD Einachs-Servoregler Compact C5
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4 Installation
Nummer Bezeichnung
D1, D2 7-Segmentanzeige
OP1 Einbauraum für Option 1 (Kommunikation)
T1, T2 Taster
PE (oben) PE-Anschluss Motor
X1.a Motoranschluss (nur Baugröße C5)
X1.b Messpunkt für Zwischenkreisspannung (nur Baugröße C5)
X1.c Anschluss Bremswiderstand (nur Baugröße C5)
X2 Anschluss Steuerversorgung U
X3 AC-Netzanschluss
PE (unten) Schutzleiteranschuss Gerät
X4 Steuerklemmen
X5 Motortemperaturüberwachung
X6 Resolveranschluss
X7 Anschluss für hochauflösende Geber
X8 Option 2 (Technologie)
X9 Ethernet-Schnittstelle
X13 Anschluss Motorbremse
S Aufnahme für Schirmblech (siehe„Detail 1: Motorleitung" auf Seite <ÜS>)
T. Software Software-Typenschild
T. Hardware Hardware-Typenschild
Tabelle 4.2 Legende Lageplan MSD Einachs-Servoregler Compact C5
