4 Installation
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4.2

Lageplan

Im Folgenden finden Sie die Lagepläne, aus denen Sie die jeweilige Position der Ste-
cker und Klemmen finden können. Zur besseren Orientierung sind die Bezeichnungen
der Stecker und Klemmen mit einem Kürzel versehen.
H1
X1
X8
X7
X6
D1, D2
T1, T2
X9
X2
X5
X13
X3
X4
TS-Software
PE
TS-Hardware
OP1

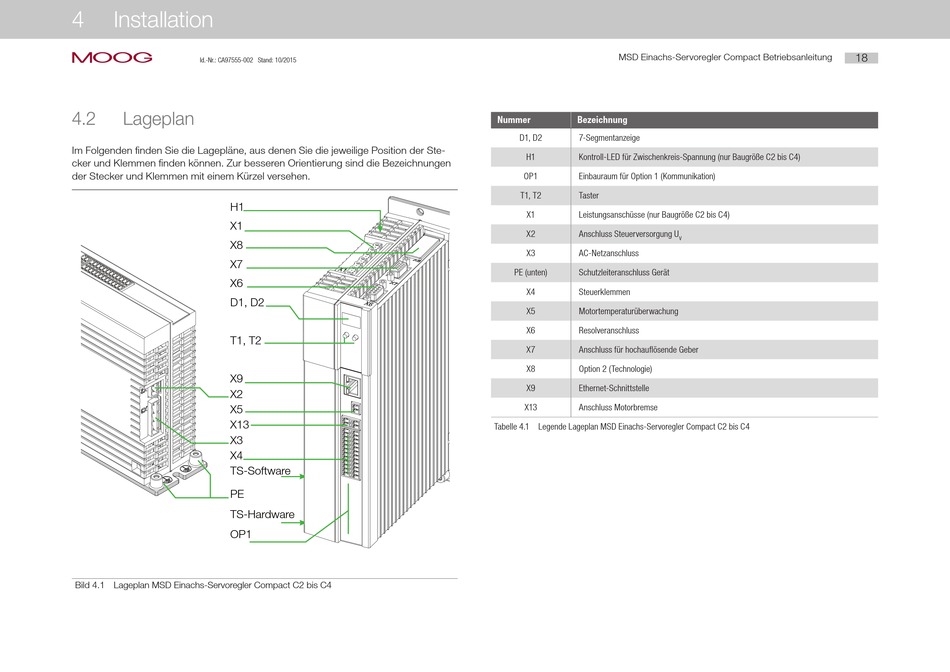

Bild 4.1 Lageplan MSD Einachs-Servoregler Compact C2 bis C4
MSD Einachs-Servoregler Compact Betriebsanleitung
Nummer

Bezeichnung

D1, D2 7-Segmentanzeige
H1 Kontroll-LED für Zwischenkreis-Spannung (nur Baugröße C2 bis C4)
OP1 Einbauraum für Option 1 (Kommunikation)
T1, T2 Taster
X1 Leistungsanschüsse (nur Baugröße C2 bis C4)
X2 Anschluss Steuerversorgung U
X3 AC-Netzanschluss
PE (unten) Schutzleiteranschluss Gerät
X4 Steuerklemmen
X5 Motortemperaturüberwachung
X6 Resolveranschluss
X7 Anschluss für hochauflösende Geber
X8 Option 2 (Technologie)
X9 Ethernet-Schnittstelle
X13 Anschluss Motorbremse
Tabelle 4.1 Legende Lageplan MSD Einachs-Servoregler Compact C2 bis C4
18
V
