Anschluss der Servomotoren
Bitte verwenden Sie zum Anschluss der Servomotoren die konfektionierte Motorleitung.
Oberseite
X1
U
Motor
~
V
3
W
L-
Zwischenkreis
L+
Gefahr!
RB
Brems-
widerstand
n
X8
Option 2
(+)
(-)
n
X7
1+
10
Geber
9
1-
6
X6
1+
5
Resolver
9
1-
+
X5
-
Front
4
V+
24 V DC Versorgung
X13
3
GND
für Bremse
2
Bremse (+)
OSD03
1
Bremse (-)
GND

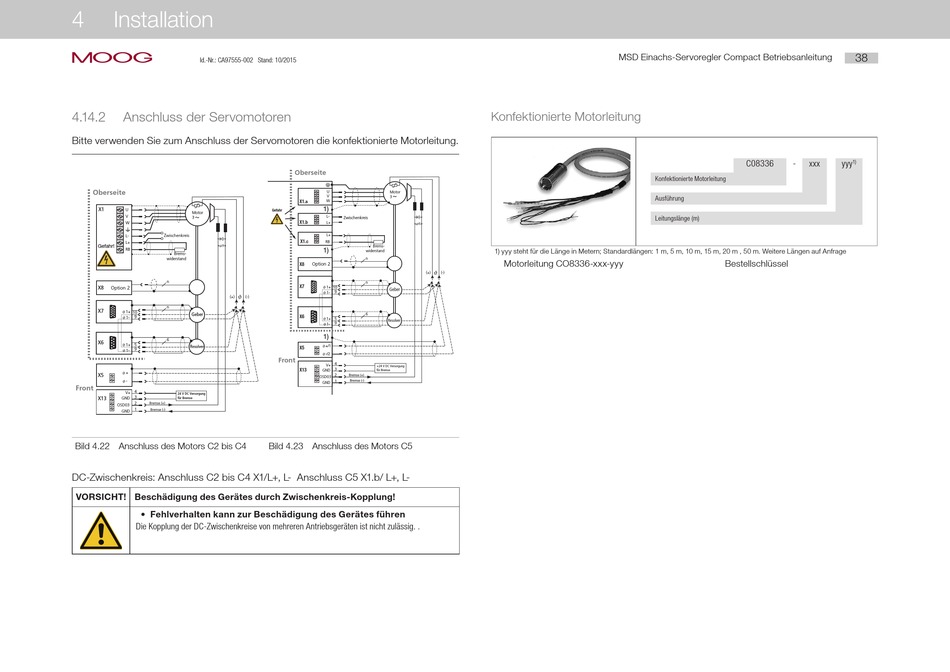

Bild 4.22 Anschluss des Motors C2 bis C4
DC-Zwischenkreis: Anschluss C2 bis C4 X1/L+, L- Anschluss C5 X1.b/ L+, L-
VORSICHT! Beschädigung des Gerätes durch Zwischenkreis-Kopplung!
• Fehlverhalten kann zur Beschädigung des Gerätes führen
Die Kopplung der DC-Zwischenkreise von mehreren Antriebsgeräten ist nicht zulässig. .
Oberseite
U
Motor
~
V
3
X1.a
W
1)
Gefahr
L-
Zwischenkreis
X1.b
L+
L+
X1.c
RB
Brems-
1)
widerstand
n
X8
Option 2
(+)
(-)
n
X7
1+
10
Geber
9
1-
6
X6
1+
5
Resolver
9
1-
1)
+/1
X5
-/2
Front
4
V+
+24 V DC Versorgung
3
X13
GND
für Bremse
OSD03 2
Bremse (+)
1
Bremse (-)
GND
Bild 4.23 Anschluss des Motors C5
MSD Einachs-Servoregler Compact Betriebsanleitung
Konfektionierte Motorleitung
Konfektionierte Motorleitung
Ausführung
Leitungslänge (m)
1) yyy steht für die Länge in Metern; Standardlängen: 1 m, 5 m, 10 m, 15 m, 20 m , 50 m. Weitere Längen auf Anfrage
Motorleitung CO8336-xxx-yyy
38
C08336
-
xxx
yyy
1)
Bestellschlüssel
