4.7

Potenzialtrennkonzept

Die Steuerelektronik mit seiner Logik (µP), den Geberanschlüssen und den Ein- und
Ausgängen ist vom Leistungsteil (Netzversorgung/ Zwischenkreis) galvanisch getrennt.
Alle Steueranschlüsse sind als Sicherheitskleinspannungskreis (SELV/PELV) ausgeführt
und dürfen nur mit solchen SELV- bzw. PELV-Spannungen entsprechend der jewei-
ligen Spezifikation betrieben werden. Dies bedeutet auf der Steuerseite einen sicheren
Schutz vor elektrischem Schlag.
Sie benötigt deshalb eine separate Steuerversorgung, die den Anforderungen an einen
SELV/PELV entspricht.
Die nebenstehende Übersicht zeigt Ihnen detailliert die Potenzialbezüge der einzelnen
Anschlüsse.
Durch dieses Konzept wird auch eine höhere Betriebssicherheit des Servoreglers
erreicht.
SELV = Safety Extra Low Voltage (Sicherheitskleinspannung)
PELV = Protective Extra Low Voltage (Schutzkleinspannung)
MSD Einachs-Servoregler Compact Betriebsanleitung
X4/15
I
PE
ISD00
LIM
ISD01
ISD02
ISD03
ISD04
DGND
ISD05
X4/21
V
I
µP
ISD06
LIM
DGND
GNDµP
X4/10
I
ENPO
LIM
DGND
X4/22
I
ISDSH
LIM
DGND
X4/14
F1
ϑ
U
X4/2
H F2
ϑ
X4/13
µP
DGND X4/1
DGND
X4/7
OSD00
DGND
X4/8
OSD01
DGND
X4/9
OSD02
komplexe
PE GNDµP DGND
nicht lineare
DGND
Impedanz

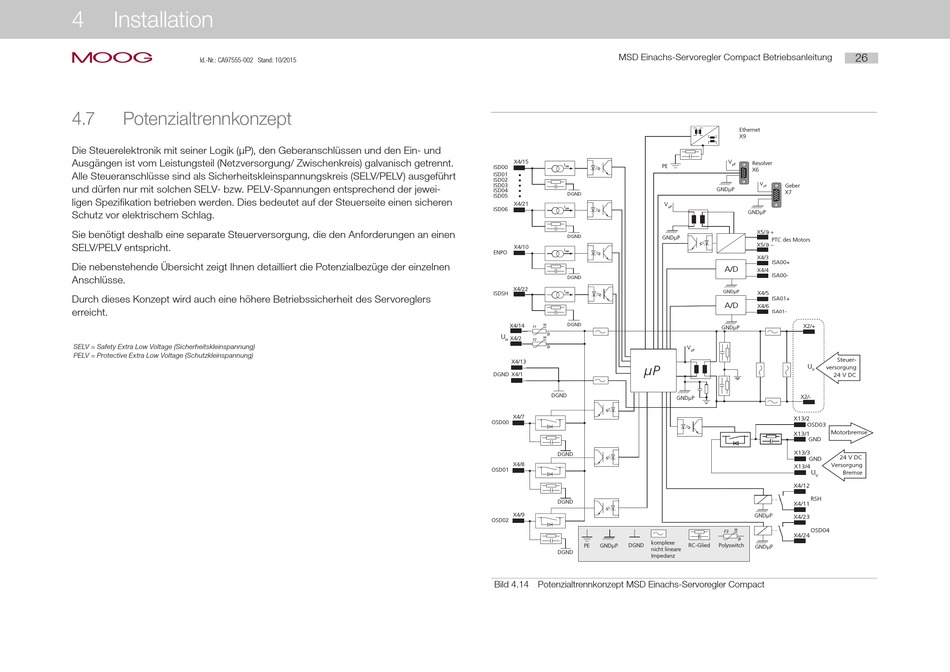

Bild 4.14 Potenzialtrennkonzept MSD Einachs-Servoregler Compact
