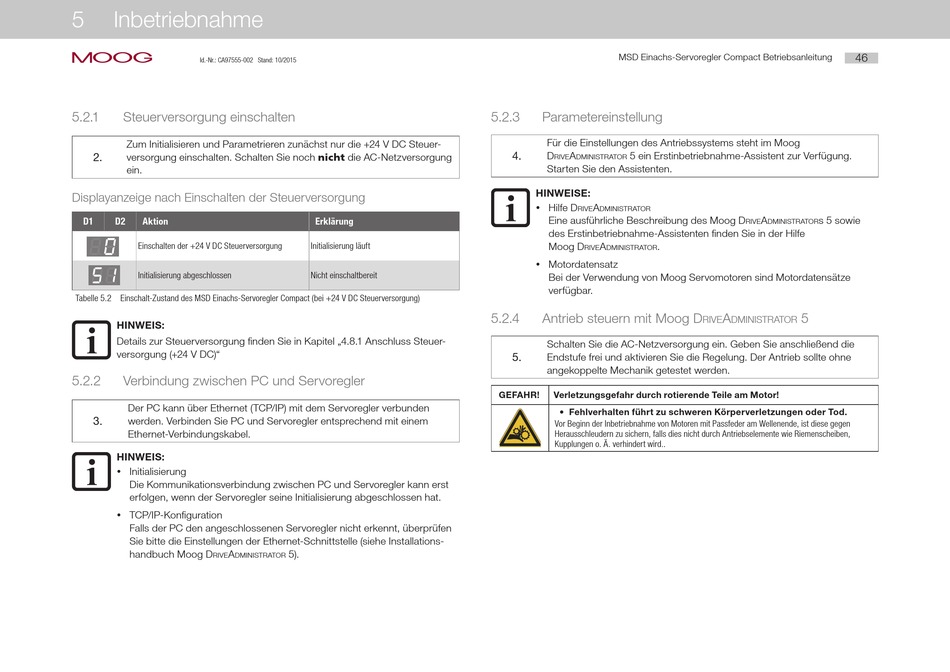

5 Inbetriebnahme
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
5.2.1

Steuerversorgung einschalten

Zum Initialisieren und Parametrieren zunächst nur die +24 V DC Steuer-
2. versorgung einschalten. Schalten Sie noch nicht die AC-Netzversorgung
ein.

Displayanzeige nach Einschalten der Steuerversorgung

D1 D2 Aktion
Einschalten der +24 V DC Steuerversorgung
Initialisierung abgeschlossen
Tabelle 5.2 Einschalt-Zustand des MSD Einachs-Servoregler Compact (bei +24 V DC Steuerversorgung)
HINWEIS:
Details zur Steuerversorgung finden Sie in Kapitel „4.8.1 Anschluss Steuer-
versorgung (+24 V DC)"
5.2.2

Verbindung zwischen PC und Servoregler

Der PC kann über Ethernet (TCP/IP) mit dem Servoregler verbunden
3. werden. Verbinden Sie PC und Servoregler entsprechend mit einem
Ethernet-Verbindungskabel.
HINWEIS:
y Initialisierung
Die Kommunikationsverbindung zwischen PC und Servoregler kann erst
erfolgen, wenn der Servoregler seine Initialisierung abgeschlossen hat.
y TCP/IP-Konfiguration
Falls der PC den angeschlossenen Servoregler nicht erkennt, überprüfen
Sie bitte die Einstellungen der Ethernet-Schnittstelle (siehe Installations-
handbuch Moog D A
rive DministrAtor
Erklärung
Initialisierung läuft
Nicht einschaltbereit
5).
MSD Einachs-Servoregler Compact Betriebsanleitung
5.2.3

Parametereinstellung

Für die Einstellungen des Antriebssystems steht im Moog
4. D A 5 ein Erstinbetriebnahme-Assistent zur Verfügung.
rive DministrAtor
Starten Sie den Assistenten.
HINWEISE:
y Hilfe D A
rive DministrAtor
Eine ausführliche Beschreibung des Moog D
des Erstinbetriebnahme-Assistenten finden Sie in der Hilfe
Moog D A .
rive DministrAtor
y Motordatensatz
Bei der Verwendung von Moog Servomotoren sind Motordatensätze
verfügbar.
5.2.4 Antrieb steuern mit Moog D
Schalten Sie die AC-Netzversorgung ein. Geben Sie anschließend die
5. Endstufe frei und aktivieren Sie die Regelung. Der Antrieb sollte ohne
angekoppelte Mechanik getestet werden.
GEFAHR! Verletzungsgefahr durch rotierende Teile am Motor!
• Fehlverhalten führt zu schweren Körperverletzungen oder Tod.
Vor Beginn der Inbetriebnahme von Motoren mit Passfeder am Wel lenende, ist diese gegen
Herausschleudern zu sichern, falls dies nicht durch Antriebselemente wie Riemenscheiben,
Kupplungen o. Ä. verhindert wird..
46
A s 5 sowie
rive DministrAtor
A 5
