Beispielkonfiguration der Feldbus-Adresse

In diesem Beispiel wird die Feldbus-Adresse von 1 auf 23 gesetzt.
HINWEIS:
Ohne anschließenden Neustart der Steuerelektronik wird eine Änderung im
Feldbus-Adress-Menü nicht übernommen.
mehrmaliges Betätigen
von Taster Tx (X = 1, 2)
Tx
bis gewünschtes Menü
im Display erscheint
T1
einmaliges Betätigen
T1 T2
Tx
von Taster Tx (X = 1, 2)
zurück
Betätigen eines
beliebigen Tasters
T2
gleichzeitiges Betätigen
T1 T2
T1 T2
beider Taster T1 und T2
zurück
T2
T1 T2
zurück
Wert NICHT
gespeichert
T1
<5 s
<5 s
>5 s

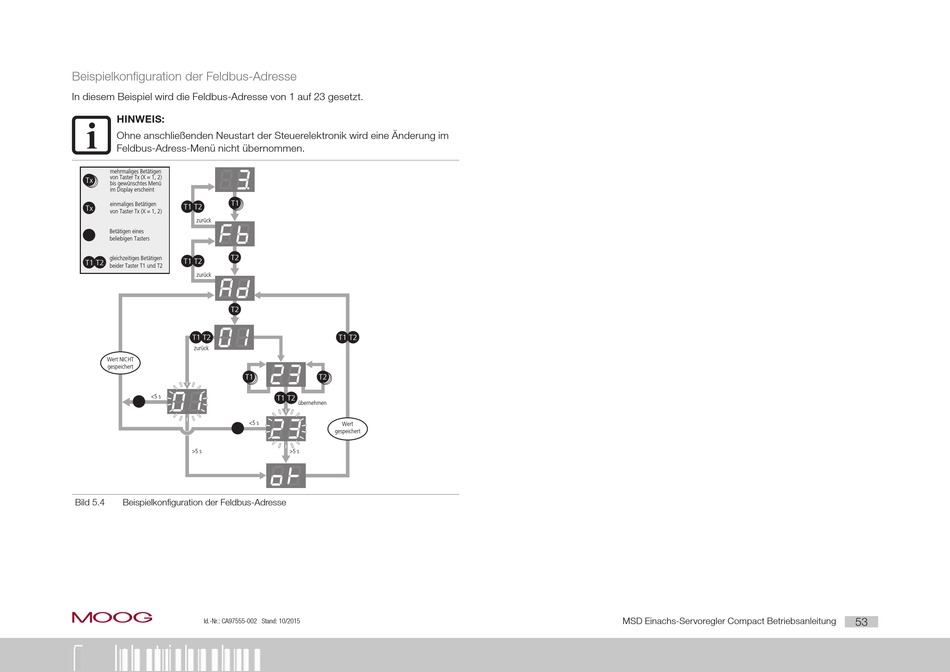

Bild 5.4 Beispielkonfiguration der Feldbus-Adresse
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
5 Inbetriebnahme
T1 T2
T2
T1 T2
übernehmen
Wert
gespeichert
>5 s
