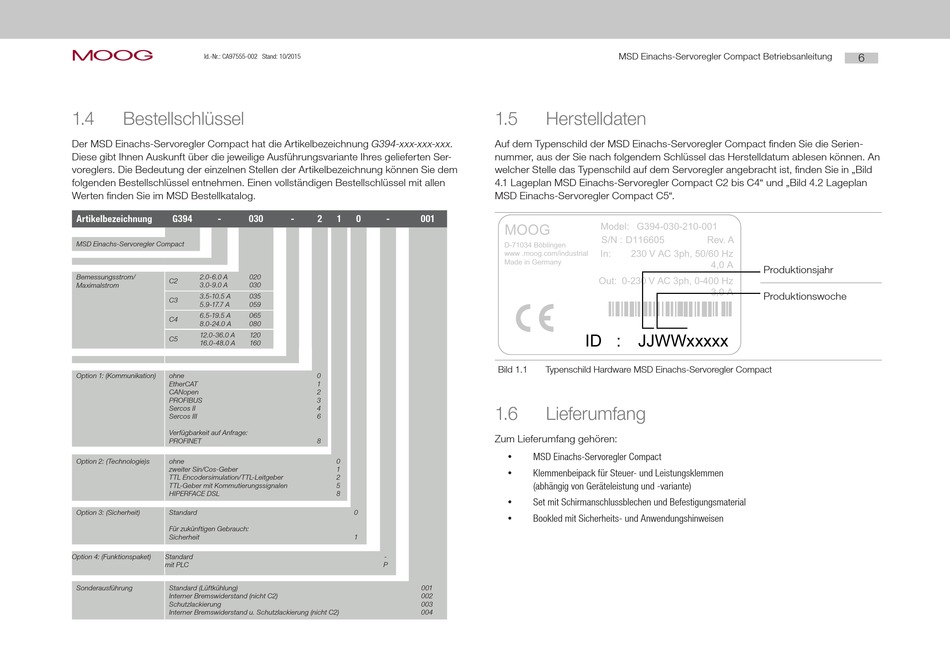

1.4 Bestellschlüssel
Der MSD Einachs-Servoregler Compact hat die Artikelbezeichnung G394-xxx-xxx-xxx.
Diese gibt Ihnen Auskunft über die jeweilige Ausführungsvariante Ihres gelieferten Ser-
voreglers. Die Bedeutung der einzelnen Stellen der Artikelbezeichnung können Sie dem
folgenden Bestellschlüssel entnehmen. Einen vollständigen Bestellschlüssel mit allen
Werten finden Sie im MSD Bestellkatalog.
Artikelbezeichnung G394 - 030
MSD Einachs-Servoregler Compact
2.0-6.0 A 020
Bemessungsstrom/
C2
Maximalstrom 3.0-9.0 A 030
3.5-10.5 A 035
C3
5.9-17.7 A 059
6.5-19.5 A 065
C4
8.0-24.0 A 080
12.0-36.0 A 120
C5
16.0-48.0 A 160
Option 1: (Kommunikation) ohne
EtherCAT
CANopen
PROFIBUS
Sercos II
Sercos III
Verfügbarkeit auf Anfrage:
PROFINET
Option 2: (Technologie)s ohne
zweiter Sin/Cos-Geber
TTL Encodersimulation/TTL-Leitgeber
TTL-Geber mit Kommutierungssignalen
HIPERFACE DSL
Option 3: (Sicherheit) Standard
Für zukünftigen Gebrauch:
Sicherheit
Option 4: (Funktionspaket) Standard
mit PLC
Sonderausführung Standard (Lüftkühlung)
Interner Bremswiderstand (nicht C2)
Schutzlackierung
Interner Bremswiderstand u. Schutzlackierung (nicht C2)
- 2 1 0 - 001
0
1
2
3
4
6
8
0
1
2
5
8
0
1
-
P
001
002
003
004
MSD Einachs-Servoregler Compact Betriebsanleitung
1.5 Herstelldaten
Auf dem Typenschild der MSD Einachs-Servoregler Compact finden Sie die Serien-
nummer, aus der Sie nach folgendem Schlüssel das Herstelldatum ablesen können. An
welcher Stelle das Typenschild auf dem Servoregler angebracht ist, finden Sie in „Bild
4.1 Lageplan MSD Einachs-Servoregler Compact C2 bis C4" und „Bild 4.2 Lageplan
MSD Einachs-Servoregler Compact C5".
MOOG Model: : G394-030-210-001
S/N : D116605
D-71034 Böblingen
In: 230 V AC 3ph, 50/60 Hz
www .moog.com/industrial
Made in Germany
Out: 0-230 V AC 3ph, 0-400 Hz
ID : JJWWxxxxx
Bild 1.1 Typenschild Hardware MSD Einachs-Servoregler Compact
1.6

Lieferumfang

Zum Lieferumfang gehören:
MSD Einachs-Servoregler Compact
y
y Klemmenbeipack für Steuer- und Leistungsklemmen
(abhängig von Geräteleistung und -variante)
y Set mit Schirmanschlussblechen und Befestigungsmaterial
y Bookled mit Sicherheits- und Anwendungshinweisen
