A Anhang
moog
Id.-Nr.: CA97555-002 Stand: 10/2015

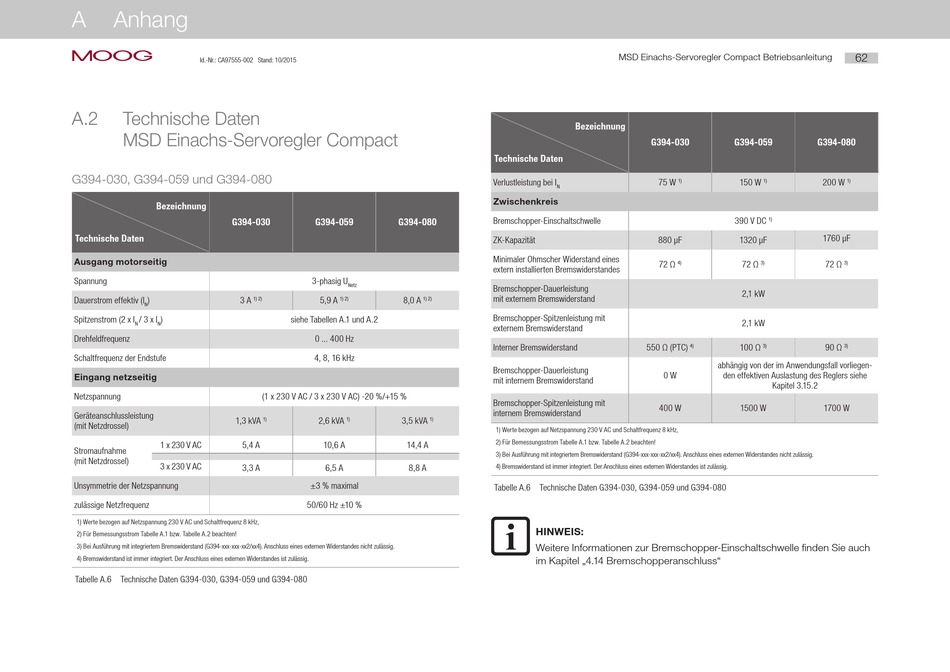

A.2 Technische Daten
MSD Einachs-Servoregler Compact
G394-030, G394-059 und G394-080
Bezeichnung
G394-030
Technische Daten
Ausgang motorseitig
Spannung
Dauerstrom effektiv (l ) 3 A
n
Spitzenstrom (2 x I / 3 x I )
N N
Drehfeldfrequenz
Schaltfrequenz der Endstufe
Eingang netzseitig
Netzspannung
Geräteanschlussleistung
1,3 kVA
(mit Netzdrossel)
1 x 230 V AC 5,4 A
Stromaufnahme
(mit Netzdrossel)
3 x 230 V AC
3,3 A
Unsymmetrie der Netzspannung
zulässige Netzfrequenz
1) Werte bezogen auf Netzspannung 230 V AC und Schaltfrequenz 8 kHz,
2) Für Bemessungsstrom Tabelle A.1 bzw. Tabelle A.2 beachten!
3) Bei Ausführung mit integriertem Bremswiderstand (G394-xxx-xxx-xx2/xx4). Anschluss eines externen Widerstandes nicht zulässig.
4) Bremswiderstand ist immer integriert. Der Anschluss eines externen Widerstandes ist zulässig.
Tabelle A.6 Technische Daten G394-030, G394-059 und G394-080
G394-059 G394-080
3-phasig U
Netz
1) 2) 5,9 A 1) 2) 8,0 A 1) 2)
siehe Tabellen A.1 und A.2
0 ... 400 Hz
4, 8, 16 kHz
(1 x 230 V AC / 3 x 230 V AC) -20 %/+15 %
2,6 kVA 3,5 kVA
1) 1) 1)
10,6 A 14,4 A
6,5 A 8,8 A
±3 % maximal
50/60 Hz ±10 %
MSD Einachs-Servoregler Compact Betriebsanleitung
Bezeichnung
G394-030
Technische Daten
Verlustleistung bei I 75 W
N
Zwischenkreis
Bremschopper-Einschaltschwelle
ZK-Kapazität 880 µF
Minimaler Ohmscher Widerstand eines
72 Ω
extern installierten Bremswiderstandes
Bremschopper-Dauerleistung
mit externem Bremswiderstand
Bremschopper-Spitzenleistung mit
externem Bremswiderstand
Interner Bremswiderstand 550 Ω (PTC)
Bremschopper-Dauerleistung
0 W
mit internem Bremswiderstand
Bremschopper-Spitzenleistung mit
400 W
internem Bremswiderstand
1) Werte bezogen auf Netzspannung 230 V AC und Schaltfrequenz 8 kHz,
2) Für Bemessungsstrom Tabelle A.1 bzw. Tabelle A.2 beachten!
3) Bei Ausführung mit integriertem Bremswiderstand (G394-xxx-xxx-xx2/xx4). Anschluss eines externen Widerstandes nicht zulässig.
4) Bremswiderstand ist immer integriert. Der Anschluss eines externen Widerstandes ist zulässig.
Tabelle A.6 Technische Daten G394-030, G394-059 und G394-080
HINWEIS:
Weitere Informationen zur Bremschopper-Einschaltschwelle finden Sie auch
im Kapitel „4.14 Bremschopperanschluss"
62
G394-059 G394-080
1) 150 W 1) 200 W 1)
390 V DC
1)
1760 µF
1320 µF
4) 72 Ω 3) 72 Ω 3)
2,1 kW
2,1 kW
4) 100 Ω 3) 90 Ω 3)
abhängig von der im Anwendungsfall vorliegen-
den effektiven Auslastung des Reglers siehe
Kapitel 3.15.2
1500 W 1700 W
