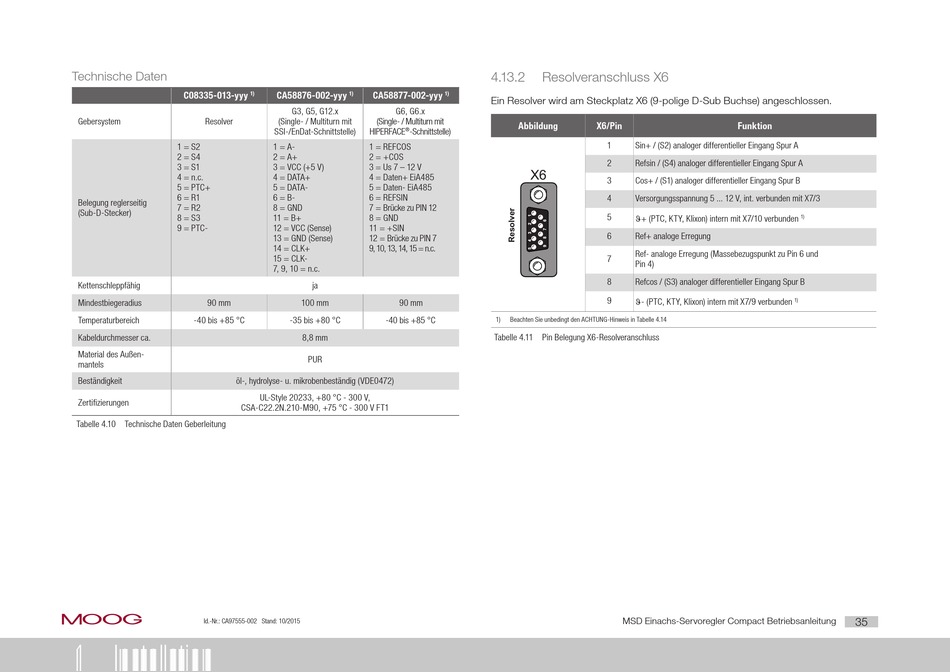

Technische Daten

C08335-013-yyy
Gebersystem Resolver
1 = S2
2 = S4
3 = S1
4 = n.c.
5 = PTC+
6 = R1
Belegung reglerseitig
7 = R2
(Sub-D-Stecker)
8 = S3
9 = PTC-
Kettenschleppfähig
Mindestbiegeradius 90 mm
Temperaturbereich -40 bis +85 °C
Kabeldurchmesser ca.
Material des Außen-
mantels
Beständigkeit öl-, hydrolyse- u. mikrobenbeständig (VDE0472)
Zertifizierungen
Tabelle 4.10 Technische Daten Geberleitung
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4 Installation
CA58876-002-yyy CA58877-002-yyy
1) 1)
G3, G5, G12.x G6, G6.x
(Single- / Multiturn mit (Single- / Multiturn mit
SSI-/EnDat-Schnittstelle) HIPERFACE ® -Schnittstelle)
1 = A- 1 = REFCOS
2 = A+ 2 = +COS
3 = VCC (+5 V) 3 = Us 7 – 12 V
4 = DATA+ 4 = Daten+ EiA485
5 = DATA- 5 = Daten- EiA485
6 = B- 6 = REFSIN
8 = GND 7 = Brücke zu PIN 12
11 = B+ 8 = GND
12 = VCC (Sense) 11 = +SIN
13 = GND (Sense) 12 = Brücke zu PIN 7
14 = CLK+ 9, 10, 13, 14, 15 = n.c.
15 = CLK-
7, 9, 10 = n.c.
ja
100 mm 90 mm
-35 bis +80 °C -40 bis +85 °C
8,8 mm
PUR
UL-Style 20233, +80 °C - 300 V,
CSA-C22.2N.210-M90, +75 °C - 300 V FT1
4.13.2

Resolveranschluss X6

1)
Ein Resolver wird am Steckplatz X6 (9-polige D-Sub Buchse) angeschlossen.
Abbildung X6/Pin
1
2
X6
3
4
5
6
7
8
9
1) Beachten Sie unbedingt den ACHTUNG-Hinweis in Tabelle 4.14
Tabelle 4.11 Pin Belegung X6-Resolveranschluss
MSD Einachs-Servoregler Compact Betriebsanleitung

Funktion

Sin+ / (S2) analoger differentieller Eingang Spur A
Refsin / (S4) analoger differentieller Eingang Spur A
Cos+ / (S1) analoger differentieller Eingang Spur B
Versorgungsspannung 5 ... 12 V, int. verbunden mit X7/3
ϑ+ (PTC, KTY, Klixon) intern mit X7/10 verbunden
1)
Ref+ analoge Erregung
Ref- analoge Erregung (Massebezugspunkt zu Pin 6 und
Pin 4)
Refcos / (S3) analoger differentieller Eingang Spur B
ϑ- (PTC, KTY, Klixon) intern mit X7/9 verbunden
1)
