Detail 1: Motorleitung - Moog MSD Betriebsanleitung

Detail 1: Motorleitung
Beachten Sie, dass bei den Geräten der C2 bis C4 der Motoranschluss an Klemme (X1)
erfolgt und bei den Geräten der C5 an Klemme (X1a, X1b, X1c):
y Befestigen Sie das mitgelieferte Schirmanschlussblech (Schirmblech für C2 bis C4 siehe Bild
4.6, Schirmblech für C5 siehe Bild 4.7) an der Geräteoberseite. Achten Sie dabei auf einen
großflächigen Kontakt mit dem Kühlkörper des MSD Einachs-Servoregler Compact sowie der
Montageplatte. Verwenden Sie einen Zahnring.

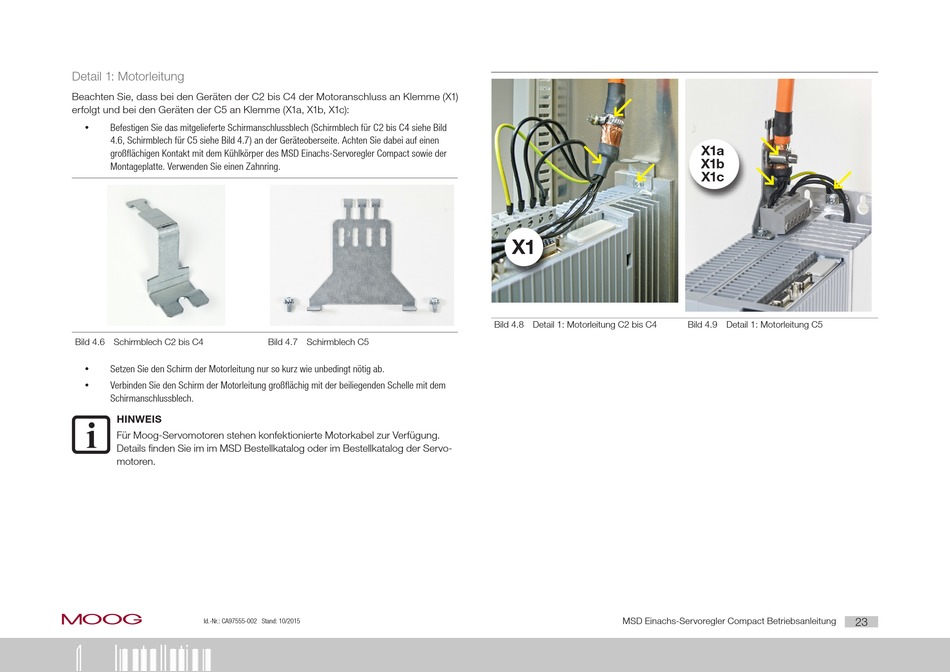

Bild 4.6 Schirmblech C2 bis C4
y Setzen Sie den Schirm der Motorleitung nur so kurz wie unbedingt nötig ab.
y Verbinden Sie den Schirm der Motorleitung großflächig mit der beiliegenden Schelle mit dem
Schirmanschlussblech.
HINWEIS
Für Moog-Servomotoren stehen konfektionierte Motorkabel zur Verfügung.
Details finden Sie im im MSD Bestellkatalog oder im Bestellkatalog der Servo-
motoren.
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4 Installation
Bild 4.7 Schirmblech C5
X1
Bild 4.8 Detail 1: Motorleitung C2 bis C4
MSD Einachs-Servoregler Compact Betriebsanleitung
X1a
X1b
X1c
Bild 4.9 Detail 1: Motorleitung C5
