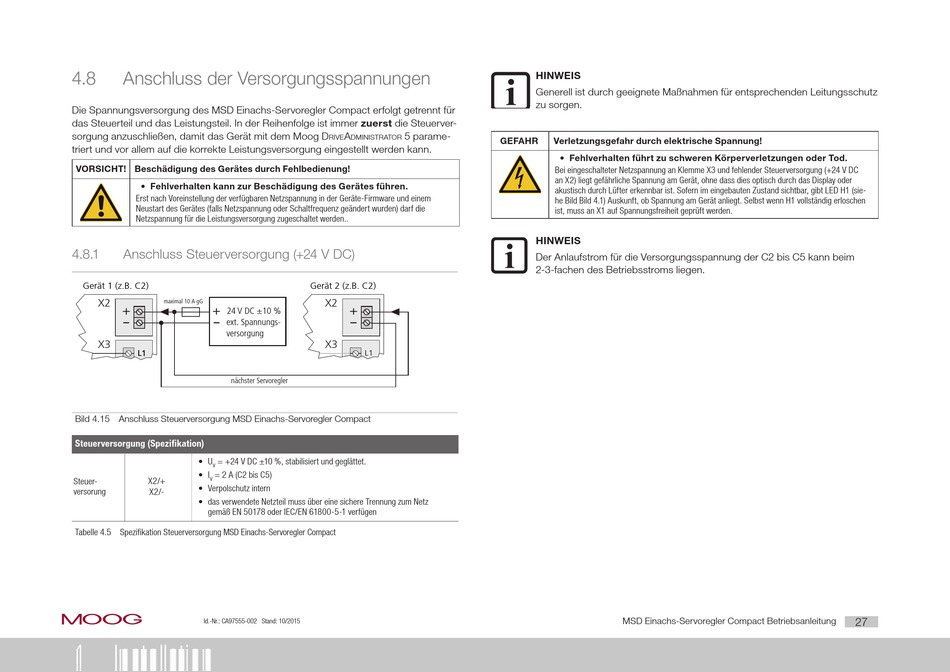

4.8

Anschluss der Versorgungsspannungen

Die Spannungsversorgung des MSD Einachs-Servoregler Compact erfolgt getrennt für
das Steuerteil und das Leistungsteil. In der Reihenfolge ist immer zuerst die Steuerver-
sorgung anzuschließen, damit das Gerät mit dem Moog D
triert und vor allem auf die korrekte Leistungsversorgung eingestellt werden kann.
VORSICHT! Beschädigung des Gerätes durch Fehlbedienung!
• Fehlverhalten kann zur Beschädigung des Gerätes führen.
Erst nach Voreinstellung der verfügbaren Netzspannung in der Geräte-Firmware und einem
Neustart des Gerätes (falls Netzspannung oder Schaltfrequenz geändert wurden) darf die
Netzspannung für die Leistungsversorgung zugeschaltet werden..
4.8.1 Anschluss Steuerversorgung (+24 V DC)
Gerät 1 (z.B. C2)
X2
maximal 10 A gG
+ +
24 V DC ±10 %
ext. Spannungs-
versorgung
X3
L1
nächster Servoregler
Bild 4.15 Anschluss Steuerversorgung MSD Einachs-Servoregler Compact

Steuerversorgung (Spezifikation)

• U = +24 V DC ±10 %, stabilisiert und geglättet.
V
• I = 2 A (C2 bis C5)
X2/+ V
Steuer-
• Verpolschutz intern
versorung X2/-
• das verwendete Netzteil muss über eine sichere Trennung zum Netz
gemäß EN 50178 oder IEC/EN 61800-5-1 verfügen
Tabelle 4.5 Spezifikation Steuerversorgung MSD Einachs-Servoregler Compact
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4 Installation
A 5 parame-
rive DministrAtor
Gerät 2 (z.B. C2)
X2
+
X3
L1
HINWEIS
Generell ist durch geeignete Maßnahmen für entsprechenden Leitungsschutz
zu sorgen.
GEFAHR Verletzungsgefahr durch elektrische Spannung!
• Fehlverhalten führt zu schweren Körperverletzungen oder Tod.
Bei eingeschalteter Netzspannung an Klemme X3 und fehlender Steuerversorgung (+24 V DC
an X2) liegt gefährliche Spannung am Gerät, ohne dass dies optisch durch das Display oder
akustisch durch Lüfter erkennbar ist. Sofern im eingebauten Zustand sichtbar, gibt LED H1 (sie-
he Bild Bild 4.1) Auskunft, ob Spannung am Gerät anliegt. Selbst wenn H1 vollständig erloschen
ist, muss an X1 auf Spannungsfreiheit geprüft werden.
HINWEIS
Der Anlaufstrom für die Versorgungsspannung der C2 bis C5 kann beim
2-3-fachen des Betriebsstroms liegen.
MSD Einachs-Servoregler Compact Betriebsanleitung
27
