5 Inbetriebnahme
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
VORSICHT! Beschädigung des Geräts durch Fehlbedienung!
• Fehlverhalten kann zu Sachschäden führen.
Stellen Sie vor dem nächsten Schritt „Start geben" unbedingt sicher, einen plausiblen Sollwert
vorzugeben, denn der eingestellte Sollwert wird nach dem Start der Motorregelung unmittelbar
auf den Antrieb übertragen.
D1 D2 Aktion
„Start" gegeben
Tabelle 5.5 Anzeige D1/D2 während der Aktivierung des Motors
Details für die Optimierung des Antriebs an Ihrer Applikation entnehmen Sie bitte der
Hilfe Moog D A sowie dem MSD Anwendungshandbuch.
rive DministrAtor
5.3

Serieninbetriebnahme

Ein vorhandener Parameter-Datensatz kann mit dem Moog D
andere MSD Einachs-Servoregler Compact übertragen werden. Details dazu finden Sie
in der Hilfe Moog D A .
rive DministrAtor
Reaktion Erklärung
Antrieb bestromt,
Technologie bereit
Regelung aktiv
A 5 auf
rive DministrAtor
MSD Einachs-Servoregler Compact Betriebsanleitung
5.4

Integrierte Bedieneinheit

Über die geräteinterne Bedieneinheit ist eine Diagnose des MSD Einachs-Servoregler
Compact möglich. Die Bedieneinheit besteht aus folgenden Elementen, die alle an der
Gerätevorderseite platziert sind:
y 2-stellige 7-Segmentanzeige (D1, D2)
y 2 Taster (T1, T2)

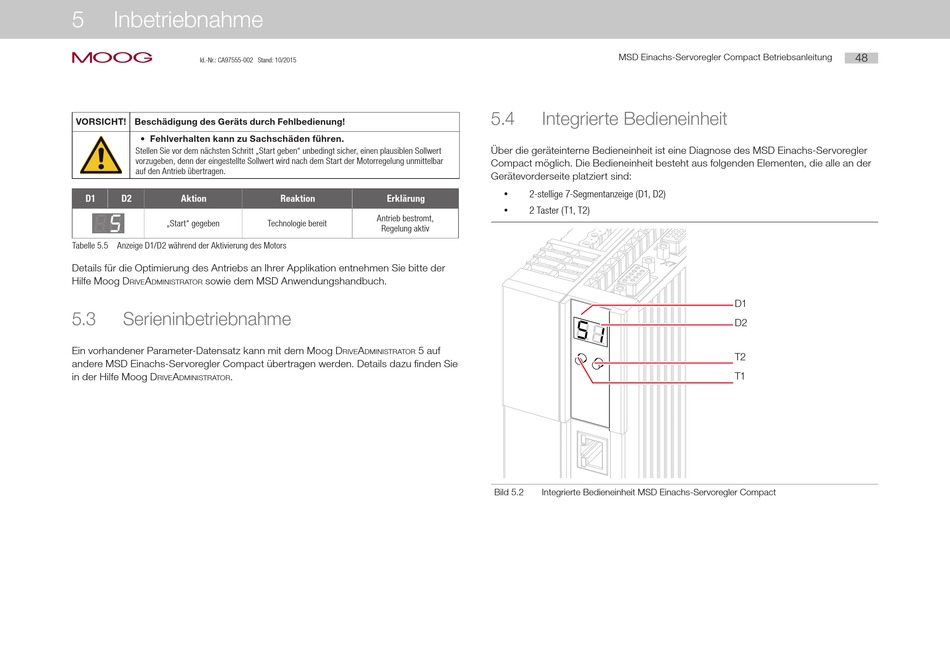

Bild 5.2 Integrierte Bedieneinheit MSD Einachs-Servoregler Compact
48
D1
D2
T2
T1
