4 Installation
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
VORSICHT! Beschädigung des Gerätes mit ingegriertem Bremswiderstand durch
Anschluss eines ext. Bremswiderstandes!
• Fehlverhalten kann zur Beschädigung des Gerätes führen
An den Servoreglern G394-035 bis G394-160 mit integriertem Bremswiderstand darf kein
zusätzlicher externer Bremswiderstand angeschlossen werden.
MSD Einachs-Servoregler Compact Betriebsanleitung
4.15.3

Anschluss eines externen Bremswiderstandes

HINWEIS
y Die Montageanleitung des externen Bremswiderstandes muss unbedingt
beachtet werden.
y Der Temperaturwächter (Bimetallschalter) am Bremswiderstand muss
so verdrahtet werden, dass bei Überhitzung des Bremswiderstandes die
Endstufe deaktiviert wird und der angeschlossene Servoregler vom Netz
getrennt wird.
y Der minimal zulässige Anschlusswiderstand des Servoreglers darf nicht
unterschritten werden, technische Daten siehe Kapitel Anhang.
y Der Bremswiderstand ist mit einer geschirmten Leitung anzuschließen.
Baugröße C2 bis C4
Oberseite
X1
U
Motor
~
V
3
W
Zwischenkreis
L-
L+
Gefahr!
RB
Brems-
widerstand

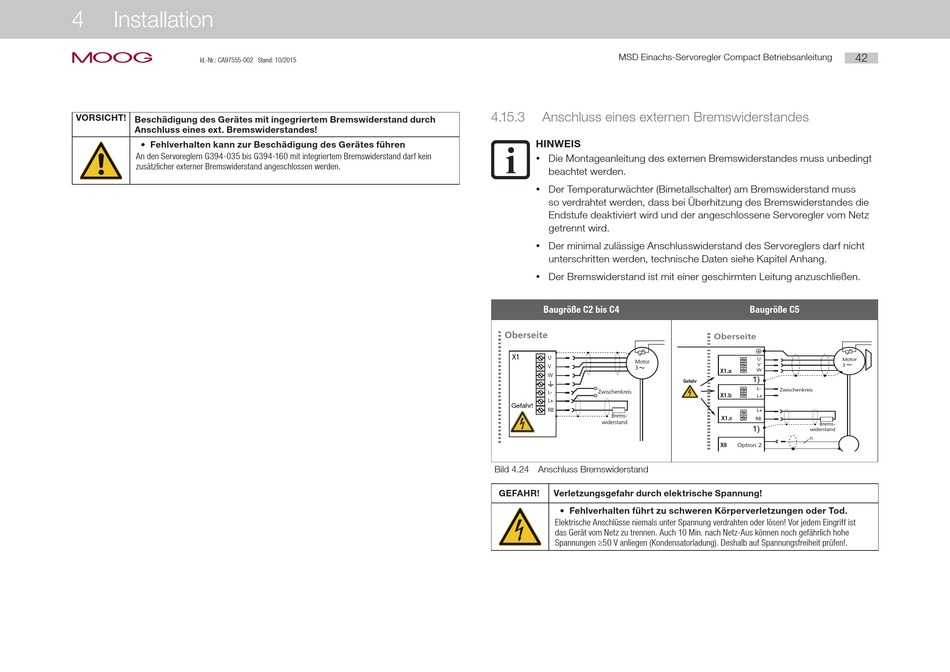

Bild 4.24 Anschluss Bremswiderstand
GEFAHR! Verletzungsgefahr durch elektrische Spannung!
• Fehlverhalten führt zu schweren Körperverletzungen oder Tod.
Elektrische Anschlüsse niemals unter Spannung verdrahten oder lösen! Vor jedem Eingriff ist
das Gerät vom Netz zu trennen. Auch 10 Min. nach Netz-Aus können noch gefährlich hohe
Spannungen ≥50 V anliegen (Kondensatorladung). Deshalb auf Spannungsfreiheit prüfen!.
42
Baugröße C5
Oberseite
U Motor
~
V
3
X1.a W
1)
Gefahr
L-
Zwischenkreis
X1.b
L+
L+
X1.c
RB
Brems-
1)
widerstand
n
X8 Option 2
n
X7
1+
10
Geber
9
1-
6
X6
5
1+
Resolver
9
1-
1)
+/1
X5
-/2
Front
4
V+
+24 V DC Versorgung
3
X13
GND für Bremse
OSD03 2 Bremse (+)
1
Bremse (-)
GND
(+) (-)
