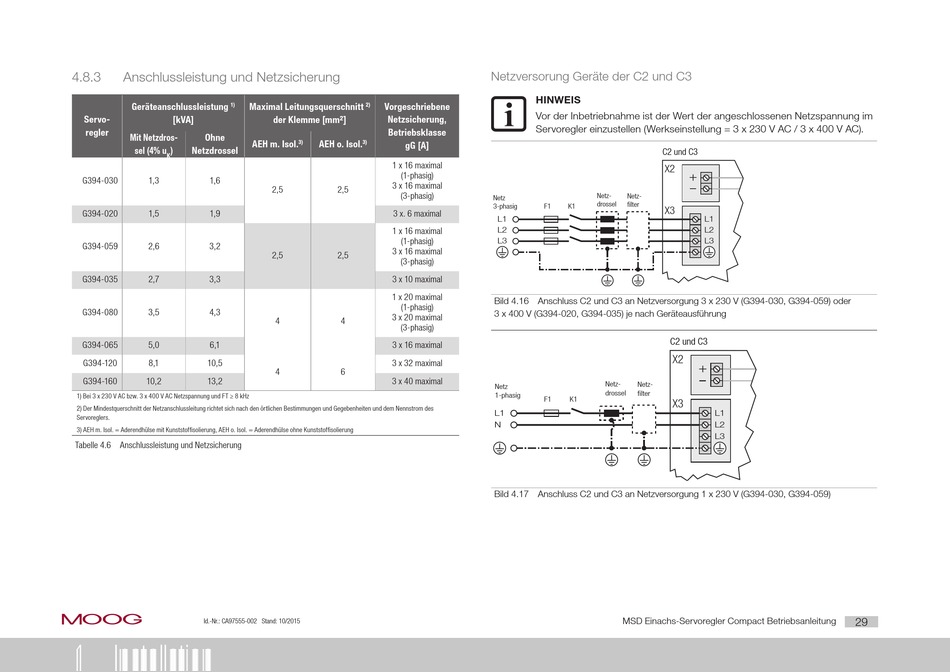

4.8.3

Anschlussleistung und Netzsicherung

Geräteanschlussleistung
1)
Servo- [kVA]
regler
Mit Netzdros- Ohne
sel (4% u ) Netzdrossel
K
G394-030 1,3 1,6
G394-020 1,5 1,9
G394-059 2,6 3,2
G394-035 2,7 3,3
G394-080 3,5 4,3
G394-065 5,0 6,1
G394-120 8,1 10,5
G394-160 10,2 13,2
1) Bei 3 x 230 V AC bzw. 3 x 400 V AC Netzspannung und FT ≥ 8 kHz
2) Der Mindestquerschnitt der Netzanschlussleitung richtet sich nach den örtlichen Bestimmungen und Gegebenheiten und dem Nennstrom des
Servoreglers.
3) AEH m. Isol. = Aderendhülse mit Kunststoffisolierung, AEH o. Isol. = Aderendhülse ohne Kunststoffisolierung
Tabelle 4.6 Anschlussleistung und Netzsicherung
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
4 Installation
Maximal Leitungsquerschnitt Vorgeschriebene
2)
der Klemme [mm²] Netzsicherung,
Betriebsklasse
AEH m. Isol. 3) AEH o. Isol. 3)
gG [A]
1 x 16 maximal
(1-phasig)
3 x 16 maximal
2,5 2,5
(3-phasig)
3 x. 6 maximal
1 x 16 maximal
(1-phasig)
3 x 16 maximal
2,5 2,5
(3-phasig)
3 x 10 maximal
1 x 20 maximal
(1-phasig)
3 x 20 maximal
4 4
(3-phasig)
3 x 16 maximal
3 x 32 maximal
4 6
3 x 40 maximal
Netzversorung Geräte der C2 und C3
HINWEIS
Vor der Inbetriebnahme ist der Wert der angeschlossenen Netzspannung im
Servoregler einzustellen (Werkseinstellung = 3 x 230 V AC / 3 x 400 V AC).
C2 und C3
X2
Netz-
Netz-
Netz
drossel filter
3-phasig F1 K1
X3
L1
L2
L3
Bild 4.16 Anschluss C2 und C3 an Netzversorgung 3 x 230 V (G394-030, G394-059) oder
3 x 400 V (G394-020, G394-035) je nach Geräteausführung
Netz-
Netz-
Netz
drossel filter
1-phasig
F1 K1
L1
N
Bild 4.17 Anschluss C2 und C3 an Netzversorgung 1 x 230 V (G394-030, G394-059)
MSD Einachs-Servoregler Compact Betriebsanleitung
+
L1
L2
L3
C2 und C3
X2
+
X3
L1
L2
L3
