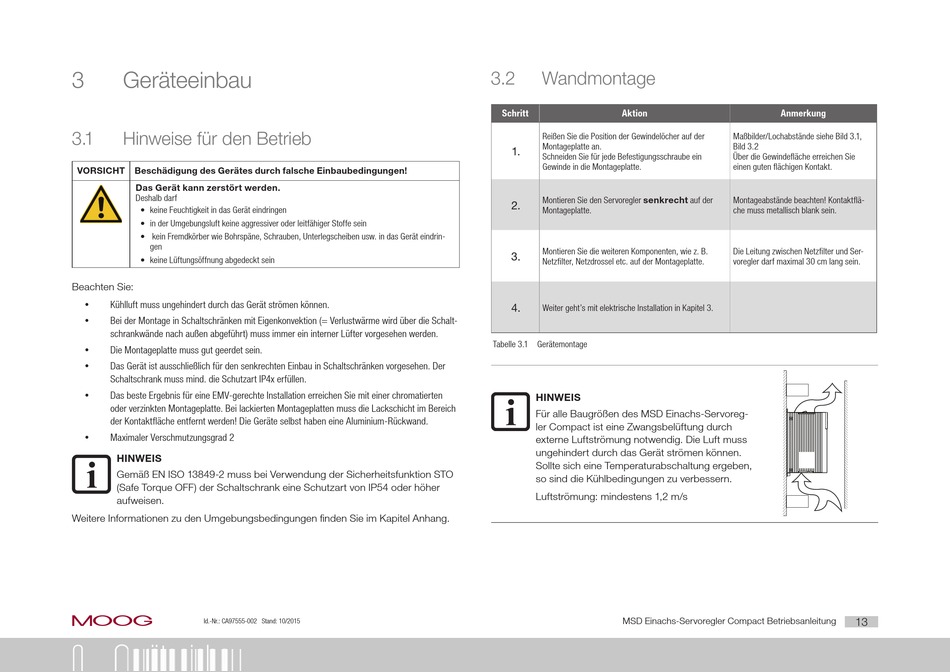

3 Geräteeinbau
3.1 Hinweise für den Betrieb
VORSICHT Beschädigung des Gerätes durch falsche Einbaubedingungen!
Das Gerät kann zerstört werden.
Deshalb darf
• keine Feuchtigkeit in das Gerät eindringen
• in der Umgebungsluft keine aggressiver oder leitfähiger Stoffe sein
• kein Fremdkörber wie Bohrspäne, Schrauben, Unterlegscheiben usw. in das Gerät eindrin-
gen
• keine Lüftungsöffnung abgedeckt sein
Beachten Sie:
y Kühlluft muss ungehindert durch das Gerät strömen können.
Bei der Montage in Schaltschränken mit Eigenkonvektion (= Verlustwärme wird über die Schalt-
y
schrankwände nach außen abgeführt) muss immer ein interner Lüfter vorgesehen werden.
Die Montageplatte muss gut geerdet sein.
y
y Das Gerät ist ausschließlich für den senkrechten Einbau in Schaltschränken vorgesehen. Der
Schaltschrank muss mind. die Schutzart IP4x erfüllen.
y Das beste Ergebnis für eine EMV-gerechte Installation erreichen Sie mit einer chromatierten
oder verzinkten Montageplatte. Bei lackierten Montageplatten muss die Lackschicht im Bereich
der Kontaktfläche entfernt werden! Die Geräte selbst haben eine Aluminium-Rückwand.
y Maximaler Verschmutzungsgrad 2
HINWEIS
Gemäß EN ISO 13849-2 muss bei Verwendung der Sicherheitsfunktion STO
(Safe Torque OFF) der Schaltschrank eine Schutzart von IP54 oder höher
aufweisen.
Weitere Informationen zu den Umgebungsbedingungen finden Sie im Kapitel Anhang.
moog
Id.-Nr.: CA97555-002 Stand: 10/2015
3 Geräteeinbau
3.2

Wandmontage

Schritt Aktion
Reißen Sie die Position der Gewindelöcher auf der
Montageplatte an.
1.
Schneiden Sie für jede Befestigungsschraube ein
Gewinde in die Montageplatte.
Montieren Sie den Servoregler senkrecht auf der
2.
Montageplatte.
Montieren Sie die weiteren Komponenten, wie z. B.
3.
Netzfilter, Netzdrossel etc. auf der Montageplatte.
4.
Weiter geht's mit elektrische Installation in Kapitel 3.
Tabelle 3.1 Gerätemontage
HINWEIS
Für alle Baugrößen des MSD Einachs-Servoreg-
ler Compact ist eine Zwangsbelüftung durch
externe Luftströmung notwendig. Die Luft muss
ungehindert durch das Gerät strömen können.
Sollte sich eine Temperaturabschaltung ergeben,
so sind die Kühlbedingungen zu verbessern.
Luftströmung: mindestens 1,2 m/s
MSD Einachs-Servoregler Compact Betriebsanleitung
Anmerkung
Maßbilder/Lochabstände siehe Bild 3.1,
Bild 3.2
Über die Gewindefläche erreichen Sie
einen guten flächigen Kontakt.
Montageabstände beachten! Kontaktflä-
che muss metallisch blank sein.
Die Leitung zwischen Netzfilter und Ser-
voregler darf maximal 30 cm lang sein.
13
