8.5

Ableitstrommessungen

!
Achtung!
Messung unter Netzspannung
Bei den Ableitstrommessungen – direktes und Differenzstrom-
messverfahren – ist unbedingt darauf zu achten, dass der
Prüfling während der Messung unter Netzspannung be-
trieben wird. Berührbare leitfähige Teile können während
der Prüfung eine gefährliche Berührspannung führen und
dürfen auf keinen Fall berührt werden. (Es erfolgt eine
Netzabschaltung wenn der Ableitstrom > ca. 10 mA ist).

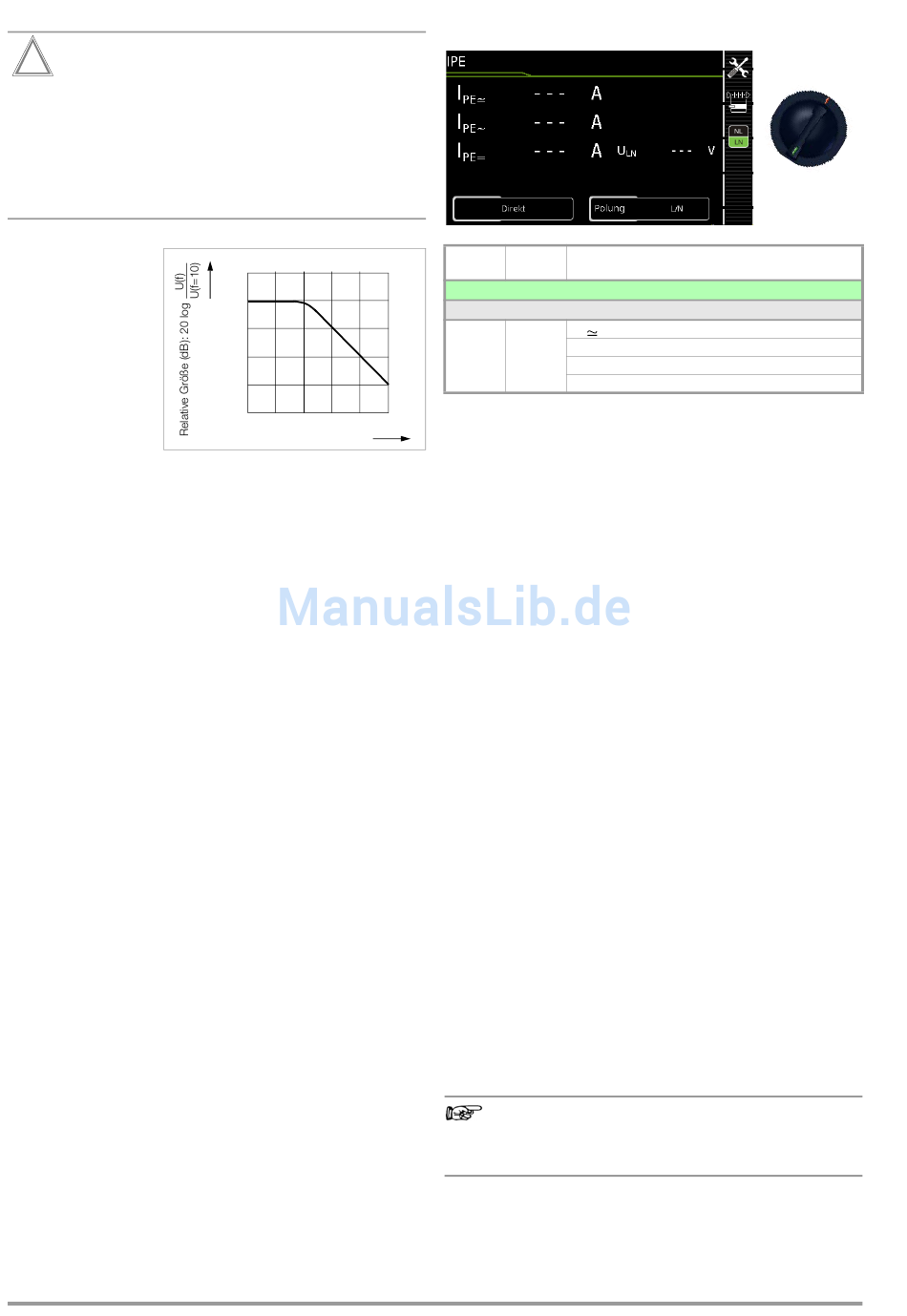

Bei sämtlichen Ableit-
strommessungen (IPE,
IB, IG, IP) (direkt, diffe-
rentiell, alternativ) wird
der Frequenzgang ent-
sprechend dem
nebenstehenden Bild
berücksichtigt.
24
+20
0
–20
–40
–60
2 3 4 5 6
10 10 10 10 10 10
Frequenz (f) in Hz
8.5.1 Schutzleiterstrom – IPE
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messungen an Prüflingen bei Netzspannung
I I
PE PE
Direkt
I
PE~
Differentiell
I
PE=
Alternativ
U
LN
Anwendung
Bei Geräten der Schutzklasse I muss die Messung des Schutzlei-
terstromes durchgeführt werden.
Definition Schutzleiterstrom (Direktmessung)
Strom, der durch den Schutzleiter fließt, bei Gehäusen, die
gegenüber Erde isoliert sind.
Definition Differenzstrom
Summe der Momentanwerte der Ströme, die am netzseitigen
Anschluss eines Gerätes durch die Leiter L und N fließen. Der Dif-
ferenzstrom ist im Fehlerfall mit dem Fehlerstrom praktisch iden-
tisch. Fehlerstrom: Strom, der durch einen Isolationsfehler verur-
sacht wird und über die Fehlerstelle fließt.
Definition Alternatives Messverfahren (Ersatz-Ableitstrom)
Der Ersatzableitstrom ist der Strom, der durch die miteinander
verbundenen aktiven Leiter (L/N) des Geräts zum Schutzleiter
(Sk1) bzw. zu den berührbaren leitfähigen Teilen (Sk2) fließt.
Messverfahren Differenzstrom
Der Prüfling wird mit Netzspannung betrieben. Gemessen wird
die Summe der Momentanwerte aller Ströme die am netzseitigen
Anschluss des Geräts durch alle aktiven Leiter (L/N) fließen. Die
Messungen müssen über beide Anschlusspolaritäten des Netz-
steckers durchgeführt werden.
Alternatives Messverfahren (Ersatz-Ableitstrom)
Eine hochohmige Spannungsquelle wird zwischen den kurzge-
schlossenen Netzpolen und den (untereinander verbundenen)
berührbaren metallischen Teilen des Gehäuses gelegt.
Der über die Isolierung des Prüflings fließende Strom wird gemes-
sen.
Messverfahren Schutzleiterstrom (Direktmessung)
Der Prüfling wird mit Netzspannung betrieben. Gemessen wird
der Strom, der am netzseitigen Anschluss des Geräts durch den
Leiter PE zur Erde abfließt.
Hinweis
Unabhängig von der aktuell eingestellten Anschlussart
können sämtliche Hilfe- bzw. Anschlussschaltbilder zu
der gewählten Messfunktion aufgerufen werden.
I
PE
Schutzleiterstrom effektiv
Wechselstromanteil
Gleichstromanteil
Prüfspannung
