Diagnose
8.1 Diagnose über LED-Anzeigen
8.1.2 LED-Anzeigen der PROFINET-Schnittstelle
Lage der Onboard PN-Schnittstelle

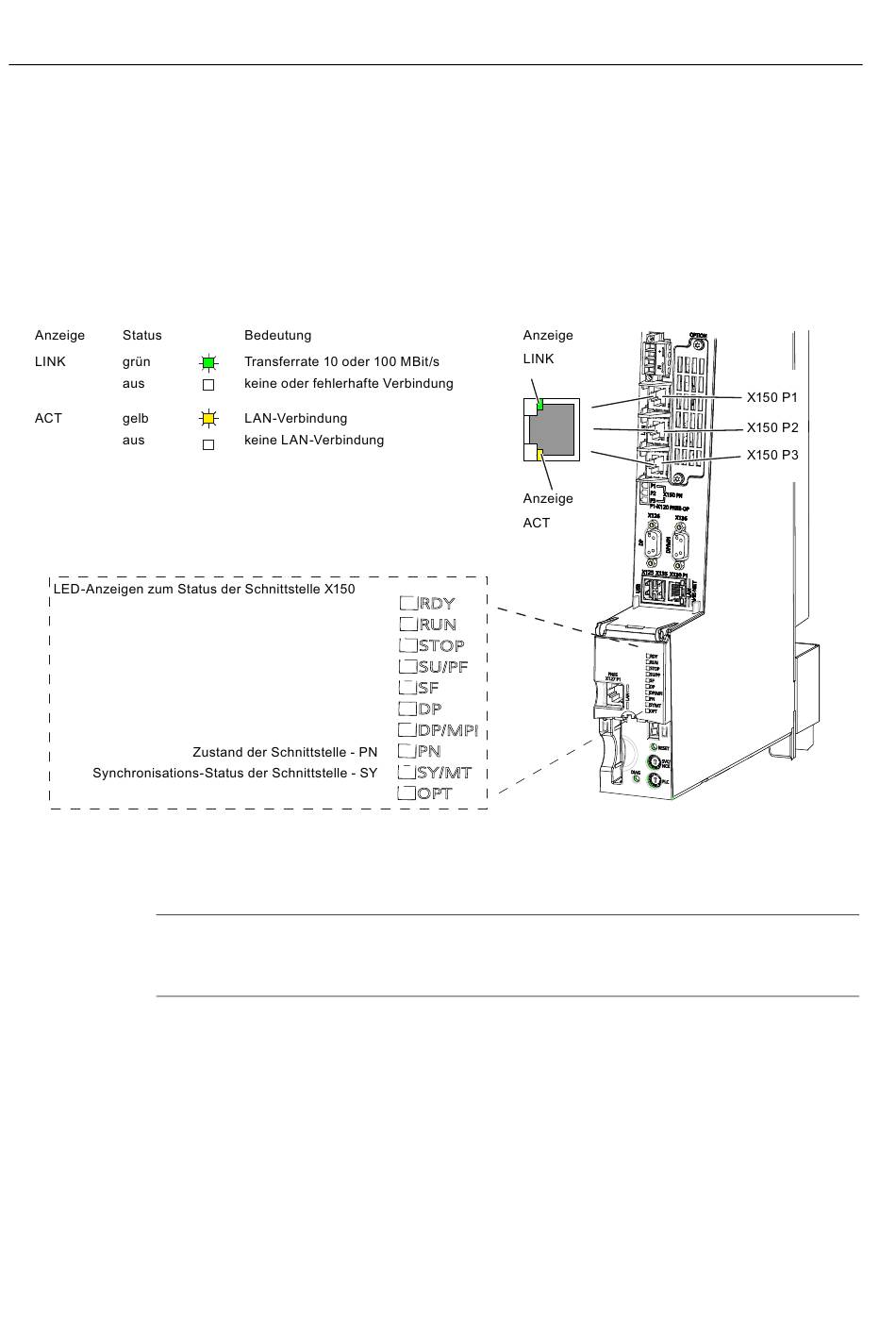

Das folgende Bild enthält Informationen zur PROFINET-Schnittstelle der Control Unit. Lage
der Schnittstelle, Bezeichnung der Ports und zugehörige Anzeigen sind erläutert.
Bild 8-2 Lage der PROFINET-Schnittstelle X150
Hinweis
Der 3. Port der PROFINET IO-Schnittstelle X150 P3 ist zusätzlich mit der Kennzeichnung
X120 PN/IE OP beschriftet. Diese Bezeichnung ist für SIMOTION D nicht relevant.
