Diagnose
8.1
Diagnose über LED-Anzeigen

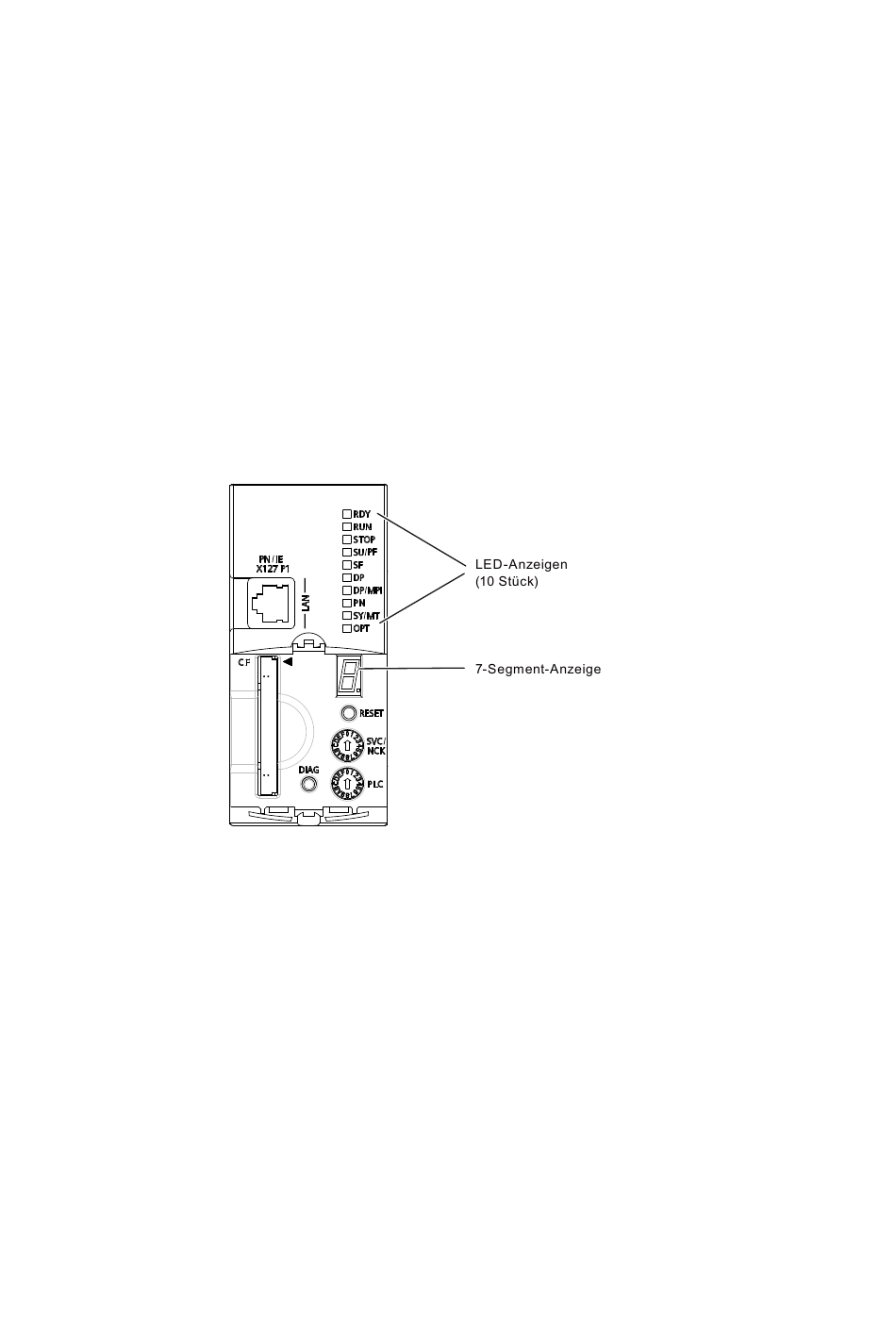

Anordnung der LED-Anzeigen
An der Frontseite der SIMOTION D4x5-2 sind 10 LED-Anzeigen in einer Reihe übereinander
angeordnet. Zusätzlich befindet sich unter der Blindabdeckung eine 7-Segment-Anzeige.
Bild 8-1
Legende zu den LED Zuständen
Die verschiedenen Betriebszustände oder auftretende Fehler können an der
SIMOTION D4x5-2 an den LED-Anzeigen abgelesen werden. Dazu leuchten, blinken oder
flimmern diese verschiedenfarbig.
In den nachfolgenden Tabellen sind alle vorkommenden Kombinationen der LED-Anzeigen
zusammengefasst.
Tabellenzeichen für Zustände der LEDs:
● 1 = LED an
● 0 = LED aus
● 0,5/1 = LED blinkt (0,5 Hz)
SIMOTION D4x5-2
Inbetriebnahme- und Montagehandbuch, 11/2010
7-Segment- und LED-Anzeigen auf der D4x5-2
8
315
