Integration des RS232-Moduls
Prozessausgabedaten (PZDA)
Prozessausgabedaten sind Daten, die von der SPS über das Gateway und das BL××-1RS232-Modul an
ein Feldgerät ausgegeben werden.
Die von der SPS empfangenen Daten werden im BL××-1RS232-Modul in einen 64 Byte Sendepuffer
eingetragen.
Die feldbusspezifische Übertragung für PROFIBUS-DP erfolgt in dem folgenden 8 Byte-Format:
6 Byte dienen zur Darstellung der Nutzdaten.
1 Byte enthält Signale zum Auslösen einer Löschung von Sende- bzw. Empfangspuffer.
1 Control-Byte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.

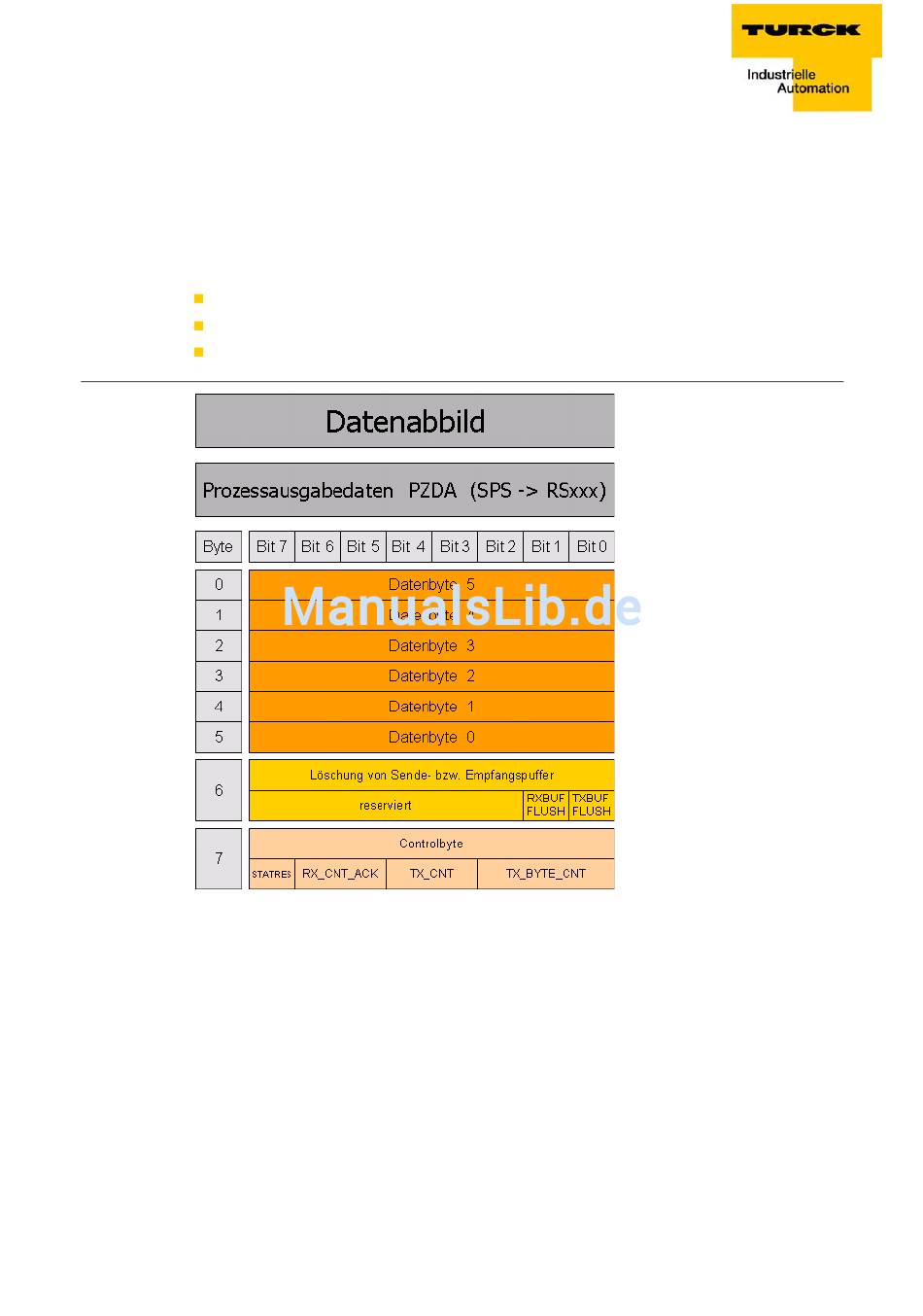

Abbildung 8-6:
Prozessausga-
bedaten SPS
D301105 1211 - BL20-ECO PROFIBUS-DP
8-35
