Abschlussplatte; Endwinkel; Querverbinder - turck BL20 Anwenderhandbuch

BL20 Komponenten
2.2.6

Abschlussplatte

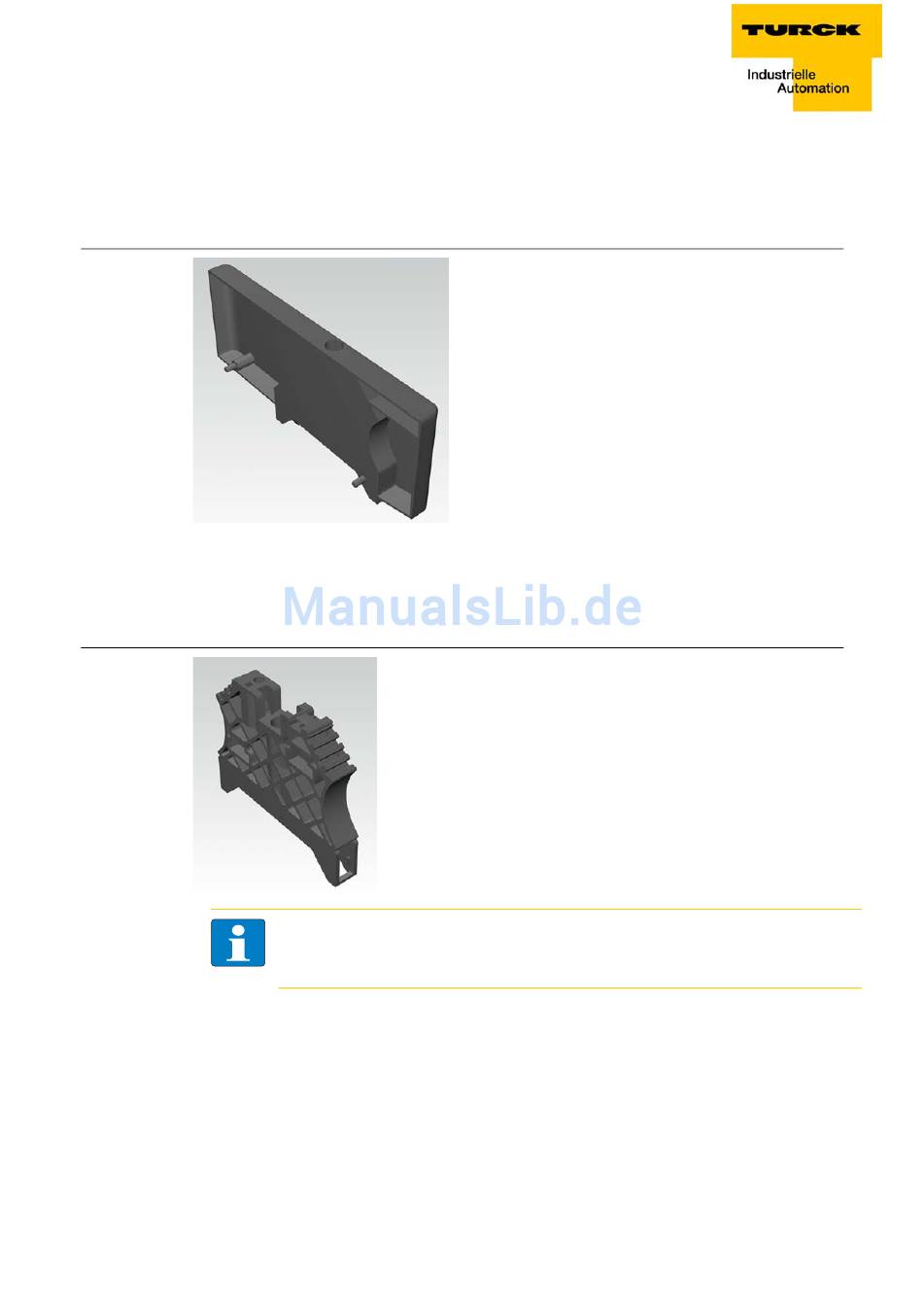

Der mechanische Abschluss am rechten Ende der BL20-Stationen wird durch eine Abschlussplatte
realisiert. In der Abschlussplatte integriert, sorgt ein Endwinkel für die rüttelfeste Befestigung der BL20-
Station auf der Tragschiene.
Abbildung 2-10:

Abschlussplatte

2.2.7

Endwinkel

Neben dem in der Abschlussplatte integrierten Endwinkel ist ein weiterer Endwinkel links neben dem
Gateway zur Befestigung der Station notwendig.
Abbildung 2-11:

Endwinkel

2.2.8

Querverbinder

D301105 1211 - BL20-ECO PROFIBUS-DP
Hinweis
Die Abschlussplatte und 2 Endwinkel sind im Lieferumfang jedes BL20-Gateways
enthalten.
