4
PROJEKTIERUNG
30
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

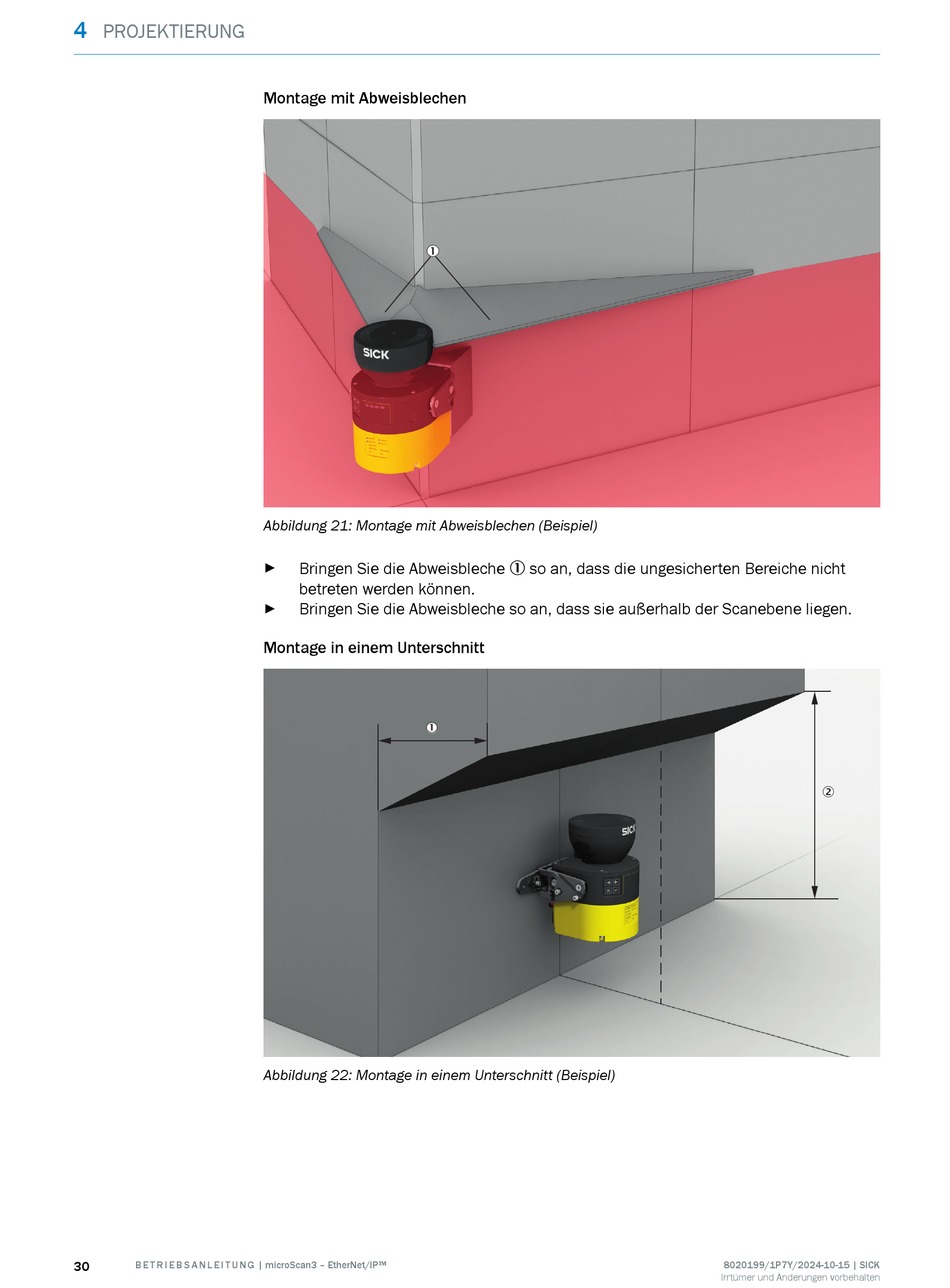

Montage mit Abweisblechen
Abbildung 21: Montage mit Abweisblechen (Beispiel)
Bringen Sie die Abweisbleche 1 so an, dass die ungesicherten Bereiche nicht
►
betreten werden können.
Bringen Sie die Abweisbleche so an, dass sie außerhalb der Scanebene liegen.
►
Montage in einem Unterschnitt
Abbildung 22: Montage in einem Unterschnitt (Beispiel)
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
