18
ANHANG
218 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Die folgende Montageart hat den Vorteil, dass beide Sicherheits-Laserscanner auf
einer ähnlichen Höhe montiert werden können. Die Scanebenen haben dennoch genug
Abstand.

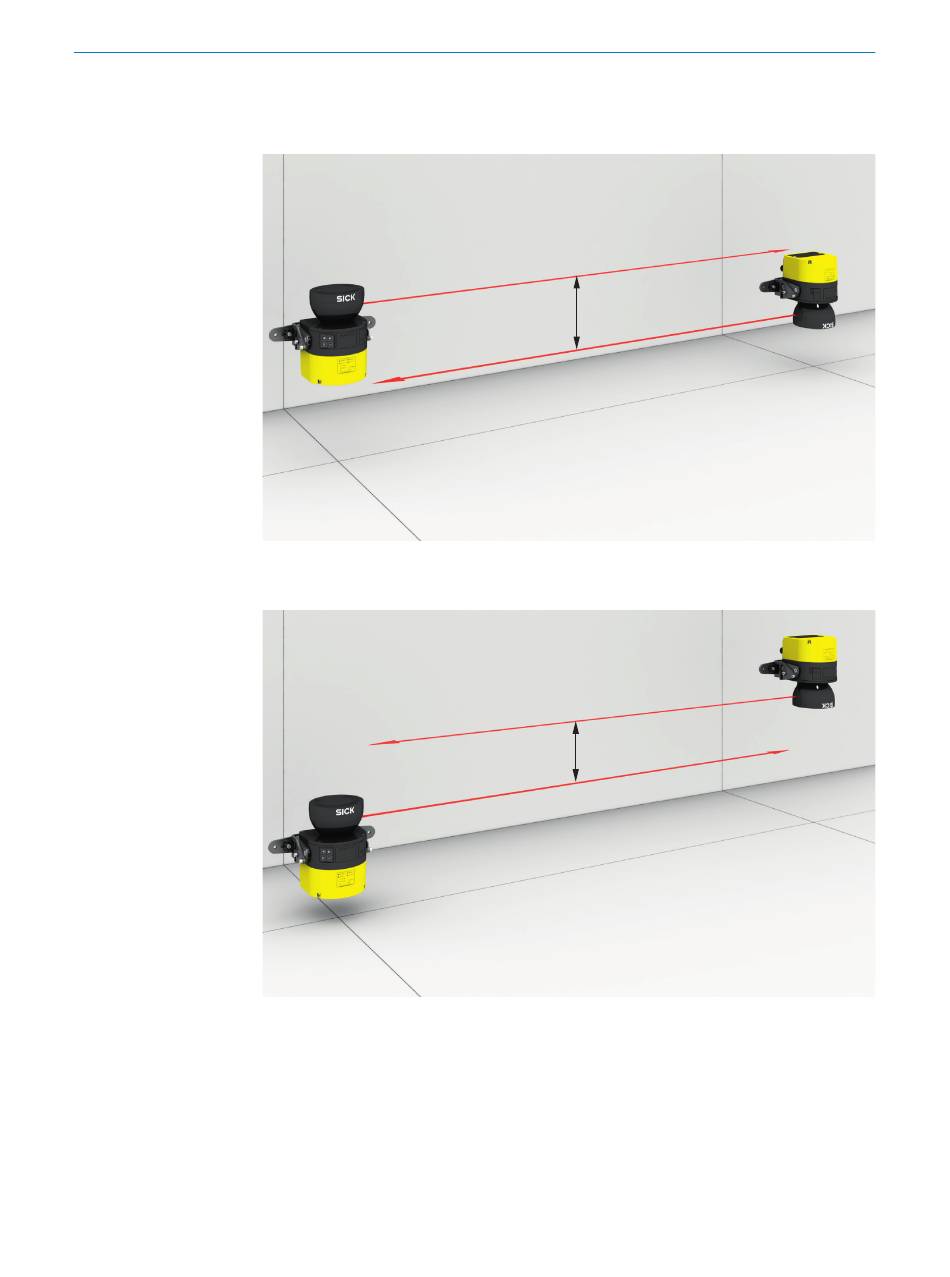

Abbildung 95: Montage des oberen Sicherheits-Laserscanners mit der Optikhaube nach oben
und Montage des unteren Sicherheits-Laserscanners mit der Optikhaube nach unten
Abbildung 96: Montage des oberen Sicherheits-Laserscanners mit der Optikhaube nach unten
und Montage des unteren Sicherheits-Laserscanners mit der Optikhaube nach oben
Mehrere Sicherheits-Laserscanner über Kreuz montieren
Wenn Sie gegenüberliegende Sicherheits-Laserscanner gegeneinander verkippen, müs‐
sen beide Sicherheits-Laserscanner nach oben verkippt sein. (Bei Montage auf dem
Kopf müssen beide Sicherheits-Laserscanner nach unten verkippt sein.)
Beachten Sie in jedem Fall, dass das Schutzfeld an allen Stellen auf der richtigen Höhe
liegt, damit Unterkriechen und Übersteigen verhindert wird und damit die eingestellte
Auslösung zur Montagehöhe passt.
≥ 100 mm
≥ 100 mm
