10.12.3 Allgemeine Anwendung

3
+24 VE
024 VE
1 In/Out
2 Interne
Stromversorgung
3 Externe
Stromversorgung

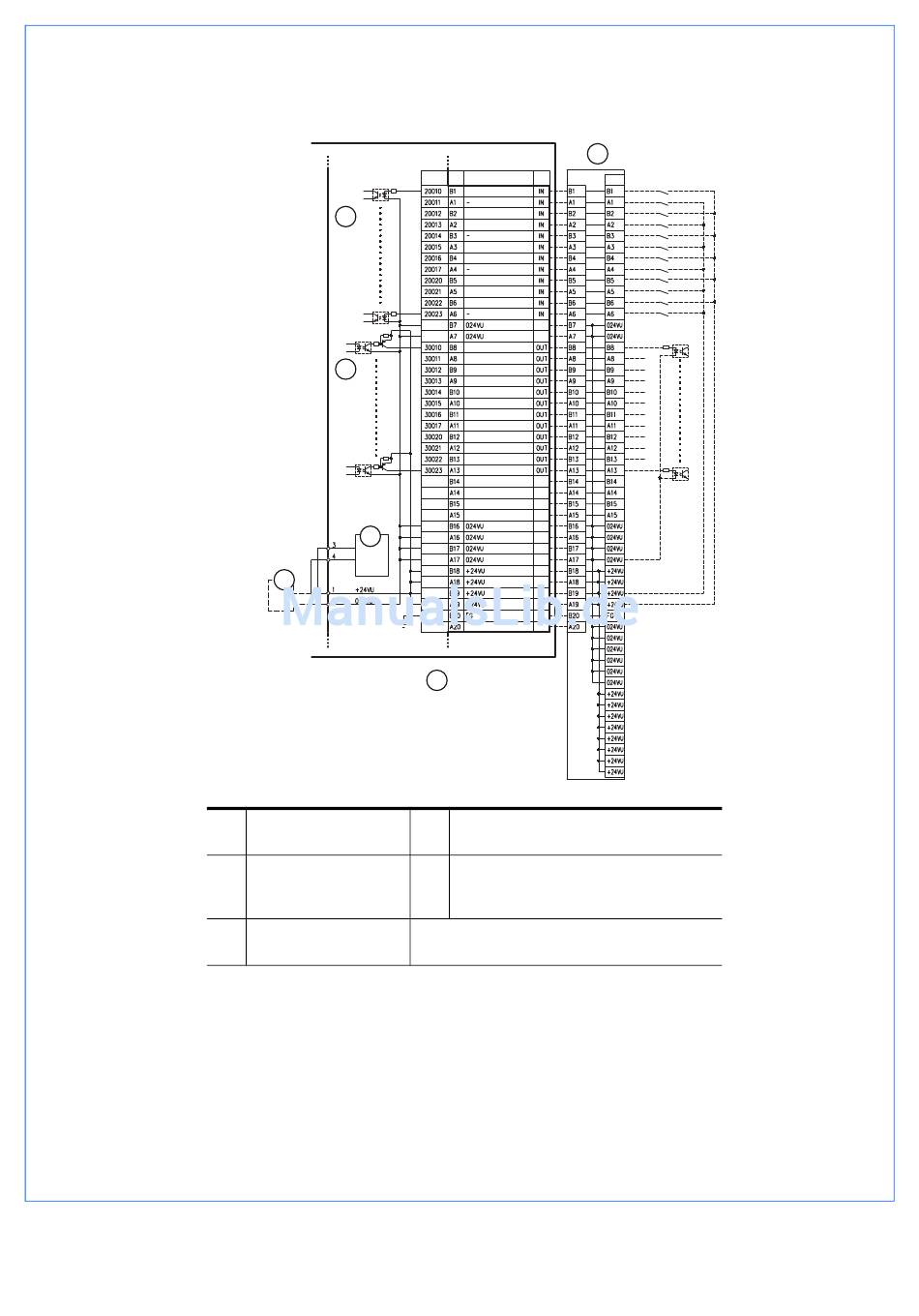

Abb. 70: JZNC-YIU01-E (CN308-Stecker) E/A-Zuordnung und Anschlussplan (für allgemeine
Anwendungen)
DX100
I/O Unit (JZNC-YIU02-E)
CN308 Connector
Logical
Connector
Name
Number
Number
External Start
1
Call Master Job
Alarm/Error Reset
24VDC
8mA max.
Select Play Mode
Select Teach Mode
Interference1 Entrance
Prohibited
Interference2 Entrance
Prohibited
Work Prohibited
Running
Servo is ON
1
Top of Master Job
Alarm/Error Occurred
24VDC
Battery Alarm
50mA max.
Remote Mode Selected
Play Mode Selected
Teach Mode Selected
In Cube 1
In Cube 2
Work Home Position
Intermediate Start OK
(Sequence Continuing)
2
CN303
+24 V
024 V
(24V,1.5A)
5
4 Verbindungsstück-Anschluss-Konverter
(optional) Auftragsnummer: 105090
5 * Entfernen Sie Jumper-Pin zwischen
CN303-1 und -3, CN303-2 und -4, wenn
ein externes Netzteil verwendet wird.
