Verwandte Anleitungen für YASKAWA VIPA OP 03
Inhaltszusammenfassung für YASKAWA VIPA OP 03

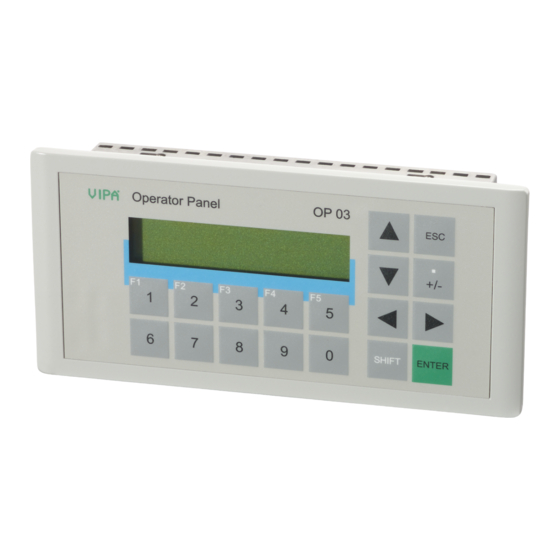

- Seite 1 VIPA HMI Operator Panel | OP 03 | Handbuch HB116D_OP03 | Rev. 11/41 Oktober 2011...
- Seite 2 Copyright © VIPA GmbH. All Rights Reserved. Dieses Dokument enthält geschützte Informationen von VIPA und darf außer in Übereinstimmung mit anwendbaren Vereinbarungen weder offengelegt noch benutzt werden. Dieses Material ist durch Urheberrechtsgesetze geschützt. Ohne schriftliches Einverständnis von VIPA und dem Besitzer dieses Materials darf dieses Material weder reproduziert, verteilt, noch in keiner Form von keiner Einheit (sowohl VIPA-intern als auch -extern) geändert werden, es sei denn in Übereinstimmung mit anwendbaren Vereinbarungen, Verträgen oder Lizenzen.
- Seite 3 Handbuch VIPA HMI Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Handbuch................1 Sicherheitshinweise................. 2 Teil 1 Hardwarebeschreibung............1-1 Sicherheitshinweise für den Benutzer ..........1-2 Leistungsmerkmale ................1-4 Aufbau....................1-5 Komponenten..................1-6 Maße....................1-7 Technische Daten ................1-8 Teil 2 Einsatz OP 03................. 2-1 Schnelleinstieg ..................
- Seite 4 Inhaltsverzeichnis Handbuch VIPA HMI HB116D - OP 03 - Rev. 11/41...
- Seite 5 Handbuch VIPA HMI Über dieses Handbuch Über dieses Handbuch Das Handbuch beschreibt Aufbau, Projektierung und die Bedienung des Bediengeräts Operator Panel OP 03 von VIPA. Überblick Teil 1: Hardwarebeschreibung Dieses Kapitel befasst sich mit den Hardware-Komponenten des OP 03. Neben einer Beschreibung der einzelnen Komponenten finden Sie hier auch alle Maße, die für den Einbau des OP 03 erforderlich sind.
- Seite 6 Über dieses Handbuch Handbuch VIPA HMI Zielsetzung und Dieses Handbuch beschreibt das Operator Panel von VIPA. Das Handbuch ist in Kapitel gegliedert. Jedes Kapitel beschreibt eine abgeschlossene Inhalt Thematik. Beschrieben werden Aufbau, Projektierung, Bedienung und Technische Daten. Dieses Handbuch ist gültig für: Produkt Best.-Nr.
- Seite 7 Handbuch VIPA HMI Sicherheitshinweise Sicherheitshinweise Die Operator Panels sind konstruiert und gefertigt für: Bestimmungs- gemäße • VIPA CPUs 11x, 21x, 31x, 51x und S7-300/400 von Siemens Verwendung • Kommunikation und Prozesskontrolle • Allgemeine Steuerungs- und Automatisierungsaufgaben • den industriellen Einsatz •...
- Seite 8 Sicherheitshinweise Handbuch VIPA HMI HB116D - OP 03 - Rev. 11/41...
- Seite 9 Handbuch VIPA HMI Teil 1 Hardwarebeschreibung Teil 1 Hardwarebeschreibung Dieses Kapitel befasst sich mit den Hardware-Komponenten des OP 03. Überblick Neben einer Beschreibung der einzelnen Komponenten finden Sie hier auch alle Maße, die für den Einbau des OP 03 erforderlich sind. Mit den technischen Daten endet das Kapitel.
- Seite 10 Teil 1 Hardwarebeschreibung Handbuch VIPA HMI Sicherheitshinweise für den Benutzer VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- Handhabung Technik bestückt. Diese Bauelemente sind hoch empfindlich gegenüber elektrostatisch Überspannungen, die z.B. bei elektrostatischer Entladung entstehen. gefährdeter Baugruppen Zur Kennzeichnung dieser gefährdeten Baugruppen wird nachfolgendes Symbol verwendet: Das Symbol befindet sich auf Baugruppen, Baugruppenträgern oder auf Verpackungen und weist so auf elektrostatisch gefährdete Baugruppen hin.
- Seite 11 Handbuch VIPA HMI Teil 1 Hardwarebeschreibung Versenden von Verwenden Sie für den Versand immer die Originalverpackung. Baugruppen Messen und Ändern Bei Messungen an elektrostatisch gefährdeten Baugruppen sind folgende von elektrostatisch Dinge zu beachten: gefährdeten • Potenzialfreie Messgeräte sind kurzzeitig zu entladen. Baugruppen •...
- Seite 12 Teil 1 Hardwarebeschreibung Handbuch VIPA HMI Leistungsmerkmale Allgemein Mit dem hier aufgeführten Bediengerät können Betriebszustände und aktuelle Prozesswerte einer angekoppelten SPS ausgegeben und verändert werden. Das Bediengerät hat zur Wertvorgabe und Navigation eine Tastatur integriert und besitzt zur Ausgabe ein 2x20 Zeichen-Display. Die Ankopplung erfolgt über MPI an Ihre SPS.
- Seite 13 Handbuch VIPA HMI Teil 1 Hardwarebeschreibung Aufbau Auf der Vorderseite des Operator Panels OP 03 befindet sich die Tastatur Frontansicht und das Display mit 2x20 Zeichen. Display Operator Panel OP03 Funktionstasten Navigationstasten SHIFT ENTER Alle Anschlüsse befinden sich auf der Rückseite des OP 03: Rückansicht [1] MP I-Schnittstelle...
- Seite 14 Teil 1 Hardwarebeschreibung Handbuch VIPA HMI Komponenten Das OP 03 besitzt zur Anzeige ein STN-Textdisplay mit LED-Hintergrund- LC-Display beleuchtung. Dargestellt werden können 2 Zeilen mit max. 20 Zeichen bei einer Zeichenhöhe von 5mm. Auf der Frontseite befindet sich eine Folientastatur mit 18 Kurzhubtasten. Tastatur Hiervon dienen 8 Tasten der Navigation und 10 Tasten der numerischen Eingabe.
- Seite 15 Handbuch VIPA HMI Teil 1 Hardwarebeschreibung Maße Einbaumaße Für den Einbau des OP 03 ist ein Ausschnitt mit den Maßen 156mm x 78mm erforderlich. Einbaumaße für Schaltschränke und Pulte: Fronttafeldicke: 2,5 ... 6mm Einbauausschnitt (B x H): 156mm x 78mm Einbautiefe zzgl.
- Seite 16 Teil 1 Hardwarebeschreibung Handbuch VIPA HMI Technische Daten Artikelnummer 603-1OP00 Bezeichnung OP 03, Operator Panel Display Anzahl Zeilen Zeichen je Zeile Zeichenhöhe 5 mm Displaytyp STN mit LED- Hintergrundbeleuchtung OP-Funktionalität Anwenderspeicher Anzahl der Variablen 4096 Sprache DE/EN/FR/ES/IT/SV/NO/DA Bedienelemente Touchscreen Tastatur Folientastatur Maus Anzahl Systemtasten...
- Seite 17 Handbuch VIPA HMI Teil 1 Hardwarebeschreibung Artikelnummer 603-1OP10 Bezeichnung OP 03, Operator Panel, en, ru Display Anzahl Zeilen Zeichen je Zeile Zeichenhöhe 5 mm Displaytyp STN mit LED- Hintergrundbeleuchtung OP-Funktionalität Anwenderspeicher Anzahl der Variablen 4096 Sprache DE (ohne Umlaute)/EN/RU Bedienelemente Touchscreen Tastatur Folientastatur...
- Seite 18 Teil 1 Hardwarebeschreibung Handbuch VIPA HMI 1-10 HB116D - OP 03 - Rev. 11/41...
- Seite 19 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Teil 2 Einsatz OP 03 Dieser Teil befasst sich mit dem Einsatz und mit der Projektierung des Überblick OP 03. Nach dem Schnelleinstieg erhalten Sie Informationen, wie Sie das OP 03 montieren und mit dem OP-Manager projektieren. Es folgen Inbetrieb- nahme und Bedienung des OP 03.
- Seite 20 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Schnelleinstieg Bauen Sie Ihr CPU-System auf und montieren Sie Ihr OP 03. Zum Einbau Montage in Bedientableaus und Schaltschrankfronten ist ein Frontplattenausschnitt mit den Maßen 156mmx78mm (LxB) erforderlich. Die Projektierung erfolgt mit dem Projektier-Tool "OP-Manager" von VIPA, Projektierung das eine Online-Projektierung via MPI erlaubt.
- Seite 21 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Messages Die Ausgabe einer Message (Meldung) erfolgt eventgesteuert. Sobald ein Ereignis in der spezifizierten CPU eintritt, wird geordnet nach Priorität die entsprechende Message ausgegeben, die Sie mit quittieren können. Die Definition der Events führen Sie im Bereich "Area Pointer" (Bereichszeiger) auf Projekt-Ebene durch.
- Seite 22 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Für die Inbetriebnahme ist das OP 03 mit Ihrem Projektier-PC zu Inbetriebnahme verbinden. Da hierbei das OP 03 mit DC 24V versogt sein muss, gibt es folgende Möglichkeiten: • Transfer über Green Cable •...
- Seite 23 Handbuch VIPA HMI Teil 2 Einsatz OP 03 OP 03 für Sofern sich das Standard-Projekt im OP 03 befindet, können Sie über Datentransfer System > OP-Mode > nach Eingabe des Passworts 100 den vorbereiten OP-Modus "Operat. mode Transfer" einstellen und mit bestätigen.
- Seite 24 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Montage Der OP 03 ist geeignet zum Einbau in Bedientableaus und Schalt- Übersicht schrankfronten. Die Montage erfolgt von der Rückseite. Hierzu besitzt der OP 03 eine patentierte integrierte Befestigungs-Mechanik, die eine einfache Montage mittels eines Schraubendrehers erlaubt. Hinweis! Bitte beachten...
- Seite 25 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Projektierung - Übersicht Das OP bietet Ihnen Zugriff auf bis zu 2 CPUs. Softwareseitig erfolgt die Übersicht Ankopplung mittels eines Projekts, das sich im OP 03 befindet. Zur Erzeugung des Projekts ist der OP-Manager von VIPA bzw. ProTool von Siemens zu verwenden.
- Seite 26 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Projektierung - Einsatz des OP-Managers Für die Projektierung der OP 03 Bedienoberfläche können Sie den OP- Übersicht Manager von VIPA oder ProTool von Siemens verwenden. Bitte beachten Sie, dass das OP 03 mit der Best.-Nr. VIPA 603-1OP10 ausschließlich mit dem OP-Manager von VIPA projektierbar ist.
- Seite 27 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Projekt erstellen Starten Sie den OP-Manager durch Klick auf Öffnen Sie mit File > New den Dialog für ein neues Projekt. Geben Sie einen Namen und das entsprechende Bediengerät an und klicken Sie auf .
- Seite 28 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Objekte einfügen Innerhalb einer Objektgruppe können Sie über die Symbolleiste mit ein neues Objekt erzeugen, dieses mit bearbeiten und mit wieder löschen. Diese Funktionen sind gleichbedeutend mit den Kontextmenü- Funktionen Insert , Open bzw. Properties und Delete . Objektübersicht Folgende Objekte stehen Ihnen zur Verfügung: •...
- Seite 29 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Tags (Variablen) Unter Tags sind alle Variablen zu definieren, die sich auf Speicherbereiche Ihrer SPS beziehen und in Ihrem OP entsprechend zu verarbeiten sind. Zur Neudefinition einer Variablen klicken Sie auf . Vergeben Sie dem neuen Tag einen Namen und einen korrespondierenden Speicherbereich Ihrer SPS.
- Seite 30 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Screens (Bilder) Über Bilder können Sie ein Abbild Ihres Prozesses darstellen. Sie können Prozessabläufe anzeigen und Prozesswerte vorgeben. Das Bild-Objekt besitzt mehrere Bild-Einträge. Ein Bild-Eintrag hat Displaygröße (2x20 Zeichen) und ist mit einer Eintrags-Nummer gekenn- zeichnet.
- Seite 31 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Funktionstasten Jeder Bild-Eintrag besitzt im unteren Bereich eine Soft-Key-Leiste. Hier (Soft-Keys) können Sie einer Funktions-Taste (1...5) eine Funktion zuordnen. Klicken Sie auf die entsprechende Funktionstaste und weisen Sie dieser über eine Funktion zu, wie beispielsweise Sprung in Bild-Eintrag. Der Zugriff auf die Soft-Keys kann mit oder ohne zusätzliche -Taste projektiert werden.
- Seite 32 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Text/Graphics Lists In diesem Objekt können Sie einem numerischen Wert einen Text zuordnen, auf den Sie über einen Tag (Variable) Bezug nehmen können. Markieren Sie hierzu die Objektgruppe "Text/Graphics Lists" und fügen Sie ein neues Objekt ein.
- Seite 33 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Im OP-Manager steht Ihnen ein OP-Emulator zur Verfügung, der auf Ihrem Projekt Windows-System ein OP 03 emuliert. Hiermit können Sie ohne zusätz- simulieren lichen Hardwareaufwand Ihre Projektierung testen. Damit Sie den Emulator aufrufen können, müssen Sie mit Ihr Projekt kompilieren und speichern.
- Seite 34 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Inbetriebnahme • CPU-System ist aufgebaut Voraussetzung • Sie haben mit dem OP-Manager ein Projekt erzeugt. Dieses steht zum Download bereit. Die Online-Projektierung ist nur mit einer lizenzierten Version des OP- Projekttransfer Managers möglich! Informationen zur Lizenzierung finden Sie in der Online-Hilfe Ihres OP-Managers.
- Seite 35 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Externe Spannungs- Für die externe DC 24V Spannungsversorgung befindet sich auf der versorgung Rückseite des OP 03 ein Anschluss, der mit einem Sicherheitsaufkleber anschließen überklebt ist. Zum Anschluss einer externen Spannungsversorgung ist der Aufkleber zuvor zu entfernen.
- Seite 36 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Transfer im OP- Starten Sie auf Ihrem PC den OP-Manager mit Ihrem Projekt. Nur wenn Manager starten Sie mit einer lizenzierten Version arbeiten, können Sie online auf Ihr OP 03 zugreifen. Rufen Sie die Transfer-Funktion auf, indem Sie auf klicken.
- Seite 37 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Transfer über Bei dieser Transfermethode erfolgt die Spannungsversorgung über die CPU, indem Sie diese über das mitgelieferte MPI-Kabel (VIPA 670-0KB00) MPI-Umsetzer an das OP 03 ankoppeln. Das Kabel besitzt eine zusätzliche MPI-Buchse. Hier können Sie ein MPI- Umsetzer-Kabel aufstecken.
- Seite 38 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Bedienung des OP 03 Das OP 03 ist über das mitgelieferte Kabel (Best.-Nr.: VIPA 670-0KB00) an Einschalten Ihre CPU anzukoppeln. Sobald Sie die Spannungsversorgung der CPU einschalten, wird das OP 03 über MPI mit DC 24V versorgt und läuft automatisch an.
- Seite 39 Handbuch VIPA HMI Teil 2 Einsatz OP 03 SETUP für Durch gleichzeitiges Drücken der Tastenkombination Datentransfer, Fehler- diagnose und dem Einschalten gelangen Sie in das SETUP, in dem Ihnen Grund- Kontrast-Einstellung Funktionen zur Verfügung gestellt werden. Display-Kontrast Die Einstellung des Display-Kontrasts können Sie ausschließlich im einstellen SETUP unter Verwendung von bzw.
- Seite 40 Teil 2 Einsatz OP 03 Handbuch VIPA HMI Firmwareupdate Beim OP 03 können Sie mit einer Update-Software und dem Green Cable Übersicht von VIPA ein Firmwareupdate durchführen. Die aktuellsten Firmwarestände finden Sie auf www.vipa.de im Service- Bereich. Achtung! Beim Aufspielen einer neuen Firmware ist äußerste Vorsicht geboten. Unter Umständen kann Ihr OP 03 unbrauchbar werden, wenn beispiels- weise während der Übertragung die Spannungsversorgung unterbrochen wird oder die Firmware-Datei fehlerhaft ist.
- Seite 41 Handbuch VIPA HMI Teil 2 Einsatz OP 03 Firmwareupdate zu 0. Verbinden Sie die COM-Schnittstelle des PC und die MP I-Buchse des OP 03 über Green Cable. über Green Cable und cpu_up.exe zu 1. Geben Sie die COM-Schnittstelle an (an Setup sollten Sie nichts ändern).
- Seite 42 Teil 2 Einsatz OP 03 Handbuch VIPA HMI 2-24 HB116D - OP 03 - Rev. 11/41...
- Seite 43 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Teil 3 Funktionen des Bedienteils In diesem Kapitel erhalten Sie nähere Informationen zu den Funktionen Überblick des Bedienteils. Insbesondere wird hier auf die Funktionen eingegangen, die auch Bestandteil des Standard-Projekts sind. Hier erfahren Sie, wie Sie auf Bilder zugreifen, die Bedientasten einsetzen, auf Meldungen reagieren, Werte ändern und den Passwortschutz ver- wenden.
- Seite 44 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Bilder Übersicht Zur Anzeige des Prozessgeschehens verwendet das Bedienteil soge- nannte "Bilder" oder auch "Screens". Ein Bild besteht aus einer Matrix von 2x20 Zeichen und entspricht genau der Darstellmöglichkeit des Displays. Diese Bilder können Sie im OP-Manager projektieren. In Bildern werden logisch zusammengehörige Prozesswerte erfasst und vermitteln so einen Überblick über einen Prozess oder eine Anlage.
- Seite 45 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Werte automatisch Sie können bei der Projektierung im OP-Manager für jede Variable eine Pollzeit vorgeben, die definiert, in welchem Intervall die Variable aktualisiert aktualisieren werden soll. Bitte beachten Sie hierbei, dass die niedrigste projektierte Pollzeit maßgebend für den gesamten Bildeintrag ist.
- Seite 46 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Standard-Projekt mit Standardfunktionen Mit dem Projektier-Tool OP-Manager haben Sie die Möglichkeit ein Standard-Projekt "Standard"-Projekt zu laden. In diesem Projekt finden Sie alle über nach RESET Standard-Bilder anwählbare Funktionen. Dieses Projekt steht Ihnen auch nach einem RESET des Bediengeräts zur Verfügung.
- Seite 47 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Prozessabhängige Bedienung Bei der Projektierung können Sie die Bildhierarchie auf anlagenspezifische Bildhierarchie Erfordernisse anpassen, indem Sie Bilder entfernen bzw. hinzufügen oder diese miteinander verknüpfen. Mit der Projektierung bestimmen Sie das Startbild, Aufbau, Reihenfolge der Verknüpfung, die Aufnahme ins Bild-Inhaltsverzeichnis und die jeweiligen Rücksprungziele.
- Seite 48 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Sonderbilder Wenn das höchstwertige Bit im DW des Bildnummernbereichs gesetzt ("1") ist, wird ein Sonderbild angezeigt. Ist das höchstwertige Bit im DW des Bildnummernbereichs gelöscht ("0"), wird ein anwenderspezifisches Bild angezeigt. Bildnummer Sonderbild Bildinhaltsverzeichnis 25 (19h)
- Seite 49 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Auf der Frontseite befindet sich eine Folientastatur mit 18 Kurzhubtasten. Tastatureingabe 8 Tasten dienen der Navigation und 10 Tasten sind Zifferntasten von diesen können 5 Tasten als Funktionstasten projektiert werden. Bei Betätigen einer Funktionstaste wird ein Bit in einem Merkerbyte in Ihrer CPU gesetzt.
- Seite 50 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI ESCAPE-Taste (Abbruchtaste) Mit dieser Taste haben Sie folgende Möglichkeiten: • Rückgängig machen von Feldeingaben, solange diese noch nicht mit bestätigt wurden. • Rückverzweigen vom Startbild in die Meldeebene oder innerhalb eines Bildes zu einem projektierten Rücksprungziel. •...
- Seite 51 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Funktionen des Das SETUP bietet Ihnen folgende Funktionen: SETUP • Setup default prog Mit dieser Funktion überschreiben Sie die aktuelle Projektierung mit dem Standardprojekt. • Download from PC Durch Anwahl dieser Funktion setzen Sie Ihr Bediengerät in Bereitschaft, Projektier-Daten aus dem OP-Manager via MPI zu empfangen.
- Seite 52 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Systemtastatur- Sie können in Ihrer CPU einen Datenbereich für die Systemtastatur einrichten. Hier wird jeder Taste ein Bit zugeordnet. Durch entsprechende Abbild Auswertung können Sie in Ihrem Anwenderprogramm auf Tastendrücke reagieren. Sofern Sie einen Datenbereich für die Systemtastatur verwenden möchten, müssen Sie diesen im OP-Manager projektieren.
- Seite 53 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Numerische In Feldern, welche die Eingabe eines rein numerischen Wertes zulassen, geben Sie den Zahlenwert zeichenweise über den Ziffernblock ein. Eine Werteingabe schon begonnene Eingabe können Sie ausschließlich mit bestätigt, oder mit abbrechen.
- Seite 54 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Meldungen Ereignisse und Zustände im Steuerungsprozess werden als Meldungen auf Übersicht dem Bedienfeld ausgegeben. In der Regel besteht eine Meldung aus einem statischen Text und kann zusätzlich Variablen enthalten. Meldungen werden unterschieden in: •...
- Seite 55 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Ruhemeldung Befindet sich Ihr Bediengerät in der Meldeebene und steht keine Meldung an, so wird eine "Ruhemeldung" als Betriebsmeldung ausgegeben. Die Ruhemeldung ist in der Firmware hinterlegt und enthält standardmäßig den Ausgabestand und den Gerätetyp. Sie können im OP-Manager unter der Meldungs-Nr.
- Seite 56 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Meldepuffer Im Meldepuffer werden die letzten 50 Meldungen in der Reihenfolge ihres Eintreffens gespeichert. Ist der Meldepuffer voll, so wird jeweils die älteste Meldung überschrieben. Sind gleichzeitig mehr als 50 Meldungen vorhanden (Meldungsschwall), so werden nur die 50 aktuellen Meldungen aus dem Meldepuffer angezeigt.
- Seite 57 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Zeiten und Zähler Mit Ihrem Bediengerät haben Sie Zugriff auf Zeiten und Zähler der CPU. Übersicht Hierbei können Sie ausschließlich Zeit-Werte bzw. Zählerwerte vorgeben. Das Starten bzw. Stoppen von Zeiten und Zähler ist nicht möglich. Beispiele hierfür sind in den Standardbildern realisiert.
- Seite 58 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Schnittstellenbereich zur externen CPU Die Definition eines Schnittstellenbereichs ist ausschließlich bei Einsatz Übersicht eines OP 03 erforderlich, falls Sie auf folgende Funktionen zugreifen möchten: • Abgleich von Datum und Uhrzeit zwischen CPU und OP 03, •...
- Seite 59 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Datum Uhrzeit Zur Synchronisation von Datum und Uhrzeit sind folgende Schritte erforderlich: synchronisieren Bit 2 von Byte 0, Byte 15 ... 17, • Legen Sie im OP-Manager für Ihr OP 03 einen Bereichszeiger vom Typ Byte 21 ...
- Seite 60 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Betriebsart Ihr Bediengerät hat Systemfunktionen integriert über die Sie die Betriebsart Übersicht des Bediengeräts einstellen können. Hierbei sind folgende Betriebsarten möglich: • Online • Offline • Transfer Ihr Bediengerät startet immer in der Online-Betriebsart. In der Betriebsart Online "Online"...
- Seite 61 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils StatVAR und ForceVAR Mit den Funktionen StatVAR und ForceVAR können Sie Operandenwerte Übersicht aus einer angebundenen CPU anzeigen bzw. ändern. Während des Online-Betriebs können Sie somit Steuerungsoperanden direkt bearbeiten. • StatVAR zeigt die Operanden einer CPU •...
- Seite 62 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Tastenfunktionen Nach Eingabe der MPI-Adresse gelangen Sie mit der Cursortaste das Operandenfeld. Bei gedrückter -Taste wählen Sie mit den Tasten oder anzuzeigenden Datentyp aus. Mit wird automatisch das zugehörige Datenformat im Formatfeld eingestellt. Mit der Taste gelangen Sie in das Zahlenfeld.
- Seite 63 Handbuch VIPA HMI Teil 3 Funktionen des Bedienteils Passwortschutz Zur Vermeidung unberechtigter Bedienung hat das Bedienteil einen Übersicht integrierten Passwortschutz. Dieser umfasst die Vergabe von Passwörtern für bis zu 8 Passwortebenen (Level). Die Zuordnung der Passwortebenen führen Sie im OP-Manager aus. Hierbei können Sie mit zunehmender Bedeutung der Funktion bei der Projektierung von Soft-Keys einen Passwort-Level von 0 bis 9 einstellen.
- Seite 64 Teil 3 Funktionen des Bedienteils Handbuch VIPA HMI Passwort am Voraussetzung Bediengerät für Sie haben in ihrem Projekt das Bild "Password" integriert und das die Ebenen 1 bis 8 Supervisor-Passwort ist Ihnen bekannt. vergeben Vorgehensweise • Laden Sie Ihr Projekt in Ihr Bediengerät. •...
- Seite 65 Handbuch VIPA HMI Teil 4 Aufbaurichtlinien Teil 4 Aufbaurichtlinien Das Kapitel informiert über den störsicheren Aufbau von Speicher- Überblick programmierbaren Steuerungen (SPS) in Verbindung mit einem OP 03. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelan- gen können, wie die elektromagnetische Verträglichkeit (EMV) sicher- gestellt werden kann und wie bei der Schirmung vorzugehen ist.
- Seite 66 Teil 4 Aufbaurichtlinien Handbuch VIPA HMI Grundzüge für den EMV-gerechten Aufbau von Anlagen Unter Elektromagnetischer Verträglichkeit (EMV) versteht man die Fähig- Was ist EMV? keit eines elektrischen Gerätes, in einer vorgegebenen elektromagne- tischen Umgebung fehlerfrei zu funktionieren, ohne vom Umfeld beeinflusst zu werden bzw.
- Seite 67 Handbuch VIPA HMI Teil 4 Aufbaurichtlinien Kopplungs- folgende Tabelle zeigt vier verschiedenen Kopplungs- mechanismen, deren Ursache und mögliche Störquellen. mechanismen und Störquellen Kopplungsmechanismus Ursache Typische Störquellen • getaktete Geräte Galvanische oder metallische Galvanische Kopplung Kopplung tritt immer dann auf, (Netzbeeinflussung durch wenn zwei Stromkreise eine Umrichter und Fremdnetz- Störer...
- Seite 68 Teil 4 Aufbaurichtlinien Handbuch VIPA HMI Grundregeln zur Häufig genügt zur Sicherstellung der EMV das Einhalten einiger elementarer Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die Sicherstellung der folgenden Grundregeln. Achten Sie bei der Montage der Automatisierungsgeräte auf eine gut ausgeführte flächenhafte Massung der inaktiven Metallteile! •...
- Seite 69 Handbuch VIPA HMI Teil 4 Aufbaurichtlinien Setzen Sie in besonderen Anwendungsfällen spezielle EMV-Maß- nahmen ein! • Beschalten Sie alle Induktivitäten mit Löschgliedern, die nicht von speziellen EMV-Baugruppen angesteuert werden. • Benutzen Sie zur Beleuchtung von Schränken Glühlampen und ver- meiden Sie Leuchtstofflampen. Schaffen Sie ein einheitliches Bezugspotenzial und erden Sie nach Möglichkeit alle elektrischen Betriebsmittel! •...
- Seite 70 Teil 4 Aufbaurichtlinien Handbuch VIPA HMI EMV-gerechte Montage Häufig werden Maßnahmen zur Unterdrückung von Störspannungen erst dann vorgenommen, wenn die Steuerung schon in Betrieb ist und der einwandfreie Empfang eines Nutzsignals beeinträchtigt ist. Ursache für solche Störungen sind meistens unzureichende Bezugs- potenziale, die auf Fehler bei der Gerätemontage zurückzuführen sind.
- Seite 71 Handbuch VIPA HMI Teil 4 Aufbaurichtlinien EMV-gerechte Verdrahtung Gegenstand dieses Abschnitts ist die Leitungsführung von Bus-, Signal- Leitungsführung und Versorgungsleitungen. Ziel der Leitungsführung ist es, das "Über- sprechen" bei parallel verlegten Leitungen zu unterdrücken. Für eine EMV-gerechte Führung der Leitungen ist es zweckmäßig, die Leitungsführung Leitungen in folgende Leitungsgruppen einzuteilen und diese Gruppen innerhalb und...
- Seite 72 Teil 4 Aufbaurichtlinien Handbuch VIPA HMI Kombination der Anhand der folgenden Tabelle können Sie durch die Kombination der einzelnen Gruppen die Bedingungen für das Verlegen der Leitungsgruppen Gruppen ablesen: Gruppe A Gruppe B Gruppe C Gruppe D Gruppe A Gruppe B Gruppe C Gruppe D Leitungen können in gemeinsamen Bündeln oder Kabelkanälen...
- Seite 73 Handbuch VIPA HMI Teil 4 Aufbaurichtlinien Potenzial- Zwischen getrennten Anlagenteilen können Potenzialunterschiede auf- treten, wenn Automatisierungsgeräte und Peripherie über potenzial- ausgleich gebundene Kopplung verbunden sind oder geschirmte Leitungen beidseitig aufgelegt werden und an unterschiedlichen Anlagenteilen geerdet werden. Ursache für Potenzialunterschiede können z.B. unterschiedliche Netzein- speisungen sein.
- Seite 74 Teil 4 Aufbaurichtlinien Handbuch VIPA HMI Einseitige Nur in Ausnahmefall kann der Schirm auch einseitig aufgelegt werden. Dann erreichen Sie jedoch nur eine Dämpfung der niederen Frequenzen. Schirmung Eine einseitige Schirmanbindung kann günstiger sein, wenn: • die Verlegung einer Potenzialausgleichsleitung nicht durchgeführt wer- den kann •...
- Seite 75 Handbuch VIPA HMI Teil 4 Aufbaurichtlinien Spezielle Maßnahmen für den störsicheren Betrieb In der Regel benötigen die von Ihrem Automatisierungsgerät ange- Induktivitäten mit steuerten Induktivitäten (z.B. Schütz- oder Relaisspulen) keine Beschal- Löschgliedern tung mit externen Löschgliedern, da die erforderlichen Löschglieder schon beschalten auf den Baugruppen integriert sind.
- Seite 76 Teil 4 Aufbaurichtlinien Handbuch VIPA HMI Checkliste für den EMV-gerechten Aufbau von Steuerungen Raum für Notizen EMV-Maßnahmen Verbindung der inaktiven Teile Überprüfen Sie besonders die Verbindungen an: • Baugruppenträgern • Tragholmen • Schirm- und Schutzleiterschienen Alle inaktiven Metallteile großflächig und impedanzarm miteinander verbunden und geerdet? Besteht eine ausreichende Verbindung zum Erder/Schutzleitersystem?
