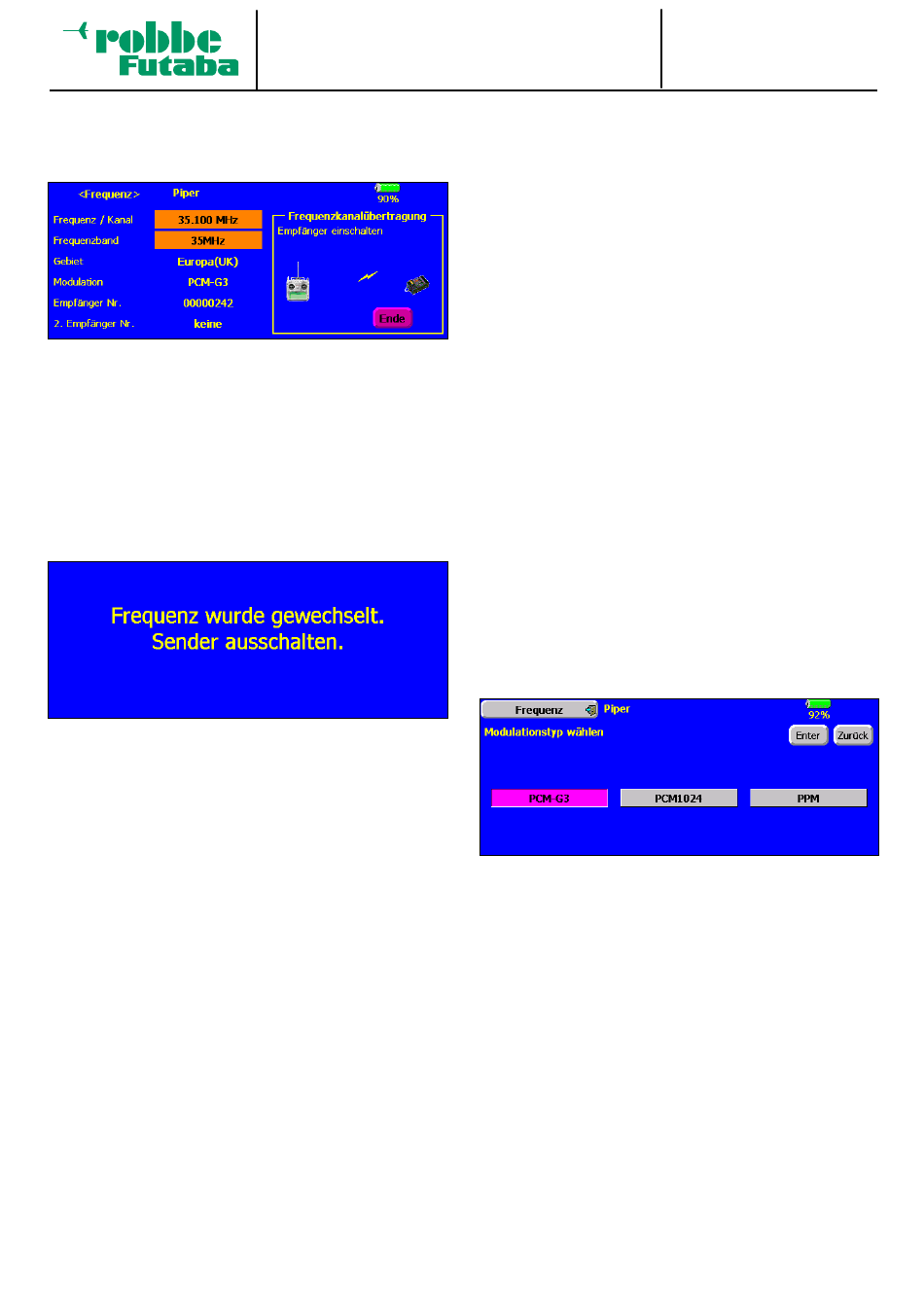

• Es erscheint ein Bestätigungsdisplay zur Kontrolle des
neuen Frequenzkanals und die Frage ob diese Information
jetzt an den Empfänger übertragen werden soll.
• Bestätigen Sie dies mit der Taste "Ja"
• Die Anzeige wechselt auf das Übertragungsdisplay wo die
Übertragung grafisch dargestellt wird, ein akustisches Sig-
nal ertönt und die Monitor-LED blinkt blau.
• Während dieser Zeit den Empfänger einschalten bzw. Aus -
und nach 2-3 Sekunden wieder Einschalten.
• Zum Zeichen dass der Empfänger das Signal empfangen
und die Frequenz umgestellt hat, blinkt die Monitor-LED am
Empfänger einmal und ein am Kanal 1 angeschlossenes
Servo bewegt sich 3 x kurz um die Mittelstellung.
• Nach erfolgter Übertragung Taste "Ende" drücken.
• Das Display fordert zum Ausschalten des Senders auf.
• Beim nächsten Einschalten startet der Sender mit dem
neuen Kanal.
HINWEIS!
Die Frequenzübertragung erfolgt mit einer sehr geringen Sen-
deleistung, die Reichweite beträgt dabei ca. 2-3 Meter. Es ist
unbedingt erforderlich, die Empfängerantenne auszuwickeln
und ggf. auch die Senderantenne aufzustecken.
Blinkt die Monitor-LED am Empfänger nach der Frequenzka-
nalübertragung, bzw. sind die vorgenannten Bestätigungssig-
nale des Empfängers nicht angezeigt worden, so hat keine
Frequenzumstellung stattgefunden. Wiederholen sie den Vor-
gang durch Drücken der Taste "Wdhlg." und rücken Sie Sen-
der und Empfänger näher zusammen.
Die Übertragung erfolgt im 35 MHz Band auf Kanal 80, sollte
dieser gerade von einem anderen Sender belegt sein, so reicht
möglicherweise die Sendeleistung nicht zur Frequenzumstel-
lung aus. Bringen Sie dann beide Antennen ganz dicht zuein-
ander oder benutzen Sie das DSC-Kabel zur Umstellung.
T 1 4 M Z
9.
WECHSELN DES FREQUENZBANDES
Um das Frequenzband zu wechseln, (beispielsweise von 35
auf 40 MHz), muss zuerst das HF-Modul des "neuen" Fre-
quenzbandes in den Sender eingesteckt werden.
• Sender einschalten
• Das Display zeigt "Falsches Frequenzband. Sender Aus-
schalten-> HF-Modul wechseln. Weiter?"
• Taste "Ja" drücken, das Startdisplay erscheint.
• Taste Frequenzkanal drücken um in das "Frequenz" Ein-
stellmenü zu gelangen.
• In diesem Menü erscheint die Anzeige "Falsche Frequenz-
band, Frequenz wechseln?
• Taste "Ja" drücken, es wird nun die Frequenzkanalauswahl
des 40 MHz Bandes angezeigt.
• Die Auswahl des Frequenzkanals erfolgt in gleicher Weise
wie vorstehend beschrieben.
Für das Gebiet Europa stehen die Frequenzbereiche 35, 40
und 41 MHz zur Verfügung. Sofern ein entsprechendes HF-
Modul eingesetzt ist, werden die entsprechenden Frequenzka-
näle von der Software wie oben beschrieben, zur Auswahl
angeboten
• GEBIET (AREA CODE)
Im Einstellmenü "Frequenz" wird auch der Länderkode
"Gebiet" angezeigt. In Verbindung mit den ebenfalls Länder-
kodierten HF-Modulen werden so die zulässigen Frequenz-
bereiche und Frequenzkanäle im jeweiligen Verkaufs - und
Anwendungsbereich der Anlage selektiert und bereitgestellt.
Die Software akzeptiert nur HF-Module mit dem gleichen
Länderkode den auch die Anlage besitzt.
• MODULATIONSWAHL
Ebenfalls in diesem Einstellmenü wird die Modulationsart des
Senders gewählt. Voreingestellt ist das neue PCM-G3 System,
passend zum beiliegenden Empfänger.
Um andere vorhandene Empfänger nutzen zu können, kann
die Modulation auch auf das bisherige PCM-1024 System
oder auf Standard FM-(PPM) System umgestellt werden.
• Modulationstaste drücken
• Modulationsart auswählen und "Enter" drücken
• Das Display bestätigt die Wahl mit der Anzeige "Modulation
wird gewechselt! sicher?".
• Modulationswechsel mit "Ja" bestätigen
• Es erscheint das Display "Modulation wurde gewechselt.
Sender ausschalten" Die gewählte Modulationsart wird
nach dem Ausschalten, für diesen Modellspeicher, gespei-
chert. Beim nächsten Einschalten steht die neue Modula-
tionsart zur Verfügung.
HINWEIS!
Beim Wechsel der Modulation von PCM-G3 auf eine andere
Modulationsart stehen statt 12 (+2) nur noch 8 (+1) Kanäle zur
Steuerung von Modellen bereit.
21
