16.1 SERVO MONITOR
Im Menü Servo Monitor werden, in einer Balkengrafik mit Pro-
zentwerten, übersichtlich alle Servowege angezeigt, welche
sich letztendlich aus allen vorgenommenen Einstellungen und
Mischfunktion ergeben.
Ideales Prüfprogramm um manuell die Ruderwege zu kontrol-
lieren oder automatisch alle Servos zu testen.
HINWEIS:
Alle vorgenommenen Einstellungen wie Limit, Dual-Rate,
Geberweg (AFR) etc., werden bei der Servoansteuerung
berücksichtigt.
Der Servomonitor besitzt 3 verschiedene Modi:
• Linkes Tastenfeld
"Test
test"In diesem Modus werden, die der aktuellen Steuerge-
berposition entsprechenden, Servowege/Positionen ange-
zeigt. Zur manuellen Kontrolle der Mischfunktionen und
Wegeinstellung der einzelnen Servokanäle
• Linkes Tastenfeld
"Test
ein", rechtes Tastenfeld
Dieser Mode aktiviert einen automatischen Servotest, alle
Kanäle werden langsam von einem Geberende zum ande-
ren abgefahren. Ideal zum Test der Servopotis oder der
maximalen Ruderausschläge.
• Linkes Tastenfeld
"Test
test"
Alle Kanäle werden senderseitig auf Neutralstellung
gebracht. Perfekte Funktion zur Prüfung von Servos und
Servohebel auf korrekte Neutralposition. Ideal auch beim
Einbau von Servos zur Findung der Neutralposition.

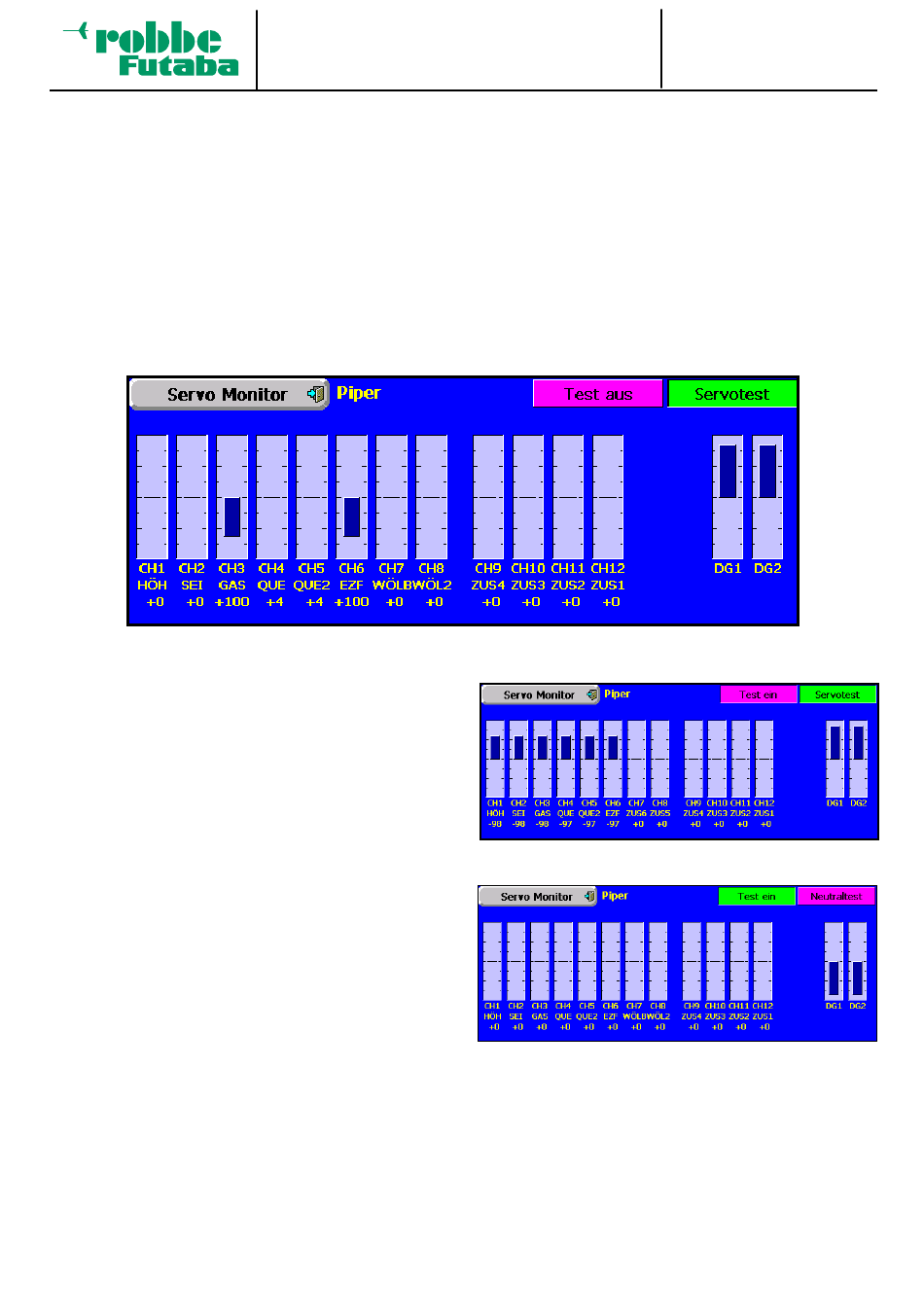

Die beiden nebenstehenden Abbildungen zeigen die Display-
anzeigen für Servotest und Neutraltest.
T 1 4 M Z
aus", rechtes Tastenfeld
"Servo-
"Servotest"
ein", rechtes Tastenfeld
"Neutral-
37
