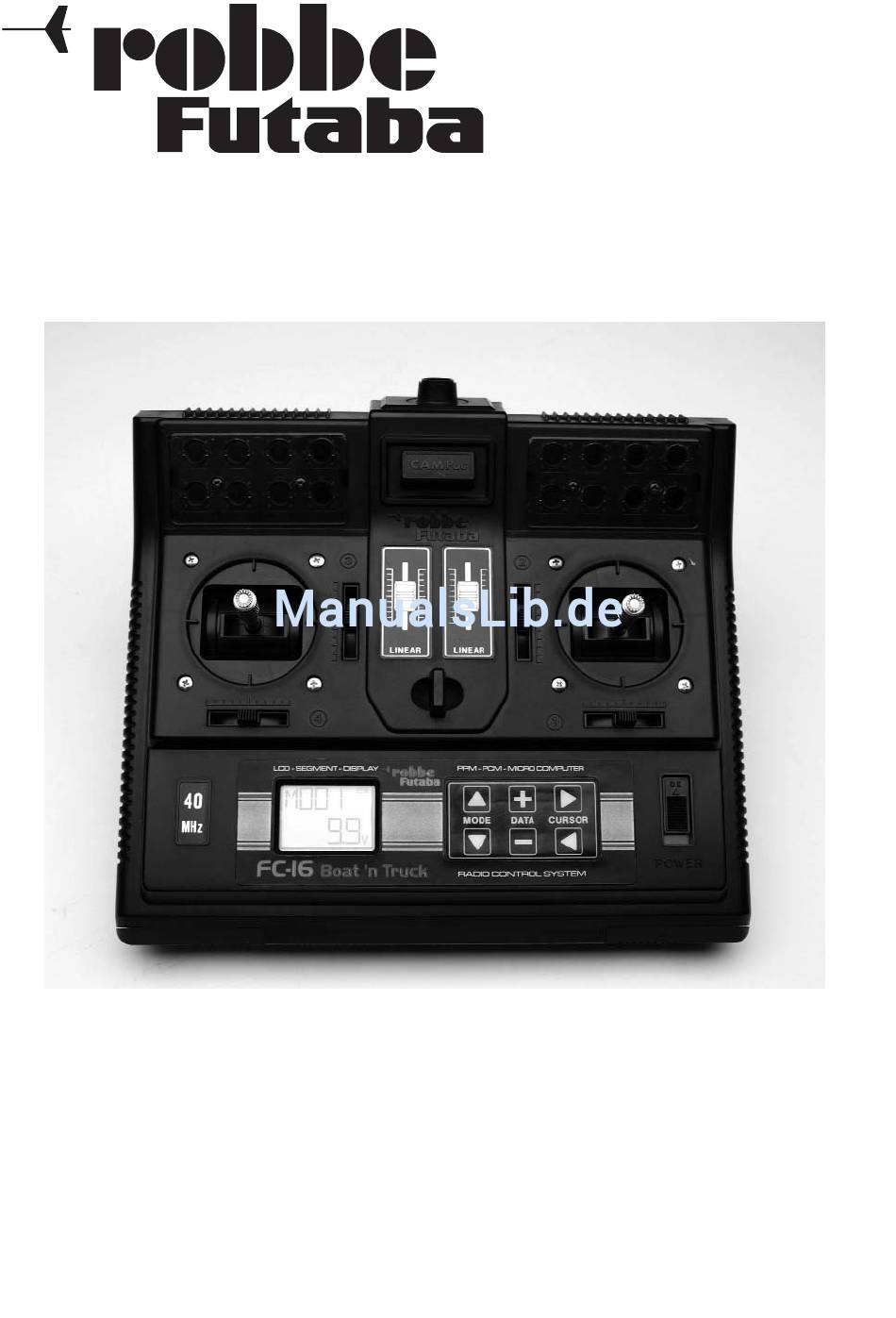

- Seite 1 FC- 16 Boat `n Truck 40 MHz 6/8/1 No. F4044...
-
Seite 2: Inhaltsverzeichnis
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 Inhaltsverzeichnis Kapitel Seite Kapitel Seite 27.3 Elektromotoren ......20 Sicherheitsbestimmungen . -
Seite 3: Sicherheitshinweise
FC-16 Boat `n Truck 40 MHz No. F4044 SICHERHEITSHINWEISE, BITTE UNBEDINGT BEACHTEN. Verwenden Sie immer original robbe-Futaba Steck ver bin - dungen sowie Original robbe-Futaba Steckquarze. An den An - Lesen Sie vor Inbetriebnahme unbedingt diese Anlei- lagen dürfen keinerlei Veränderungen vorgenommen werden. -
Seite 4: Lieferumfang
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 EMPFOHLENES ZUBEHÖR LIEFERUMFANG 1 Sender FC-16 Boat `n Truck 1 FM-Empfänger R 118 F • Senderakku 8 NiMH 1500mAh ... . No. 4566 1 Servo S 3003 mit Zubehörbeutel •... -
Seite 5: Allgemeine Beschreibung Fc-16 Boat `N Truck
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 Servo- Quarz ALLGEMEINE BESCHREIBUNG SENDER FC-16 BOAT `N TRUCK anschlüsse Die FC-16 Boat `n Truck ist eine vollständig ausgebaute 6- Kanal-Computer-Anlage in ergonomischem Handsender-De- sign zur Steuerung von Boot- und Truckmodellen. Ausbaubar auf 8 Proportionalkanäle oder mit Multi-Switch bzw. -
Seite 6: Laden Der Akkus
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 AKKUBETRIEB Monat. Das bedeutet, dass nach ca. 10 Monaten ein vorher vollgeladener Akku vollständig entladen ist, ohne jemals SENDERAKKU EINSETZEN / WECHSELN belastet worden zu sein. Die Fernlenkanlage FC-16 Boat `n Truck wird ohne Stromquel- len ausgeliefert. -
Seite 7: Senderspannungsanzeige
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 Es ist nicht möglich, einen 35 MHz Quarz in einem SENDERSPANNUNGSANZEIGE 40 MHz Gerät zu betreiben, dies ergibt keine Funktion. Die aktuelle Akkuspan nung (V) des Senders wird im Startdisplay ange- zeigt. -
Seite 8: Anschluss Der Servos
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 Pos. 1 Pos. 2 Drosselfeder rechts lösen Drosselfeder links einbauen Pos. 3 Pos. 5 Feder an der linken vertikalen Neutralisierungswippe am Neutralisierungs wippe rechten Knüppelaggregat ein - aushängen und Wippe aus- setzen. -
Seite 9: Display Und Tastatur
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 DISPLAY UND TASTATUR LEHRER-SCHÜLER BETRIEB Modulationsart Modellname und Zum Erlernen des Steuerns von Modellen besteht die Mög lich - -nummer Data-Taste Mode Taste Cursor Taste keit des Lehrer-Schüler Betriebs. Das heißt, der Lehrer steuert das Modell während der kritischen Phasen und kann dann die Steuerung an den Schüler über ge ben, wenn das Modell in si- cherer Position ist. -
Seite 10: Menüstruktur
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 MENÜSTRUKTUR (Drücken Sie die beiden Mode Tasten für ca. 2 Sekunden) Model 1-10 Legende: MODE Taste Cursor Tasten Data Tasten *1. Taste + oder - für min. 0,5sek. drücken [Kan. 1-8] Nur im PCM Modus MODE Tasten [Kan. -
Seite 11: Modellfunktionen (Modl)
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 MODELLFUNKTIONEN (MODL) TRIMMWERTSPEICHER (TRIM) Untermenü Modellspeicher-Auswahl Mit Hilfe der “TRIM” Funktion läst Der Sender bietet serienmäßig 10 Modellspeicher plätze, alle sich bei analogen Trimmgebern die vorgenommenen Einstellungen werden hier gespeichert. Für Neutralposition einstellen bzw. -
Seite 12: Systemeinstellungen (Para)
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 MODE 1: SYSTEMEINSTELLUNGEN (PARA) Lenkung rechts 1 Funktion Ausgang 3 14.1 Untermenü Modulationsart (PULS) Gas/Motordrossel links 2 Diese Funktion wird benötigt, um die gewün schte Modulati- Funktion Ausgang 4 onsart PCM-1024 oder PPM einzustellen. Bei der Benut zung eines FM-Empfängers muss der PPM-Modus eingestellt wer- den, PCM-Empfänger benötigen den PCM-Modus ( PCM er- fordert entsprechende PCM 1024 Empfänger. -
Seite 13: Failsafe-Einstellungen (Nur Bei Pcm)
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 FAILSAFE-EINSTELLUNGEN (F/S) (NUR BEI PCM) KREUZMISCHER (XMX 1-2) Ein Mischer, bei dem zwei gleichbe- Für den Fall, dass zwischen Sender und Empfänger keine Funk- rechtigte Funktionen miteinander verbindung besteht, kann zwischen 2 Alternativen gewählt wer- gemischt werden, wird als Doppel- den. -
Seite 14: Verbindungsmischer (Vmx1-2)
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 VERBINDUNGSMISCHER (VMX1-2) Danach muss noch der Schalter, mit der die Funktion ein- bzw. ausgeschaltet Eine Betätigung des Steuergebers wird eingestellt werden. wirkt normalerweise nur auf das an diesem Kanal angeschlossene Servo. -
Seite 15: Zusatztrimmung (Sub-Trim)
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 SERVOWEGEINSTELLUNGEN (EPA) ZUSATZTRIMMUNG (SUB-TRIM / STRM) Beim Einbau von Servos in das Diese Funktion ermöglicht die Servoweg-Einstellung getrennt für jede Seite, jeweils in einem Bereich von 40 bis 140 % des Modell ist es prinzipiell am besten, Servo-Gesamtweges inklusive Trimmung. -
Seite 16: Erklärung Der Elektronikplatine Für Optionsmodule
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 ERKLÄRUNG DER ELEKTRONIKPLATINE FÜR OPTIONSMODULE Spannungsversorgung Antenne CAMPac Anschluss To Multi OP Mix-SW Multi-IN 1 2 3 4 5 6 7 8 E) Steckbuchse Multi-Switch/ Prop-Stromversorgung ELEKTRONIK PLATINE ( To Multi OP) F) Mixschalter-Buchsen 1-2 (Mix SW) A) Spannungsversorgung G) Quarzsteckbuchse (TX) - Seite 17 Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 Multi-Prop 8 Decoder No. 8042 Multi-Prop 8 Modul No. F1512 Multi-Decoder zur Proportionalkanalerweiterung. Belegt nur 1 Für Sonderfunktionen kann mit diesem Modul 1 Proportionalka- Servokanal kann jedoch 8 Servos oder Fahrtregler unabhängig nal des Senders auf 8 erweitert werden und erlaubt eine exakte, voneinander ansteuern.
-
Seite 18: Empfängerantenne
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 EMPFÄNGERANTENNE Die Empfängerantenne ist direkt am Empfänger ange - schlos sen. Die Länge darf nicht gekürzt oder verlängert werden. Superlichtset Trailer No. 8412 Falls dies nicht möglich ist, Ergänzt das Lichtset Truck, dient zur Steuerung der Funktionen sollten Sie bereits im Rumpf im Anhänger (Trailer). -
Seite 19: Servoeinbau
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 26.4 SERVOEINBAU Zum Befestigen der Servos auf jeden Fall die beigefügten Für robbe-Servos sind verschiedene Servohebel lieferbar. Die Gummi tüllen und Messingnieten verwenden. Beim Fest - im Bild auf der anderen Seite abgebildet sind. Außerdem ist schrauben der Servos beachten, dass die Schrauben nur so die Änderung der Stellung pro Zahnkranz-Segment darge- fest angezogen werden, dass die Messingnieten nicht zu sam-... -
Seite 20: Hinweise Für Den Betrieb
Sie sich immer an Ihren Händler, (Kurzschluss) normalerweise kein Ausfall der Empfangsanlage der Gewährleistungsgeber und für die Abwicklung zuständig erfolgt, da robbe-Futaba Servos bei 3,6 V noch arbeiten, nur ist. etwas langsamer und mit weniger Kraft. Dies ist sehr wichtig im Winter bei tiefen Außentemperaturen, um kurzzeitige Span-... -
Seite 21: Postbestimmungen
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 POSTBESTIMMUNGEN ZUBEHÖR Die Richtlinie R&TTE (Radio Equipment & Telecommunications Schaltkanal 3-pos, lang Terminal Equipment) ist die neue europäische Direktive für No. F 1588 Erweitert Sender um einen 3- Funkanlagen und Telekommunikationsendeinrichtungen und stufigen Schaltkanal. -
Seite 22: Campac-Modellspeichermodule
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 Umhängeriemen 1-Punkt No. F 1550 Weicher, längenverstellbarer Um hängeriemen, mit Karabi- nerhaken und Wirbellager. CAMPac-Modellspeichermo- dule No. F 1508 4 Modelle 16 K No. F 1509 16 Modelle 64 K No. -
Seite 23: Allgemeinzuteilung
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 ALLGEMEINZUTEILUNG Vfg Nr. 53/2003 Allgemeinzuteilung von Frequenzen für die Benutzung durch die Allgemeinheit für Modellfunk (Funkanwendungen zur Fernsteuerung von Modellen) Auf Grund des § 47 Abs. 1 und 5 des Telekommunikationsgesetzes (TKG) vom 25. Juli 1996 (BGBI. I S. 1120) in Verbindung mit der Frequenzzuteilungsverordnung (FreqZutV) vom 26. -
Seite 24: Entsorgung
Bestell Nummer FC-16 Boat `n Truck 40 MHz No. F4044 34. Entsorgung Dieses Symbol bedeutet, daß elektrische Geräte und elektronische Geräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen kommuna- len Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem.
